描述
产品详情
・型号：ZMI‑2002（部件号 8020‑0211‑1‑J）・品牌：ZYGO（AMETEK）・系列：ZMI‑2000 干涉计量系统
规格参数
| 项目 | 规格 |
|---|---|
| 板卡形态 | 6U VME 单槽 Eurocard |
| 测量轴数量 | 双轴干涉测量 |
| 部件编号 | 8020‑0211‑1‑J |
| 总线标准 | VMEbus，兼容 VME64 |
| P2 接口速率 | 最高 7.7MHz，最多可扩展至 16 轴整套系统 |
| 板卡供电 | +5V 3.5A，其余供电参数需核对原厂手册 |
| 对外接口 | 光干涉信号输入、P2 高速数据接口、VME 背板接口 |
| 工作温度 | 0℃~+55℃，机柜强制通风，宽温指标以手册为准 |
| 编程方式 | VME 总线或 P2 接口可编程配置 |
| 产品状态 | 原厂停产，市面流通拆机、检测翻新件 |
| 配套设备 | 必须搭配 ZYGO 激光干涉仪光学头使用 |
| 重量 | 约 0.78kg |
产品介绍

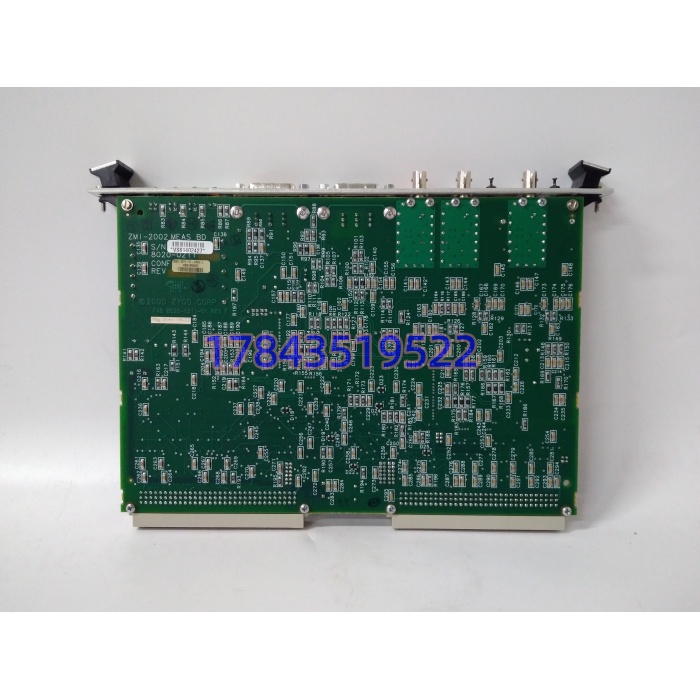

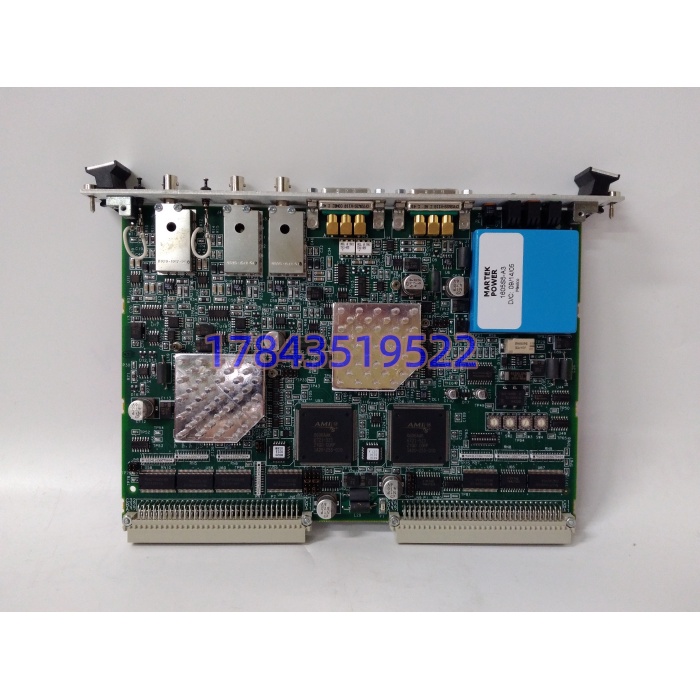

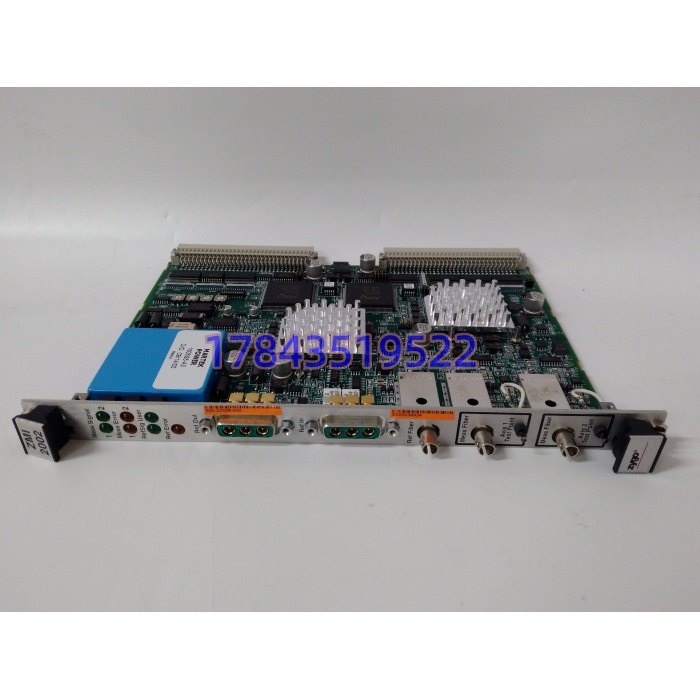

ZMI‑2002 是 ZMI‑2000 系列里面的双轴 VME 测量板卡，接收激光干涉仪的光信号，做信号解调运算，输出纳米级位移与位置数据，给到机箱内运动控制主板做闭环位置控制。单张板卡处理两根测量轴，多板卡通过 P2 接口级联，扩展更多测量通道。
坦白讲，它不属于普通 PLC/DCS I/O 卡件，整套系统高度专用，光学头、板卡、驱动软件三者必须匹配。硬件只适配 VME64 机箱，不能直接换到 PCI、VPX 机箱。原厂不再生产新品，存量半导体、精密试验平台只能依靠拆机备件维持运行。板卡光接收组件属于易损耗部件，采购备件要重点检查光口状态。
应用场景与行业案例
痛点切入：精密运动平台一旦测量板故障，整套产线、试验台直接停机；光口、接收组件隐性老化，测量数据漂移很难提前排查；固件、驱动版本不匹配，上机后读不到干涉测量数据，浪费检修窗口期。
典型场景
- 半导体晶圆平台：光刻机、检测设备内部双轴位移反馈，保证工作台纳米级定位精度。
- 光学计量实验室：大型光机设备运动轴实时位置采集，干涉测量闭环控制。
- 高精度龙门运动台：大型精密设备双轴同步位置读取，给伺服系统提供位置源。
- 航空航天精密测试设备：光机试验台位移采集，做运动精度标定。
真实案例：我接触过一套光学检测试验台，VME 机箱装配 ZMI‑2002。夜班设备报警，其中一轴测量数据跳变，系统触发设备保护停机。排查确认板卡其中一路光接收组件老化。仓库有一张同型号拆机备件，上机前先检查光口端面，完成静态光信号测试，装入 VME 机箱，加载对应驱动，重新配置轴参数，50 分钟恢复设备运行。说实话，这类计量板卡，不是通电亮灯就代表完好，必须跑通干涉光路做实测，才可以投入使用。
