产品深度介绍

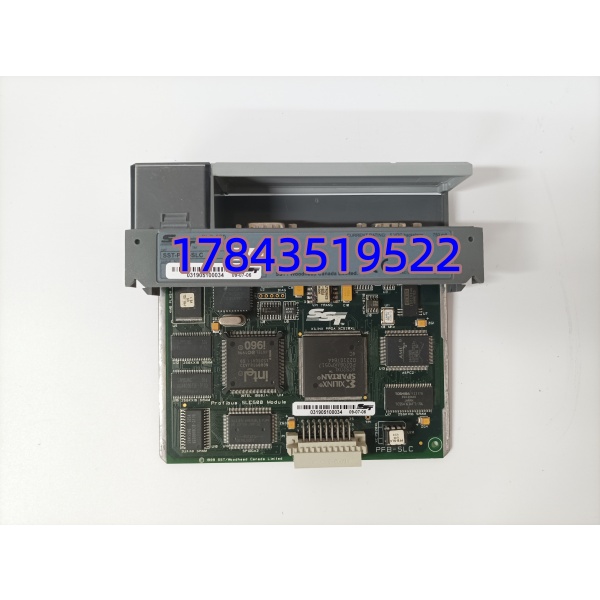

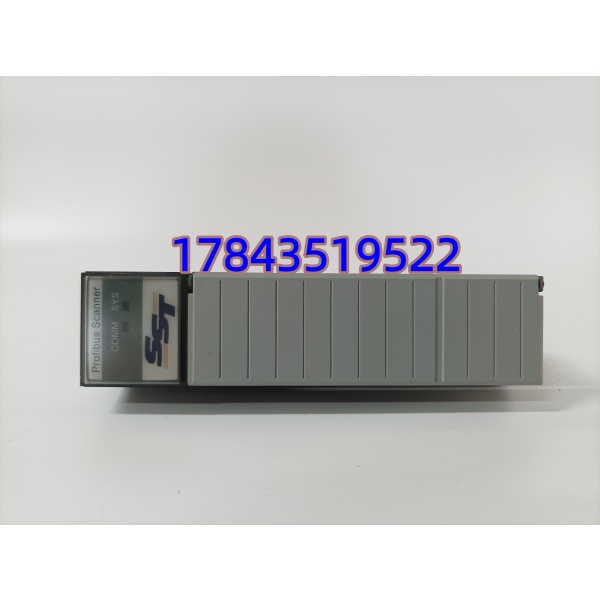

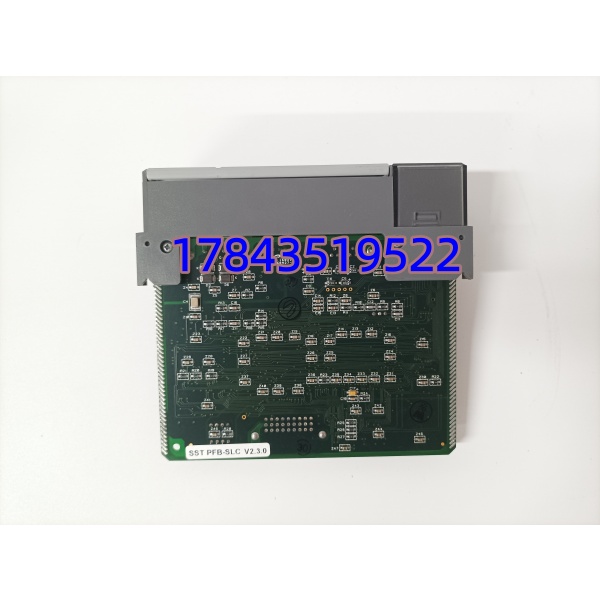

SST‑PFB‑SLC（1747‑SNPB）是专为 AB SLC500 小型 PLC 机架开发的 Profibus DP 主站扫描模块，可直接插入 SLC 标准 1747 机架插槽，无需外置网关，原生对接西门子、ABB、伦茨等品牌 DP 总线设备。模块集成独立通讯处理器，不占用 PLC CPU 运算资源，单卡最多挂载 125 个 DP 从站，支持标准 DP‑V0 周期 I/O 交换与基础 DP‑V1 非周期参数读写；自带硬件看门狗，总线断线后自动输出安全状态，避免设备误动作。面板配备总线状态、故障指示灯，9 针 DB9 总线接口内置可切换终端电阻，适配流水线、水处理、小型电厂等大量使用 DP 变频器与远程 I/O 的老旧自动化产线，是 SLC 系统总线改造、通讯故障替换刚需备件。
关键技术规格
| 参数项目 | 详细参数 |
|---|---|
| 兼容 PLC | SLC5/03、SLC5/04、SLC5/05 机架 CPU |
| Profibus 协议 | DP‑V0 完整支持，有限 DP‑V1 参数读写 |
| 总线波特率 | 9.6 kbps ~ 12 Mbps，上电自动识别匹配 |
| 最大从站容量 | 单模块最多 125 个 DP 从站 |
| 总线接口 | 母口 DB9 9 针 Profibus 标准接口 |
| 终端电阻 | 板载 330Ω 终端电阻，拨码 ON/OFF 切换 |
| 数据映射 | 双向映射至 SLC M 文件寄存器（M:0 [槽位].xxx） |
| 硬件看门狗 | 默认 100ms 超时，总线失联自动切安全输出 |
| 配套软件 | SST Profibus Configuration Tool、RSLogix 500 |
| 供电 | SLC 机架背板 24V 直流供电，整机最大功耗 4.5W |
| 工作温区 | 0 ℃ ~ +60 ℃；存储‑40 ℃ ~ +85 ℃ |
| 安装规格 | SLC500 标准单槽机架安装 |
| 诊断功能 | 从站离线告警、总线波特率不匹配、配置校验报错 |
技术避坑指南
1. 终端电阻拨码全部打开，总线大面积掉线
真实案例：包装产线更换 SST‑PFB‑SLC 后，所有分站终端电阻统一拨至 ON，总线信号多重反射，全线 DP 变频器随机失联，整条流水线停机 1.5 小时，重新调整首尾电阻后恢复稳定。避坑要点：拆机前完整拍照原有拨码；仅总线最前端、最后端两块模块开启终端电阻，中间节点全部关闭。
2. 随意更换机架槽位，DP 数据全部无法读取
这是现场最高频低级失误，运维人员将模块移至空闲槽位，SLC 内部 M 寄存器地址偏移，上位机所有变频器转速、点位数值全部为空，设备失去监控。避坑要点：拆机前记录精确槽位编号，新模块严格安装至原槽位；上电前在线监控 M 寄存器，确认数据刷新再解除联锁旁路。
3. RUN 模式下载 GSD 组态，总线通讯崩溃
问题：工程师未将 PLC 切至 PROG 模式直接下载总线配置，新旧组态冲突，整条 DP 总线瞬间全部离线，驱动联锁误动作停机。避坑要点：下载、修改总线组态标准化流程第一步：PLC 切换至编程模式，总线停止扫描，完成下载重启模块后再切回运行模式。
4. 静电击穿 DP 总线通讯芯片
真实案例：冬季干燥车间，工程师未佩戴防静电手环插拔模块 DB9 接头，上电后总线通道永久失效，原厂备件交期 16 周，产线长期单套总线降级运行。避坑要点：拆装模块、插拔总线接头全程佩戴防静电手环；工控机柜可靠接地，车间增设加湿设备，禁止徒手触碰电路板与 DB9 内部针脚。
5. 总线屏蔽层两端接地，数值持续无规律跳变
问题：PLC 控制柜与现场变频器端屏蔽层全部接地，两地电位差形成地环路，温度、速度数值全天漂移，调节回路频繁震荡。避坑要点：
