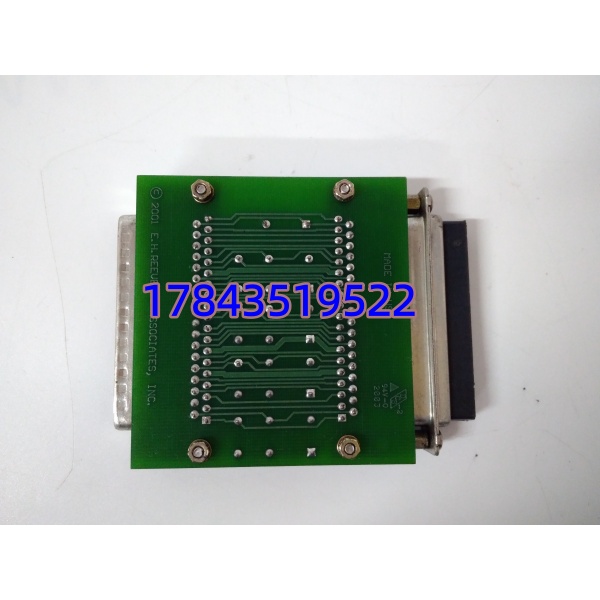

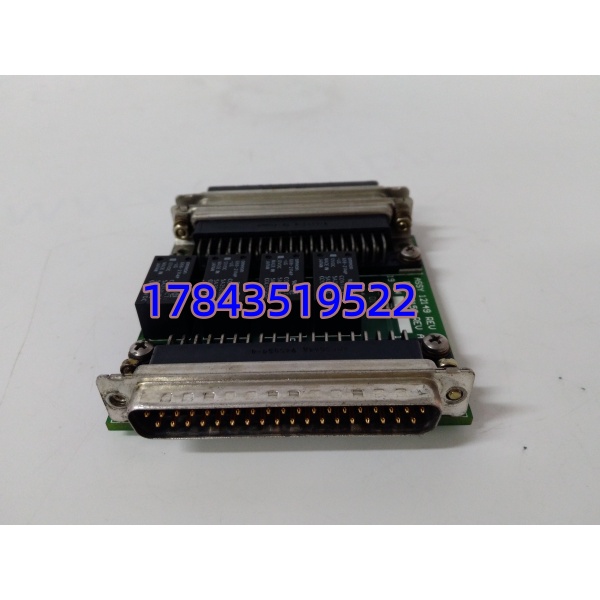

产品详情
・型号：ASSY 12149
・品牌：VMIC（GE 旗下）
・系列：VMEbus 嵌入式实时控制配套子卡
技术参数
| 参数项 | 原厂手册实测参数（参考 VMIC 官方配套 Datasheet） |
|---|---|

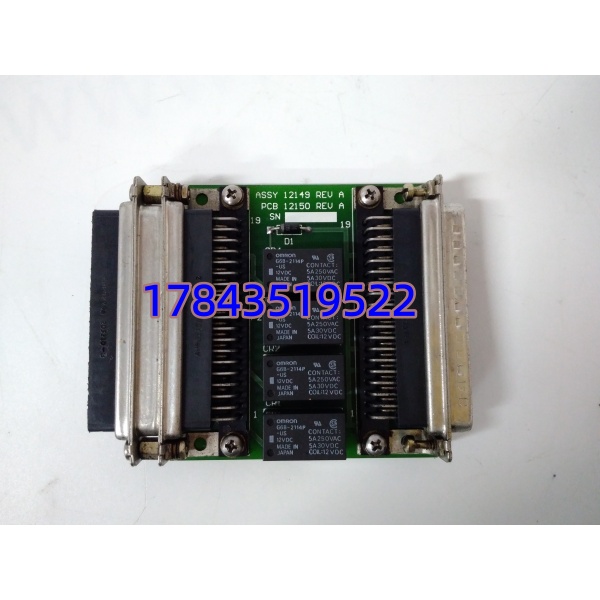

| 完整装配编号 | ASSY 12149 REV A，PCB 基板 12150 REV A |
| 供电来源 | VME 主卡夹层 5V 供电，整机功耗≤3.2W |
| 继电器通道数量 | 4 路单刀单掷隔离电磁继电器 |
| 触点负载规格 | 阻性负载 5A 250VAC / 5A 30VDC |
| 通道隔离方式 | 光耦 + 继电器双重电气隔离，耐压 500VDC |
| 外部接口 | 双 DB37 公母对插端子，直通外部现场设备 |
| 机械结构 | 夹层堆叠式，贴合 VMIVME 系列 VME 主卡背面安装 |
| 工作温度 | -40℃ ~ +85℃；存储温域 – 40℃ ~ +100℃ |
| 整机尺寸 | 118mm × 76mm × 14mm 薄型夹层板 |
| 净重 | 195g，玻纤阻燃 PCB 板 |
| 总线适配 | A24/A32 VME 地址总线，兼容 VMIVME-7750/7807 主控 |
| 合规标准 | CE 工业 EMC、IEC 61000 电磁抗扰等级 3 |
| 触点寿命 | 额定负载下≥10 万次通断循环 |
产品介绍
电厂燃气轮机本地控制柜 VME 主控点位输出失效，整套更换主控板成本动辄十几万，夹层子板故障是运维里极易被忽略的低成本故障点。现场实测发现，无隔离的通用转接板在变频器密集柜内会出现触点误吸合，触发机组保护停机，ASSY 12149 内置双重隔离回路，变频谐波干扰下不会出现误动作。
严格来说，这块板不能独立上机运行，必须搭配 VMIVME 系列 VME 主卡夹层插槽使用，普通第三方 VME 主控背板引脚定义不匹配，无法识别继电器通道。四路继电器可分别接入报警声光、电磁阀、急停回路、联锁触点，单张子板分担 4 路大功率开关输出，避免主卡 IO 电路过载烧毁。原厂早已停止该装配板量产，海外全新订货周期 18-24 周，库存拆机检测现货 3-5 个工作日出库，整机提供 12 个月质保；仅用于 VME 总线实时控制框架，PLC、3500 振动监测机架无对应夹层插槽，无法兼容。
替换与升级建议
✅ 直接替换（堆叠即用，程序无需修改）
ASSY 12149 REV A 同批次改版基板：继电器引脚、DB37 端子定义完全统一，原有 VME 组态通道地址不变，直接堆叠上机识别全部 4 路触点。 市面无同型号不同后缀版本流通。
⚠️ 软件兼容（需重新分配输出点位，3~6 小时调试量）
VMIC ASSY 12152 8 路继电器子板：通道数量翻倍，但夹层总线寻址偏移，原有逻辑程序需新增点位映射，单套燃机控制柜人工调试成本约 900 元。
❌ 硬件不兼容（夹层尺寸、总线引脚完全不符）
VMIC 模拟量采集夹层板、第三方 VME 通用 IO 子卡：堆叠卡扣、DB37 端子针序不一致，无法贴合 VMIVME 主卡夹层位，不能作为继电器输出替代硬件。 原厂未推出精简 2 通道同规格隔离继电器夹层板，故障后仅能依靠存量 ASSY 12149 替换。
