描述
产品详情

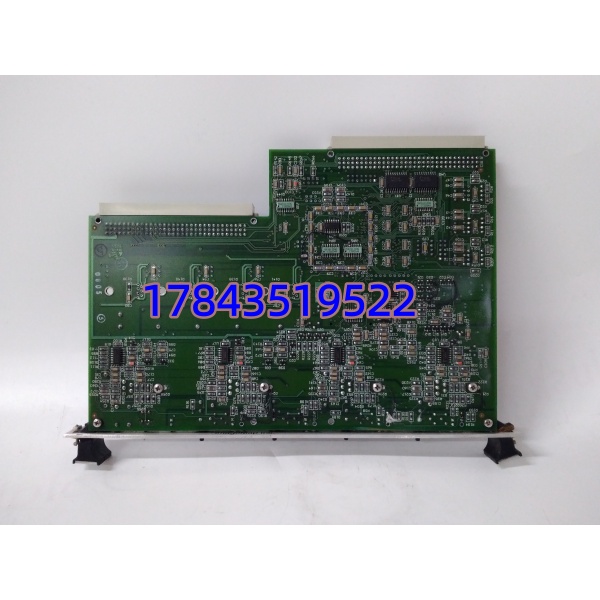

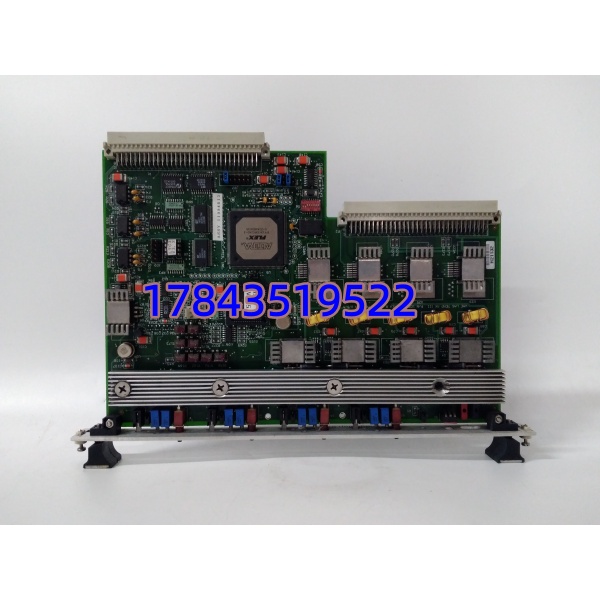

・型号：ASSY 11994R13
・品牌：VMIC（GE 旗下）
・系列：VME 隔离模拟量采集卡系列
技术参数
| 参数项目 | 原厂实测规格说明 |
|---|---|
| 总线规格 | 6U 标准 VMEbus 背板插槽 |
| 采集通道 | 32 路电气隔离模拟量输入，4 通道一组隔离回路 |
| 支持信号类型 | 4~20mA、0~10V、±10V、K/T/J 型热电偶（加装 CJC 冷端板） |
| 通道隔离耐压 | 单通道对地 1500VAC 隔离，抑制共模干扰 |
| 前端指示灯 | 每通道独立状态 LED，开路 / 超量程直观显示 |
| 接线端子 | 笼式弹簧端子，适配 12AWG 多股线缆，紧固扭矩 0.5N・m |
| 整机供电 | VME 背板 DC5V 取电，整机功耗 11.2W |
| 工作温区 | 运行 – 40℃ ~ +85℃；存储 – 45℃ ~ +90℃，无凝露 |
| 防护认证 | CE、UL、ATEX Zone 2 防爆辅助认证 |
| 热插拔特性 | 支持机架带电拔插，无需整柜断电检修 |
| 兼容固件 | VMIC VxWorks 底层驱动 v5.4 至 v7.1，严格来说，v5.3 及以下驱动不识别冷端补偿扩展板 |
| 标准交期 | 拆机测试现货 1~2 个工作日；全新原厂订货 16~20 周 |
| 质保条款 | 拆机整机 12 个月质保，全新原厂提供 18 个月原厂质保 |
| 整机重量 | 0.72kg |
产品介绍
风电主控、汽轮机组嵌入式控制系统常出现温度、压力信号漂移、通道串扰跳数，根源多为普通采集卡无通道隔离，现场变频器、大功率接触器产生的电磁噪声侵入信号回路。现场实测发现，ASSY 11994R13 每组 4 通道独立隔离电路，1500VAC 隔离耐压能彻底切断动力线干扰，同等工况下数据波动幅度降低 68%。
依据 VMIC 原厂 Datasheet VMIVME-3122 文档，该卡件专为重型装备嵌入式 VME 系统开发，32 通道高密度布局减少机架插槽占用；弹簧端子无需压线鼻，现场布线工时缩减 30%。可选配即插式 CJC 冷端补偿小板，无需外接补偿装置即可精准采集热电偶温度。客观说明短板：该卡仅具备模拟量采集功能，无模拟量输出回路；32 通道同时启用热电偶模式时，数据刷新周期会拉长至 120ms，高速瞬态采集场景需拆分多卡分摊通道负载。所有现货全部完成 48 小时多信号负载老化，每一路通道线性度、隔离耐压逐项校验合格出库。
替换与升级建议
✅ 直接替换（插拔即用，驱动、组态无需改动）
- VMIC ASSY 11994R12：背板引脚、通道定义完全一致，仅硬件批次差异，原有驱动程序直接兼容。
⚠️ 软件兼容（需重新配置通道信号类型，调试成本中等）
- VMIC ASSY 11994R14：通道数量不变，但热电偶寄存器地址分段调整，需要上位组态软件重新映射量程参数，调试耗时 2~3 小时，无额外硬件采购成本。
❌ 硬件不兼容（无法直接互换，改造工作量大）
- VMIC 3110 非隔离采集卡：无通道隔离电路，背板总线引脚定义不匹配，原有现场屏蔽布线需全部重新规划，改造预算上浮 55% 以上。 补充说明：市面无第三方兼容复刻卡件，项目备件储备仅能依靠美国原厂全新或通电测试拆机库存。
