TRENO N897092520B | 工业控制板卡 配套备件

描述

产品深度介绍

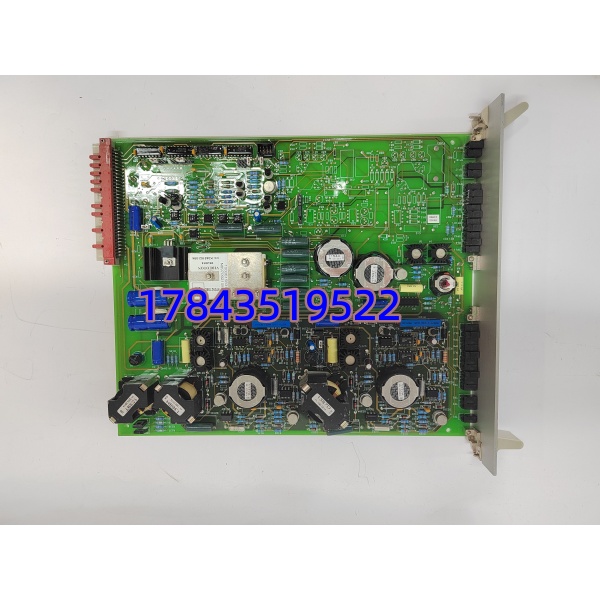

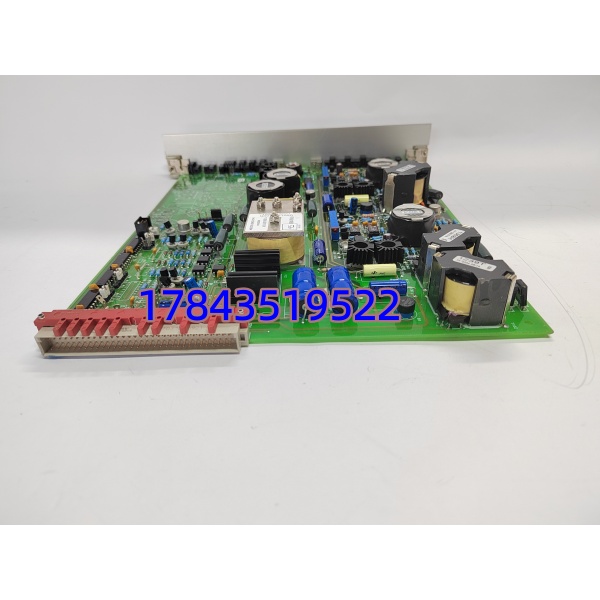

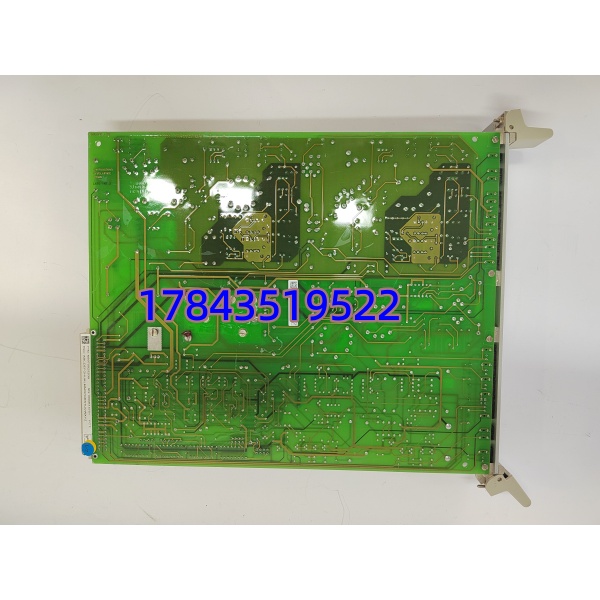

TRENO N897092520B、N897092057Y 为配套使用的工控板卡，搭配 N897092500E 组成完整控制组件，多用于专用工业设备控制系统。整套组件分工明确，分别承担信号接收、数据处理、回路控制等工作，协同保障设备稳定运行。

板卡采用工业级电子元器件，具备抗电磁干扰、耐振动的特性，可长期在车间常规工况下运行。整体为标准插卡式结构，适配原厂设备机架，拆装便捷，同型号可直接替换，降低设备停机时长。

关键技术规格

量检测流程

1. 入库验收检测核对原厂装箱单与报关单据，完成来源追溯。逐一查验产品序列号与防伪标识，完成官方查询核验。检查板卡板面、焊点、接口，无腐蚀、划痕、维修痕迹与元件老化问题。清点配套说明书、合格证、保修卡等附件，确保齐全。
2. 上机功能测试使用 TRENO 原厂测试机架搭建测试环境。通电后查看板卡指示灯状态，确认启动正常。逐路完成信号通讯握手、通道信号全量程模拟测试。整套组件连续满载运行 24 小时，实时记录板面温升，最终出具正式测试报告，可向客户提供测试照片与视频。
3. 电气参数测试采用 500V 摇表开展绝缘电阻测试，数值大于 10 MΩ。完成接地连续性检测，按原厂标准执行耐压测试，全程无击穿、漏电现象。使用 Fluke 115 万用表复测供电、信号端口参数，各项指标符合出厂要求。
4. 固件与配置验证读取板卡内置固件版本并做好登记，区分不同批次版本差异。对板卡上 DIP 开关、跳线位置拍照存档，留存原始配置记录。
5. 最终质检与包装质检人员逐项核对检测项目并签字确认。产品单独装入防静电袋密封，外层搭配气泡膜缓冲，再装入标准纸箱。箱体粘贴质检合格标签，标注检测日期。

技术避坑指南

1. 固件版本不匹配新旧组件固件版本不一致，会出现通讯中断、设备报错的问题。更换前务必读取原有板卡固件版本，采购时明确版本要求。版本存在差异时，联系供应商完成固件刷新。之前遇到过现场直接替换组件，系统持续弹出通讯超时告警，排查后发现就是固件版本跨度较大导致协议不兼容。
2. DIP 开关、跳线配置错误板卡上的开关与跳线对应设备地址、信号模式、终端电阻等参数，出厂默认配置不一定适配现场。更换前一定要用手机拍下原有配置，新板卡上机前严格对照复刻。总线两端的 120Ω 终端电阻仅需各设置一处，重复开启会造成信号异常。这是现场最容易出现的失误，拍照留存是最稳妥的做法。
3. 端子与板间连接器不兼容同系列不同批次产品，端子引脚定义、板间对接接头可能存在细微差别。替换前查阅原厂接线图纸，不要凭借经验直接接线。线缆屏蔽层优先采用单端接地方式，乱接会引入干扰，造成信号跳变。
4. 电源规格与负载容量不足整套组件同时工作会产生叠加功耗，更换前统计机架内所有板卡总功耗，预留 20% 以上余量。若现有电源容量接近上限，需同步增设电源模块。电压长期偏离 24V DC 标准范围，会加速元器件老化。
5. 静电防护不到位板卡集成精密芯片，干燥环境下静电极易造成硬件损坏。操作全程必须佩戴防静电手环，在防静电垫上完成拆装。曾有现场人员未做防护直接插拔板卡，通电后元件烧毁，整组配件直接报废。
