描述
关键技术规格
| 参数项 | 技术指标 |
|---|---|
| 总 I/O 点位 | 21 路可配置数字输入 / 输出复用通道 |
| 额定供电 | 24 VDC ±15%，整机工作电流 2 A |
| 单通道输出驱动 | 0–24 VDC，单路最大负载 3 A |
| I/O 响应延迟 | ≤1 μs，高速开关量采集无滞后 |
| 标准通讯接口 | 10/100M 自适应以太网、RS-485、RS-232 调试口 |
| 支持工业协议 | Modbus RTU/TCP、CC-Link、私有东芝工控总线 |
| 通道隔离等级 | 2500 Vrms 光电隔离，抗现场变频干扰 |
| 工作环境温度 | -25 ℃ ~ +85 ℃，高温汽机房稳定运行 |
| 防护外壳 | 金属冲孔散热壳体，IP20 室内机柜防护 |
| 安装方式 | DIN 标准导轨安装 / 柜体面板固定两用 |
| 平均无故障时间 MTBF | ＞100,000 小时 |
| 同系列兼容型号 | USIO11（11 点位）、USIO31（31 点位） |
产品深度介绍

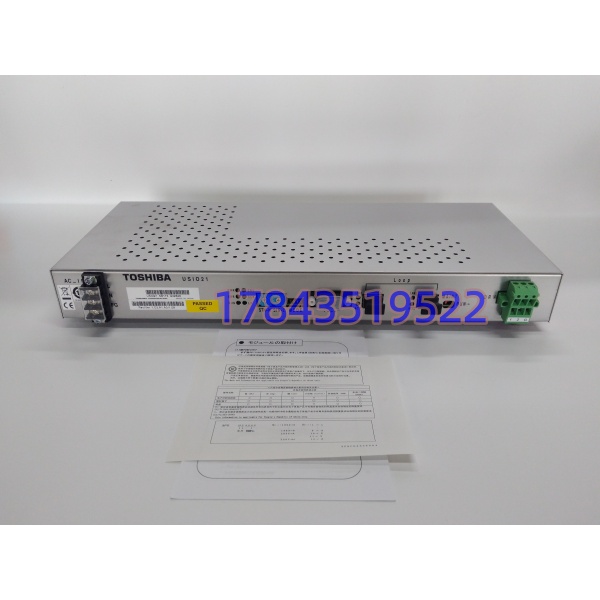

TOSHIBA USIO21 是东芝 USIO 系列分布式远程 I/O 单元，专为火电锅炉、汽机辅控、冶金轧线、水处理成套设备设计，负责现场开关量信号就近采集与阀门、风机、电磁阀驱动输出。无需配套专用底座，整机独立导轨安装，作为主控 PLC 远端扩展分站，大幅缩短现场电缆布线长度，国内存量东芝工控系统维修替换高频备件。
整机全通道光电隔离设计，变频器、大功率接触器密集的强干扰柜内不会出现信号漂移、误触发；金属冲孔壳体自带被动散热，无风扇结构规避粉尘卡滞故障。双通讯链路可做一主一备冗余组网，单模块 21 路点位自由分配输入输出，软件内切换无需改动硬件接线。模块自带简易本地逻辑运算，可脱离主控完成简单联锁保护，降低主控制器运算负载。出库全部接入仿真 IO 机架连续 24 小时带载测试，筛除隐性通道故障，减少现场停机返工。
常见问题解答
- 老哥，USIO21 点位是固定输入输出还是可以自由配置？21 个通道全部软硬件复用，在东芝编程软件里直接勾选 DI/DO 模式，不用改动模块拨码、跳线。现场遇到过维修人员直接当纯输出模块接线，后期扩容改采集信号不用换硬件，仅组态修改即可。
- 这个模块支持冗余通讯链路吗，断网会不会丢信号？网口和 RS485 总线可并行做主备通讯，其中一条线路断线时，模块自动切换备用链路，缓存 500 组信号点位不会丢失。但仅通讯冗余，模块本体不支持硬件热备，关键联锁回路建议双机分站布置。
- 固件版本新旧不一致，组网会出现什么故障？新旧固件通讯时序存在差异，同网段混用会出现点位刷新卡顿、部分通道数据丢失。更换前读取原模块固件版本，下单同步告知，我们可提前刷写匹配版本，上机直接组网识别。
- 更换 USIO21 需要重新下载整套程序吗？只需要单独下载本模块的 IO 点位配置，主控整机逻辑工程无需重下。但拆机前务必导出分站参数备份，缺失配置会出现所有点位无反馈、输出无动作。
- 怎么确认货品不是翻新维修件，有检测凭证吗？每台入库核验机身原厂序列号、正面 PASSED QC 镭射标；500V 摇表做通道绝缘测试，全点位通断打点老化，出库附带完整测试报告与通电实拍视频。翻新件会有壳体划痕、电路板补焊痕迹，入库全检筛除，支持远程视频开箱验货。
- 质保多久，现场接线短路烧毁能保修吗？全新原装质保 12 个月。人为接线正负极短路、未做静电防护击穿通道、长期超 85℃高温工况造成损坏不在质保范围；发货附带防静电操作、端子接线规范提示。
- USIO21 和 USIO31 能直接互换替换吗？外形、供电、通讯接口完全一致，但点位数量不同，直接替换后多余点位组态报错。如果现场点位少于 21 路可临时替代，但必须在软件屏蔽多余通道；点位超 21 路只能选用 USIO31。
