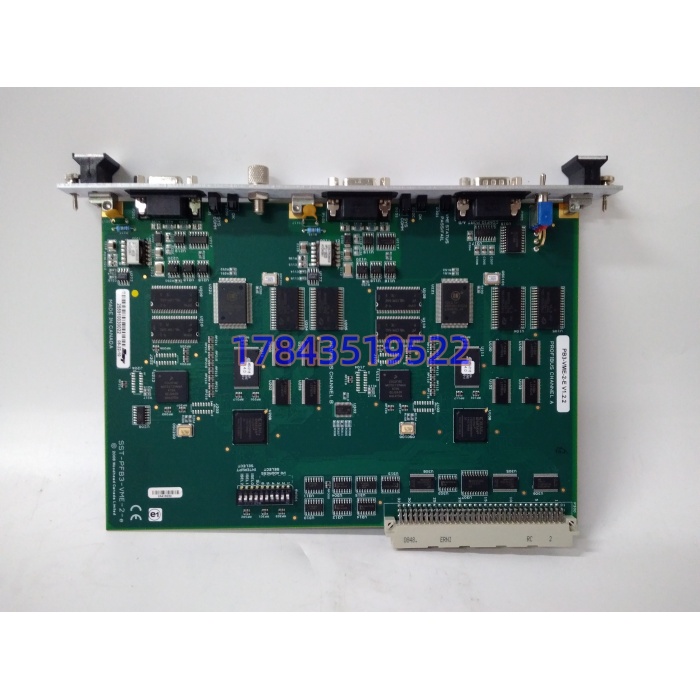

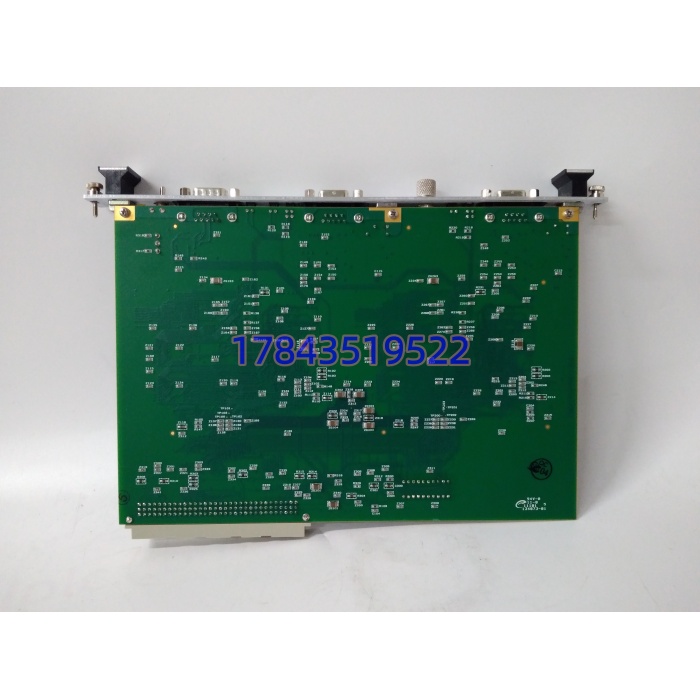

SST PB3-VME-2-E | VME 总线网关模块

描述

产品详情

・型号：SST-PFB3-VME-2-E（PB3-VME-2-E），固件 V1.2.2・品牌：SST / Molex・系列：PFB3 VME PROFIBUS 接口系列

规格参数

• 硬件形态：标准 6U VME 单宽卡，适配 VME64 背板

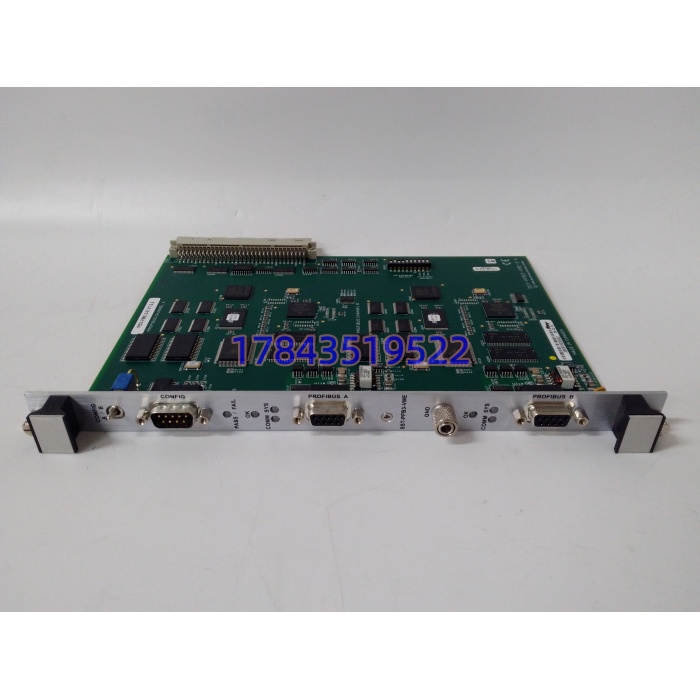

• PROFIBUS 通道：2 路独立 DB9 接口，通道间互相隔离
• 通讯协议：PROFIBUS DP-V0、DP-V1，主站模式
• 波特率范围：9.6 kbps ~ 12 Mbps
• 单通道最大从站：31 台 DP 设备
• 电气隔离：DP 通道与 VME 背板 1500VAC 隔离，抑制地环路干扰
• 背板总线：VMEbus，32 位共享双口 RAM 数据交互
• 板载固件：V1.2.2（现场广泛使用稳定版本）
• 供电：取自 VME 背板 + 5VDC，典型功耗＜1.5W
• 状态指示：每通道独立 PWR、COMM、故障 LED 指示灯
• 工作温度：0 ℃ ~ +60 ℃（控制柜内安装）
• 防护等级：IP20，仅限机柜内部使用
• 典型配套系统：GE Mark VI / Mark VIe 燃机 / 汽轮机组控制系统

产品介绍

SST-PFB3-VME-2-E 是 VME 机架专用 PROFIBUS DP 网关，业内简称 PB3-VME-2-E。作用是让 VME 架构控制器接入 PROFIBUS 现场总线，驱动变频器、智能阀门定位器、远程 I/O。双通道独立设计，可以分开挂载两条互不干扰 DP 总线，节省 VME 机架插槽。

坦白讲，很多运维容易混淆单通道 SST-PFB3-VME 与这款双通道型号，型号末尾 2-E 代表双端口隔离版本，不能直接互相替换。固件版本影响总线兼容性，现场大量 Mark VI 机组固定使用 V1.2.2 固件，随意升级固件会出现 DP 网络握手失败。配置文件存储在板卡闪存，更换备件不能只依靠系统原有程序。

应用场景与行业案例

现场经常遇到这类难题：GE Mark VI 涡轮控制系统需要接入大量 PROFIBUS 驱动设备；单通道 DP 卡会造成总线单点故障，双通道方案可以做网络分区；原厂通讯卡供货周期很长，停机窗口紧张。典型场景：

1. 联合循环电厂燃机控制系统：DP 总线接入燃气阀、冷却水泵变频器。
2. 炼油厂压缩机组 Mark VI 机架：连接振动监测仪表、智能定位器。
3. 造纸生产线 VME 控制系统：多组传动变频器 DP 通讯采集转速负荷。
4. 油气管道增压站：燃机辅控系统对接第三方 DP 现场设备。

真实案例：某电厂联合循环机组 Mark VI 系统，SST-PFB3-VME-2-E 单通道频繁掉线，采购二手同型号卡件直接替换。硬件上电指示灯正常，但 DP 网络持续报令牌丢失。核查发现备件固件高于 V1.2.2，和主控底层驱动不兼容。使用调试工具降级固件至 V1.2.2，重新下载 DP 总线组态，两条通道通讯全部恢复。工程师提醒：Mark VI 配套该通讯卡，务必锁定 V1.2.2 固件版本，不要盲目更新固件。
