描述
产品深度介绍

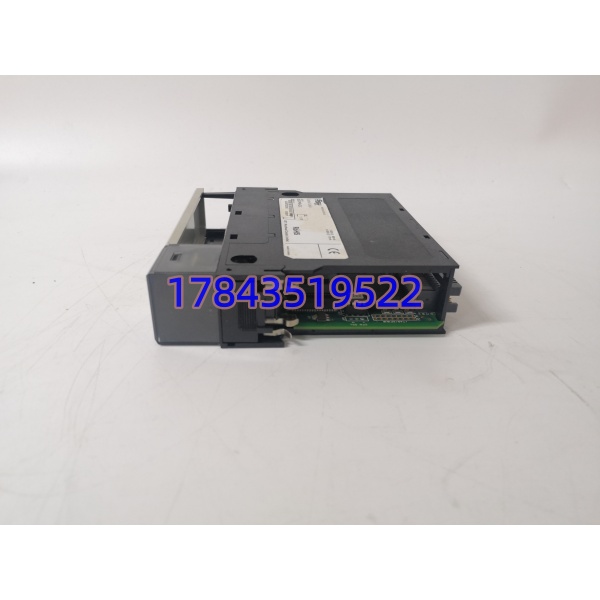

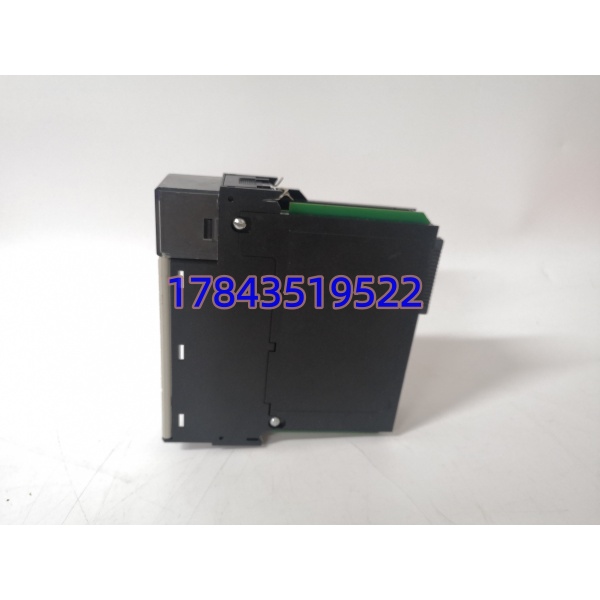

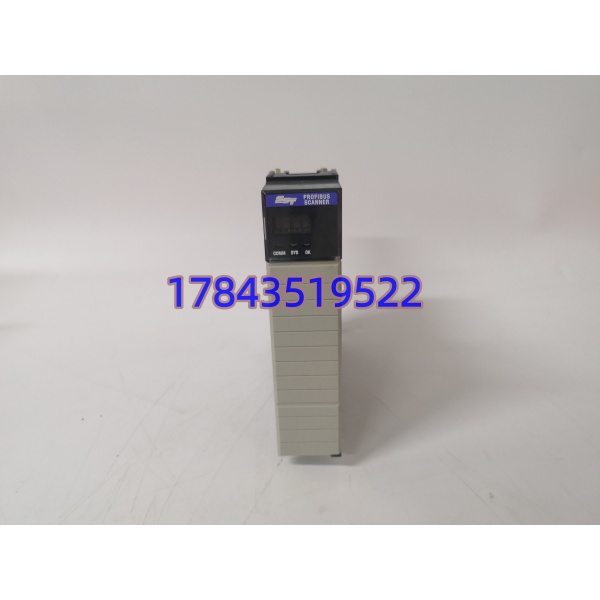

SST-PB3-CLX 是 Molex SST 推出的第三方总线扩展卡，专门弥补罗克韦尔 1756 ControlLogix 原生缺少 Profibus DP 主站硬件的短板，广泛对接西门子、ABB 传动设备、DP 远程 I/O、流量仪表等第三方现场设备。模块直接插入 1756 机架标准槽位，无需额外转接底座，依托背板完成和 Logix 控制器的数据交互。
板卡搭载独立 DP 协议处理芯片，总线数据运算不占用 PLC 自身扫描周期，多从站大数据量场景下不会拖慢整机程序运行速度。DB9 接口集成硬件终端电阻拨码，现场布线调试更便捷。原厂海外订货周期 7~11 周，大量存量自动化产线、化工装置依赖现货备件；配套专属组态工具可导入设备 GSD 文件，批量配置从站地址与 IO 映射，更换备件后直接导入原有工程配置即可投运，大幅缩短停机调试时长。该卡仅适配 1756 大型机架，不可和 1769 CompactLogix 系列通讯卡通用。
应用场景与行业案例
工程痛点描述SST-PB3-CLX 总线收发芯片损毁后，整条 Profibus 总线下所有变频器、远程 I/O 全部离线，现场设备只能切换就地手动控制。连续生产工况无法长期依靠人工值守，原厂进口周期长，多数企业未储备第三方总线备件，故障停机直接造成产能、产值损失。
典型应用场景
- 汽车零部件自动化产线 – ControlLogix 整机控制系统装配线伺服电机、变频输送辊、DP 分布式 IO 组网，高速 DP 总线保障多工位动作同步，降低线缆布线成本。
- 石油炼化装置 – 压缩机、循环泵变频监控西门子大功率变频机组通过 DP 上传转速、转矩、故障代码，光电隔离电路抵御厂区大功率电机电磁干扰。
- 水泥建材生产线 – 窑炉、原料磨 PLC 系统车间多点分布式 DP I/O 集中采集温度、压力测点，单卡承载多路现场信号，适配粉尘高温配电室环境。
- 大型市政污水厂 – 曝气、加药成套设备风机、计量泵 DP 总线集中管控，老旧 ControlLogix 改造项目替换失效 DP 主站卡。
- 港口皮带输送、龙门吊设备远距离 DP 总线传输，12Mbps 高速通讯保障大车、小车动作同步，减少信号延迟误动作。
真实抢修案例去年秋季，江苏某汽车零部件车间 1756-L72 控制器全线变频器失联，设备诊断明确 SST-PB3-CLX 通讯卡硬件损坏，整条装配线全线停机。联系 SST 原厂调货周期 10 周，车间每日产能损失超百万。
客户当天调取现货，完成 DP 总线全点位仿真测试后 24 小时发出，48 小时送达厂区。电气工程师断电后热插拔更换模块，导入原有 GSD 配置与 IO 映射表，上电瞬间所有 DP 变频器、远程 I/O 恢复通讯，自动生产线全线正常投产。事后该企业采购 2 块 SST-PB3-CLX 作为两条主力装配线备用备件。
质量透明化检测流程
1. 入库验收检测
- 来源追溯：核对原厂外包装序列号、模块机身铭牌编码，匹配原厂出厂装箱单据
- 防伪识别：校验 SST 原厂丝印型号、PCB 底层刻印标识，排查重贴标签、二次翻新焊板痕迹
- 外观检查：壳体无磕碰变形、DB9 接口针脚无氧化弯折、电路板电容无鼓包漏液、无维修飞线焊补
- 附件核对：DB9 总线插头、原厂组态软件、配套 GSD 文件、出厂合格证齐全
2. 上机功能测试测试机架：完整 1756-A7 机架搭配 1756-L73 控制器、RSLogix5000 编程软件、DP 从站仿真台
- 通电自检：RUN、ERR、DP 总线三路状态 LED 依次自检，无硬件故障告警
- DP 主站通讯测试：挂载多台模拟变频器从站，全部 IO 点位读写无丢包、无数据延迟
- 速率兼容测试：9.6k~12M 全速率切换，总线通讯稳定无随机掉线
- 连续老化测试：24 小时不间断通电运行，记录模块温升、总线报文丢包率，留存完整测试视频
3. 电气参数专项检测
- 500V 摇表绝缘电阻测试，DP 总线侧与背板绝缘阻值＞10 MΩ
- 机架背板 5V/24V 满载供电测试，整机功耗稳定无压降，过流保护触发正常
- DP 总线短路防护测试，短接 DB9 总线仅对应总线通道告警，PLC 主程序正常运行不受影响
4. 固件与硬件标识核验
- 读取模块 DP 固件版本并纸质存档，可按需匹配客户现场在用固件版本
- 拍摄终端电阻拨码档位、DB9 接口布局存档，供现场布线调试对照
5. 最终质检与打包
- 质检工程师签字出具纸质测试报告，随货同步寄出
- 双层防静电袋真空密封，加厚气泡膜缓冲包裹，防潮防震加厚纸箱封装
- 粘贴 QC 合格标签，标注检测日期、整机测试编号
