产品深度介绍

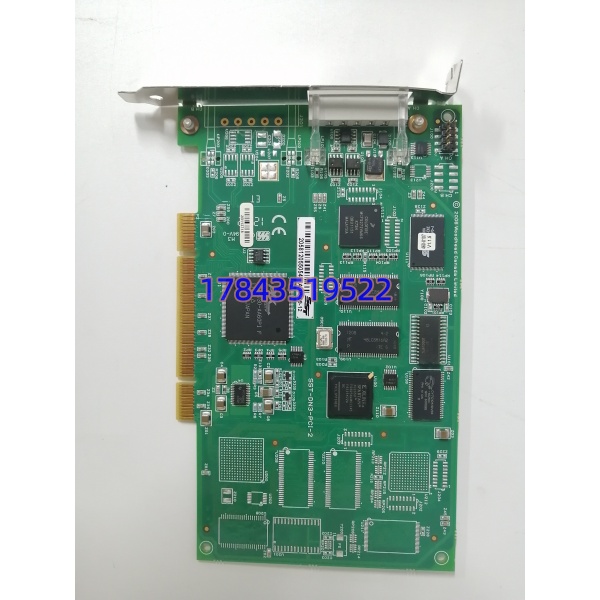

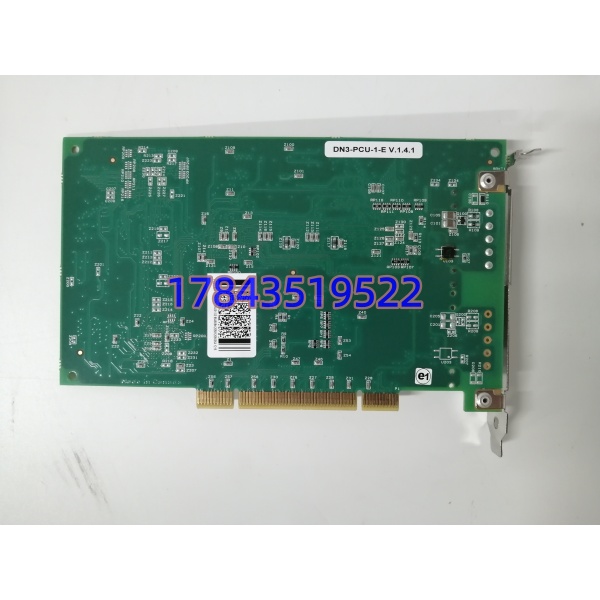

SST-DN3-PCI-2 即 ABB 原厂配套型号 DSQC658，是 IRC5 机器人控制柜内置专用 PCI 总线通讯板，核心作用是拓展双路独立 DeviceNet 现场总线，分流现场安全 I/O 与工艺设备信号，避免单总线节点过多造成通讯卡顿、信号延迟。板卡自带独立 32 位协处理器，总线数据运算不占用机器人主控 CPU 算力，运动控制、外部设备信号同步响应无抖动；两路总线电气完全隔离，可将安全光栅、急停安全回路与焊枪、输送线工艺设备分网段布线，互不干扰。支持轮询、状态变更、周期 I/O 三种通讯连接方式，兼容 DSQC652、第三方 DeviceNet 阀岛、视觉相机、输送 PLC 等全系列从站设备。区别单通道通讯板，双端口架构便于老旧产线分段改造，无需重新铺设整根总线电缆；为汽车焊接、装配流水线刚需备件，原厂供货周期长，现货可快速完成产线停机抢修替换。
应用场景与行业案例
工程痛点描述汽车整车、零部件焊接车间大量 IRC5 机器人配套 DSQC658 通讯板长期 7×24 小时满载运行，出现单通道总线掉线、通讯丢包、机器人 IO 信号无反馈故障。总线分两路挂载安全回路与工艺设备，单通道失效会直接导致焊枪无法动作、安全光栅触发整机停机；原厂海外调货周期 6~9 周，单条产线停产单日损耗数十万，普通单通道 DeviceNet 板无法替代双网段隔离架构。现货 DSQC658 硬件、驱动、组态完全兼容原有控制柜，直接插拔替换即可恢复双总线通讯。
典型应用场景
- 汽车焊装车间 – 点焊机器人工作站一路总线挂载安全光栅、急停模块，另一路对接焊枪伺服、修磨器、冷却阀岛，双网段隔离杜绝干扰引发的误停机。
- 汽车总装线 – 搬运上下料机器人机器人通过两路 DeviceNet 分别对接皮带输送 PLC、定位夹具、视觉检测相机，同步抓取、定位、拍照全流程信号交互。
- 3C 电子装配 – 协作机器人单元洁净车间多夹具、真空吸盘分布式 I/O 采集，分网段管理安全停止回路与装配执行元件，满足高精度装配时序要求。
- 物流仓储 – 机器人码垛工作站多路滚筒输送线、到位传感器、防撞安全开关分两路总线挂载，实现多垛位自动切换与故障安全停机。
- 机床自动化 – 机加工上下料 IRB 机器人CNC 机床门锁、刀具检测、料仓信号通过 DeviceNet 总线交互，双通道分别管控机床信号与机器人外围辅助设备。
真实工程案例华东某整车厂焊接车间 IRB6700 机器人原配 DSQC658 其中一路总线端口损坏，焊枪控制信号持续中断，整条侧围焊接产线只能单台低速生产。咨询 ABB 原厂订货周期 8 周，车间产能持续缺口。采购当日调取 SST-DN3-PCI-2 现货，完成双路总线通讯、满载老化、RobotWare 软件联调全套测试后专车发出。现场工程师断电替换 PCI 板卡，导入原有 DeviceNet 总线组态参数，两路网段全部在线，焊枪、安全光栅信号无延迟收发，产线恢复全速量产。该车企后续批量采购四块 DSQC658 作为车间机器人常备备用通讯板。
质量透明化检测流程
1. 入库验收检测
- 来源追溯：核对 PCB 丝印 SST-DN3-PCI-2、ABB DSQC658 型号序列号，核验进口报关批次，溯源原厂出厂档案
- 防伪识别：校验板卡原厂元器件丝印、金属挡片激光刻印，确认无翻新改板、无后期维修补焊痕迹
- 外观检查：PCI 金手指无氧化发黑、5 针总线接口针脚无弯折锈蚀、电路板无电容鼓包漏液、无磕碰划痕
- 附件核对：原装 PCI 固定挡片、DeviceNet 端子转接接头、RobotWare 配套驱动文件、出厂参数标签齐全
2. 上机功能模拟测试搭建完整 IRC5 M2004 机器人控制柜仿真平台，配套 RobotWare 组态软件、DSQC652 I/O 从站模块联调
- 通电自检：观测两路总线电源、Online、故障 LED 指示灯，上电无硬件报错告警
- 双总线独立通讯测试：两路端口分别挂载多台从站，125/250/500Kbps 全速率循环读写 I/O 信号，无丢包、无断线
- 网段隔离验证：单路总线注入模拟工业干扰，另一路通讯不受任何影响，验证 500V 隔离性能
- 72 小时满载老化测试：持续周期读写全节点信号，记录板卡温升、总线通讯稳定性
- 留存完整测试报告、总线通讯日志、整机测试视频，可同步发送客户核验
3. 电气参数专项检测使用 Fluke 115 万用表、500V 兆欧表、DeviceNet 总线信号测试仪完成全项检测
- 绝缘电阻检测：两路总线端口与 PCI 主机侧隔离绝缘＞100 MΩ
- PCI 供电回路测试：3.3V/5V 插槽供电无压降、无短路隐患，兼容两种电压工控插槽
- 端口耐压测试：DeviceNet 通讯接口 500 Vrms 介质耐压测试，无击穿、无信号串扰
- 浪涌抗扰测试：模拟车间变频器脉冲干扰，总线数据无乱码、无通道离线故障
4. 固件与驱动配置核验
- 读取并记录板卡原厂固件版本，标注至质检报告，区分 RobotWare 高低版本兼容区间
- 拍照留存板卡出厂默认跳线配置，方便客户现场复刻总线地址设置
- 提前区分单通道 DeviceNet 板与 双路隔离硬件差异，告知不可混用替代
5. 最终质检与出货包装
- 专职质检逐项核对全部电气、通讯、老化测试数据，粘贴 QC 合格标签并标注质检日期
- 板卡独立双层防静电密封袋封装，PCI 金手指加装塑料保护套防止运输氧化
- 加厚气泡膜缓冲总线接口区域，硬质独立纸箱打包，外贴完整型号、一年质保、出库标识
