描述
关键技术规格
| 参数项 | 参数值 |
|---|---|
| 通道配置 | 32 路数字量输入 DI，分为 2 组，每组 16 通道，配套 2 块 FTA 端子板 |
| 供电 | 24V DC，模块背板冗余供电 |
| 输入信号 | 24VDC 湿接点 / 无源干接点 |
| 安全等级 | SIL3（TÜV 莱茵认证，IEC61508，SC3） |
| 架构 | TMR 三重模块冗余，内部三取二表决 |
| SOE 事件顺序记录 | 硬 SOE，时间分辨率 1ms |
| 通道诊断 | 断线、短路、通道电路自检，板卡级故障诊断 |
| 总线 | IP_BUS TSxPlus 背板安全总线 |
| 工作温度 | 0°C ~ +60°C，机柜内安装 |
| 防护等级 | IP20 |
| 支持特性 | 模块热插拔、冗余电源、通道 LED 状态指示 |
| 配套端子 | FTA 端子转接板（FTA1/FTA2） |
| 重量 | 约 1.65kg |
| 认证 | TÜV SIL3、CE、RoHS |
产品深度介绍

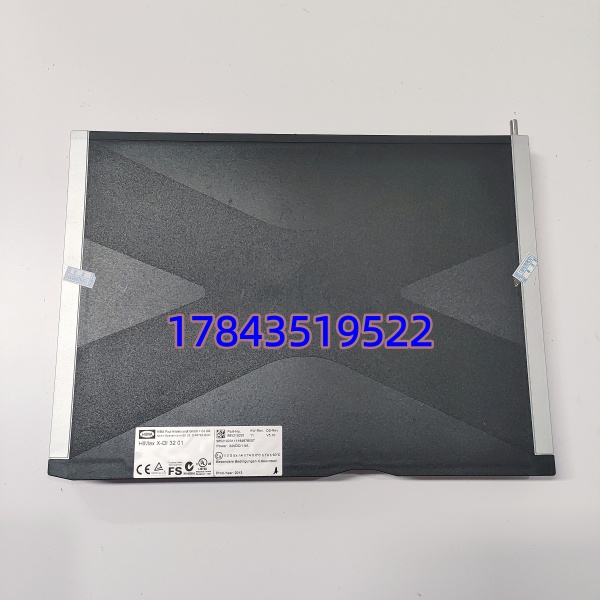

DI3201 是康吉森 TSxPlus SIS 安全仪表系统的 32 通道数字输入板卡，采用 TMR 三重冗余硬件架构，三取二表决，满足 SIL3 安全等级，用于化工、石化、油气装置 ESD 紧急停车系统与 FGS 火气系统。 模块采集现场安全开关、压力高 / 低开关、液位开关、火焰探测器、手动停车按钮信号，送入 SIS 安全逻辑控制器做联锁判断。自带硬件级 SOE 事件记录，可精准记录联锁动作先后时序，方便事故溯源。 每块 DI3201 需配套 2 片 FTA 端子板做现场接线转接，模块支持机架不停机热插拔，单通道故障不影响整块模块其余安全通道运行，具备完善的通道断线、短路自诊断并上报告警。
应用场景与行业案例
石化、化工老 TSxPlus SIS 系统运行多年，DI3201 出现通道闪断、通道诊断误报，属于高风险隐患。SIS 系统负责装置紧急联锁，带病运行属于重大工艺风险，停机窗口短，原厂货期长。
典型应用场景:
- 石油化工 – ESD 紧急停车系统 反应器、精馏塔压力、液位安全开关信号采集，紧急停车按钮信号采集，触发联锁保护。
- 油气行业 – FGS 火气探测系统 火焰探头、可燃气体开关量探测器、烟感信号采集，火气联锁动作判断。
- 煤化工 – 气化炉 SIS 联锁 炉温、压差安全开关，现场手动急停信号采集，保障气化装置安全。
- 天然气处理厂 – 压缩机组 BMS 机组保护 压缩机轴振、轴位移开关量报警信号采集，机组联锁保护。
- 精细化工 – 反应釜安全保护 超温超压安全开关采集，防止反应失控。
案例：山东某化工园区 ESD 系统抢修 去年 7 月，山东化工厂 TSxPlus SIS 系统 DI3201 模块出现随机通道诊断报警，部分压力开关信号偶发丢失。仪表工程师确认模块内部通道电路老化。 康吉森原厂备件交付周期长达 9 周，这套 ESD 系统是精馏塔核心安全联锁，长期带故障运行存在安全风险，只能等待月度短停机窗口。 我们备件完成 TMR 通讯、全通道仿真与 SOE 功能测试后发货。现场在计划停机窗口完成模块更换，硬件组态下装，全部 32 通道自检正常，诊断告警消除。 该化工企业后续采购 1 块 DI3201 作为 SIS 系统应急备件。
