描述
产品深度介绍

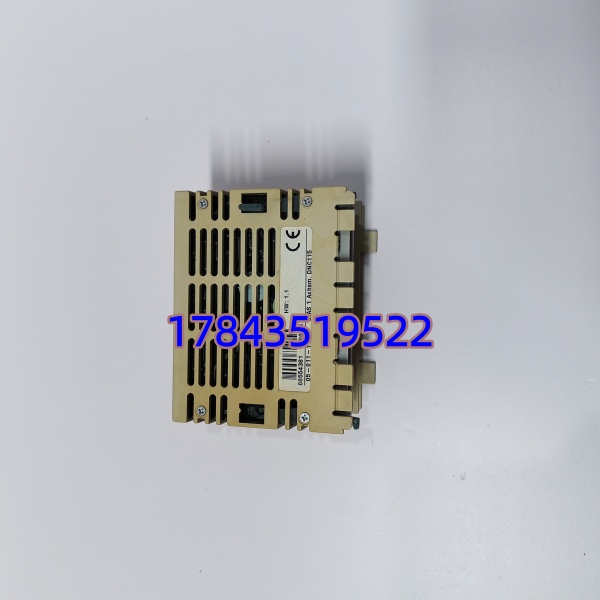

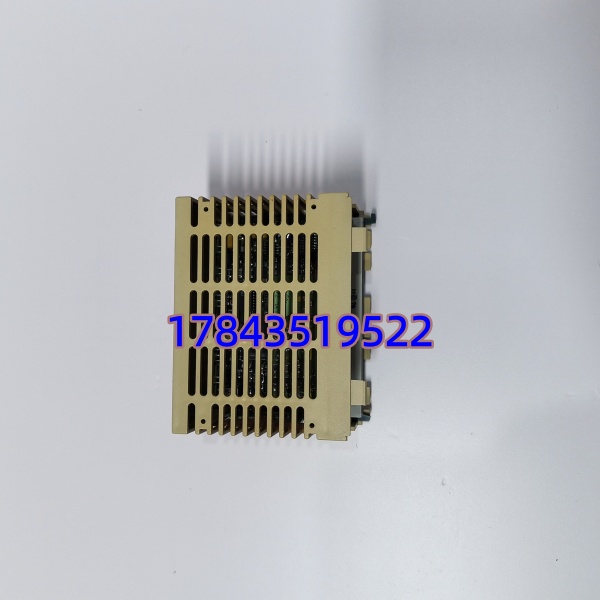

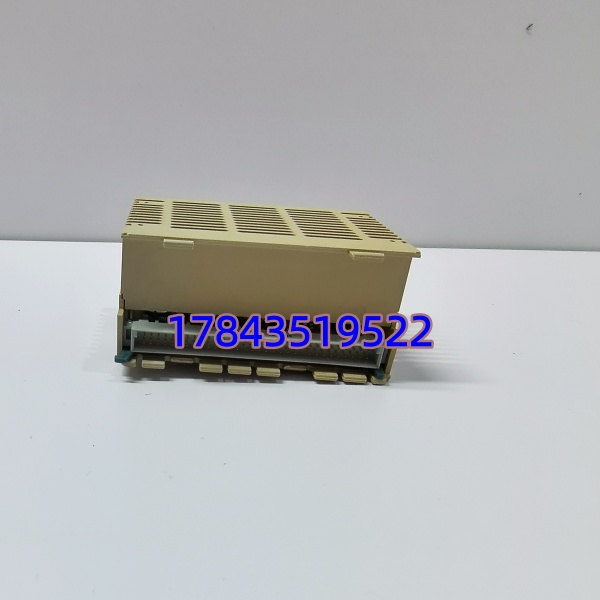

SIGMATEK DNC115 是奥地利西格玛泰克 C-DIAS 系列的单轴高速定位模块，专为精密运动控制设计。集成编码器接口、高速计数、模拟输出与数字 I/O，单槽位完成闭环控制，广泛用于机器人、包装、印刷、木工等设备。
模块支持 RS422 增量编码器（最高 125kHz），16 位 4 倍频计数达 500kHz，12 位 ±10V 模拟输出直接驱动伺服或变频器。通过 DIAS 总线与 SIGMATEK CPU 无缝通信，具备毫秒级响应与亚毫米级定位精度。
关键技术规格
| 参数项 | 技术数据 |
|---|---|
| 型号 | DNC115 |
| 制造商 | SIGMATEK GmbH & Co KG（奥地利） |
| 控制轴数 | 1 轴（单轴定位） |
| 编码器接口 | RS422（A,/A,B,/B,R,/R），最大 125kHz |
| 计数分辨率 | 16 位，4 倍频最高 500kHz |
| 模拟输出 | ±10V DC，12 位（5mV / 步），短路保护 |
| 数字输入 | 3 路（参考 / 限位） |
| 数字输出 | 2 路光耦（释放 / 方向） |
| 通信总线 | DIAS 背板总线 |
| 供电 | +5V/0.6A（短路保护） |
| 工作温度 | 0°C ~ +60°C（存储 – 20°C~+85°C） |
| 尺寸（宽 × 高 × 深） | 约 100×50×70 mm |
质量检测流程
- 入库验收：核对原厂序列号与装箱单，外观无腐蚀、维修痕迹
- 功能测试：C-DIAS 机架通电，测试 16 位计数、12 位模拟输出、RS422 编码器通信、DIAS 总线
- 电气检测：绝缘电阻 > 10MΩ，功耗稳定，短路保护正常
- 固件验证：读取固件版本并备份，记录配置参数
- 包装出库：防静电袋密封，贴 QC 合格标签，配测试报告
技术避坑指南
1. 编码器接线错误
- 风险：A/B 相序接反导致定位反向或抖动
- 避坑：严格按手册差分信号接线（A/Ā、B/B̄、R/R̄），接线后测试转向
- 案例：现场接错相序，电机反转且定位不准，调整后正常
2. 模拟输出负载不匹配
- 风险：负载电阻 < 100kΩ 导致输出精度下降、漂移
- 避坑：确保伺服 / 变频器输入阻抗≥100kΩ，避免并联负载
- 提醒：12 位输出精度 0.4%，负载不匹配会放大误差
3. DIAS 总线地址冲突
- 风险：多模块地址重复导致通信中断、数据错乱
- 避坑：更换前记录旧模块地址，新模块拨码一致；单机架地址唯一
- 警示：总线故障易引发定位失控，务必核对地址
4. 静电击穿（ESD）
- 风险：干燥环境未防护，模块芯片烧毁
- 避坑：全程防静电手环 + 防静电垫操作
- 警示：见过工程师裸手操作，通电后模块冒烟，损失惨重
