描述
产品详情

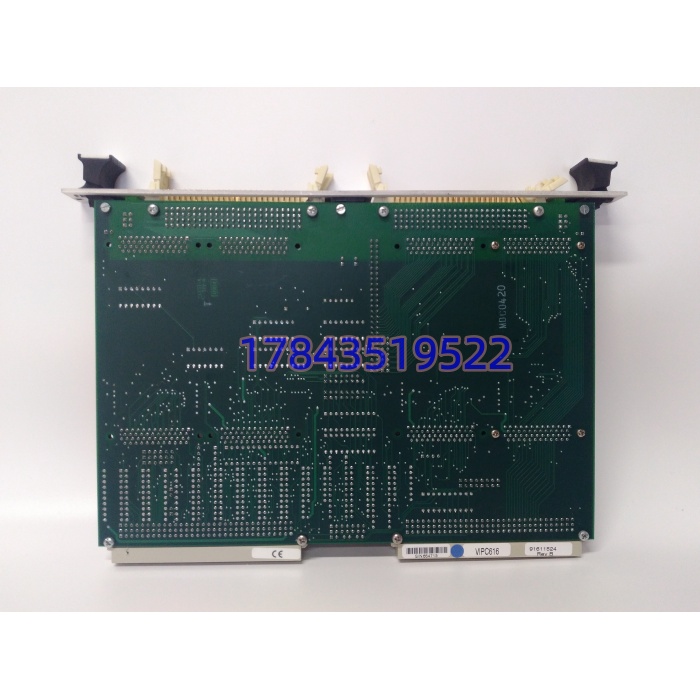

・型号：VIPC616，物料号 91611524，版本 0360‑1152D・品牌：SBS Technologies・系列：VIPC VME‑IP 载板
规格参数
| 参数名称 | 参数详情 |
|---|---|
| 硬件标识 | VIPC616，91611524，0360‑1152D |
| 板卡规格 | 6U VME 标准，尺寸 160×233mm，重量 0.34kgpanic05.la… |
| IP 插槽 | 4 个单宽 IP 模块，可装 2 个双宽 IP 模块 |
| IP 时钟 | 固定 8MHz，不支持 32MHz IP 时钟 |
| VME 总线 | 支持 A32 寻址，IRQ1‑IRQ7 中断路由；不支持 IP DMA 传输 |
| 板卡功耗 | 不含 IP 模块，+5V 610mA 典型，±12V 不消耗电流panic05.la… |
| 状态指示 | 每 IP 槽对应访问 LED，两路电源检查 LED |
| 外部 I/O 接口 | 4 组 50Pin 扁平电缆锁存连接器 |
| 工作温度 | 0℃~+70℃（以原厂手册为准）panic05.la… |
| 存放温度 | -10℃~+85℃ |
| 湿度条件 | 5%‑95% RH，无凝露 |
| 生命周期 | 原厂永久停产，市面流通库存件、拆机备件 |
产品介绍

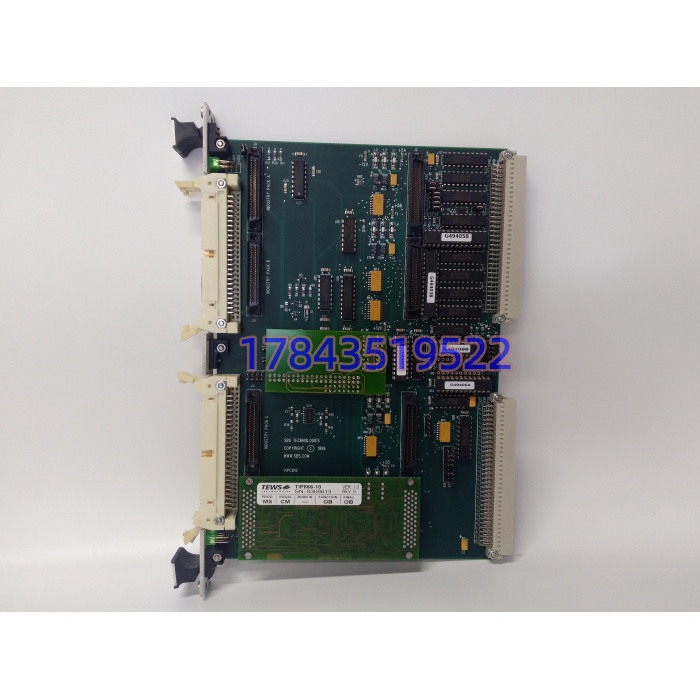

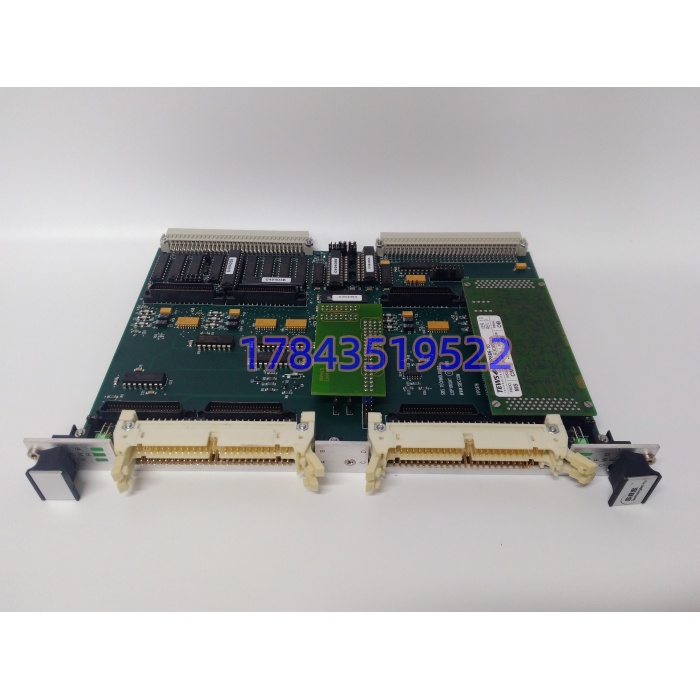

VIPC616 是 VME 工控系统的 IndustryPack 载板，本身不带 I/O 功能，依靠插接第三方 IP 功能模块（模拟采集、串口、数字量等）扩展系统 I/O，实现 VME 主控和 IP 模块之间信号、中断、地址的桥接转换。
坦白讲，该板存在硬件限制：IP 时钟仅 8MHz，不支持 IP DMA；部分需要 32MHz 时钟的高速 IP 模块无法跑满性能，不能直接和 VIPC618 混为一谈。拆机件高频故障点：VME 背板 P1/P2 连接器氧化、IP 插槽簧片松弛、PLD 可编程逻辑器件老化；面板 LED 可以点亮，不等于全部 IP 插槽、中断路由功能正常。更换备件之后，需要核对 IP 模块是否兼容 8MHz 时钟，直接沿用原有 IP 模块有可能出现通讯异常。
应用场景与行业案例
痛点切入：我在现场遇到过，这块载板插槽接触不良，会造成个别 IP 模块随机离线，整套 VME 测试系统直接报错停机。很多老设备、试验平台、专用工业设备依旧在运行 VME 架构，原厂早已停止供货；换件之后没有核对 IP 模块时钟需求，上机之后部分 IP 模块无法识别，耗费大量排查时间。
典型场景
- 工业专用测试设备：VME 架构试验台，通过 IP 模块扩展模拟、数字采集通道。
- 轨道交通老款车载控制系统：存量 VME 硬件平台 I/O 扩容与备件替换。
- 科研实验室采集系统：基于 VME 总线的长期数据记录平台利旧维护。
- 特种装备存量改造：整机架构不能改动，仅更换故障载板备件。
真实案例某研究所 VME 测试系统，随机出现其中一路 IP 串口模块失联，重启机箱偶尔恢复。维护人员先怀疑 IP 模块损坏，更换新 IP 模块，故障依旧。拆机检查 VIPC616，对应插槽簧片长期热循环出现轻微松弛，IP 模块受力后接触间断。更换同型号 VIPC616 载板，上机前核对现场 IP 模块只需要 8MHz 时钟，安装时 IP 模块完全推到底，锁紧固定扳手。整机上电，多轮长时间拷机，IP 模块不再离线。事后运维定规矩：该备件入库，上机前核对 IP 模块时钟规格；安装 IP 模块必须锁紧扳手，不能仅推入插槽。
