描述
产品深度介绍

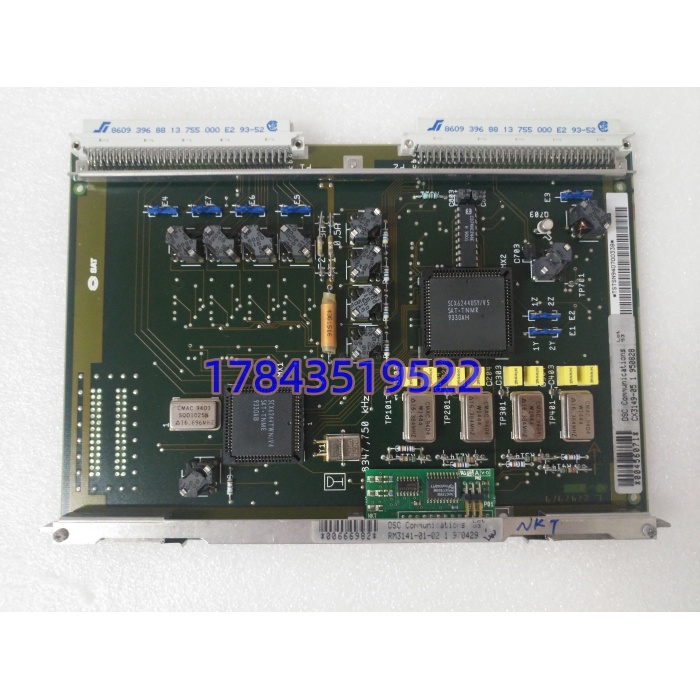

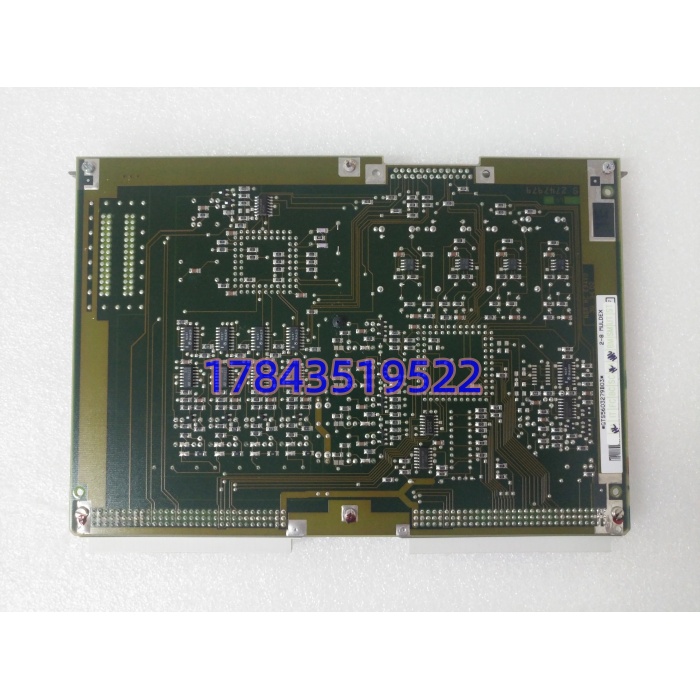

SAT RM3141-01-02（CM3141-01-02）是 SAT 旗下工业自动化核心控制板卡，专为复杂工况下的数据采集与闭环控制设计，广泛用于液压系统、运动控制、过程监控等场景。模块集成高速处理器，具备强实时数据处理能力，可对接各类传感器与执行器，实现精准控制输出。
采用高可靠硬件设计，支持宽电压供电与宽温运行，适配工业现场严苛环境；自带故障诊断与报警功能，可快速定位异常，降低停机风险；支持 Modbus RTU 通讯，方便接入上位系统实现远程监控与调试。作为老旧设备升级与关键备件，它能有效提升系统稳定性与控制精度。
关键技术规格
| 参数项 | 参数值 |
|---|---|
| 型号 | RM3141-01-02（CM3141-01-02） |
| 品牌 | SAT |
| 供电电源 | 24V DC（20.4–28.8V） |
| 工作温度 | -20°C 至 +60°C |
| 存储温度 | -40°C 至 +85°C |
| 通讯协议 | Modbus RTU |
| 安装方式 | DIN35 导轨安装 |
| 尺寸（宽 × 高 × 深） | 150×260×23 mm |
| 重量 | 约 0.5 kg |
| 认证 | CE、UL、RoHS |
| 核心功能 | 数据采集、闭环控制、液压驱动、故障诊断 |
技术避坑指南
- 型号混淆（RM3141 vs CM3141）
- 问题：市场上标注 RM3141-01-02 与 CM3141-01-02 易被当成两款产品
- 避坑：两者为同一款模块的双编号（RM 为系列号，CM 为物料号），订货时需完整提供 “RM3141-01-02 CM3141-01-02”
- 案例：曾有客户只报 CM3141-01-02，供应商发错旧版本，导致程序不兼容
- 供电电压与极性错误
- 问题：误接 12V/110V 或正负极接反，模块不启动或烧毁
- 避坑：严格采用24V DC供电，正负极对应端子（+24V/GND）；上电前用万用表测量电压与极性
- 警示：现场电压波动大时，建议加装浪涌保护器，避免冲击损坏
- 通讯参数不匹配
- 问题：Modbus RTU 地址、波特率、数据位 / 校验位设置错误，通讯失败
- 避坑：默认参数为地址 1、波特率 9600、8N1；替换前读取旧模块参数，新模块完全复刻
- 教训：某项目未核对参数，通讯一直超时，排查 4 小时才发现波特率设为 19200
- I/O 接口定义误接
- 问题：数字量 / 模拟量接口混淆，或负载功率超标，导致输出损坏
- 避坑：核对手册区分 DI/DO/AI/AO 接口；继电器输出最大 10A，不可驱动大功率负载
- 提醒：液压阀等感性负载需加装续流二极管，防止反向电动势击穿模块
- 安装空间与散热不足
- 问题：导轨安装过密，相邻模块紧贴，散热不良导致高温报警
- 避坑：模块两侧预留≥20mm 散热间隙；环境温度超 50°C 时，加装散热风扇
- 经验：夏季高温环境，散热不良易引发模块死机，重启后反复故障
常见问题解答（FAQ）
Q1：RM3141-01-02 和 CM3141-01-02 是同一款吗？可以直接替换吗？A：是同一款模块，双编号标识（RM 为系列型号，CM 为物料编码），可直接替换，功能、接口、参数完全一致。
- 替换要点：直接安装，复刻原模块通讯参数与 I/O 配置，无需改程序
- 区别：仅标签印刷不同，硬件与固件无差异建议订货时同时提供两个编号，避免供应商发错货。
Q2：这个模块主要用在什么设备上？A：核心用于液压控制系统、工业运动控制、小型 DCS/PLC 系统，常见场景：
- 冶金：轧机液压伺服控制、辊缝调节
- 工程机械：泵车、盾构机液压驱动控制
- 制造业：自动化生产线执行机构控制
- 能源：小型电站过程监控、阀门控制本质是通用型工业控制板卡，适配需要闭环控制与数据采集的设备。
Q3：支持热插拔吗？更换时需要停机吗？A：不支持热插拔，必须断电更换：
- 带电插拔易导致背板接口烧毁、模块芯片击穿
- 更换步骤：断电→放电（5 分钟）→防静电操作→拆卸 / 安装→上电
- 冗余方案：关键系统可配置双模块冗余，实现不停机切换备用模块现场无冗余配置时，务必停机操作，避免设备损坏与安全事故。
