描述
产品深度介绍

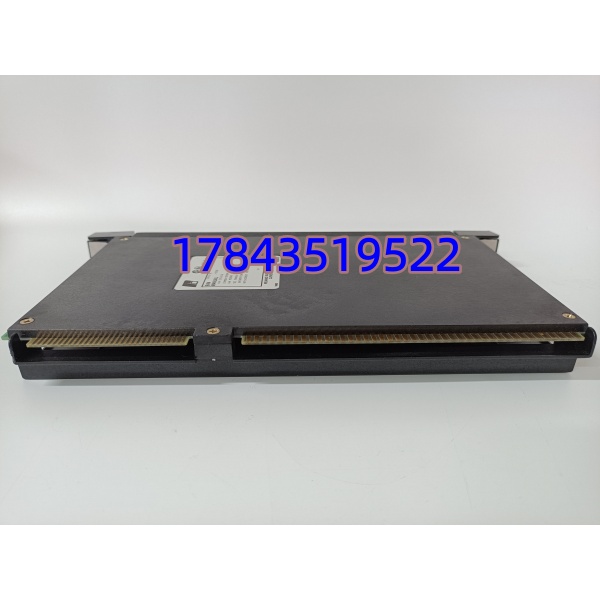

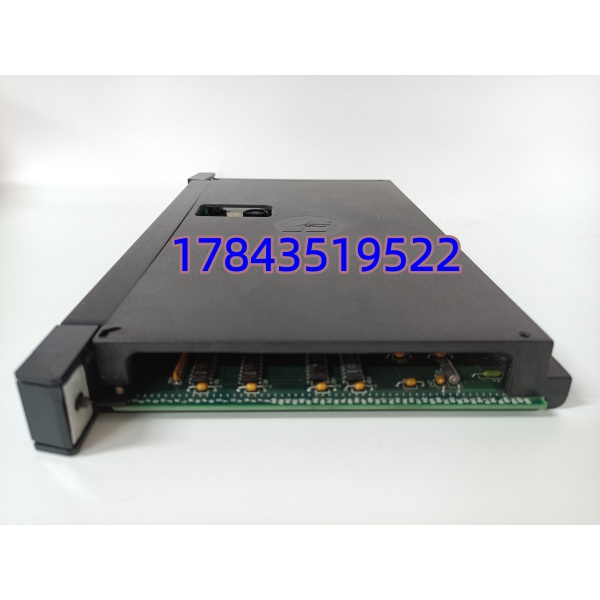

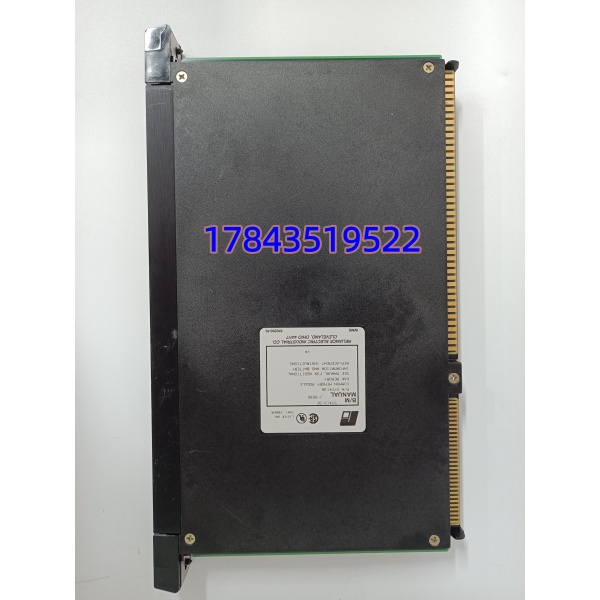

57C413B 是 Reliance AutoMax 运动控制 PLC 专用远程 I/O 通讯适配卡，作为本地主控机架与现场远程 IO 分站的数据中转核心，双通道总线架构可实现单通道组网或双总线冗余备份。模块负责下发运动控制、开关量输出指令，同步采集远程机架模拟量、数字量、编码器脉冲信号，适配多传动、多机架分布式产线布局。
板卡内置独立光电隔离电路，隔绝变频器、伺服电机启停带来的高频电磁干扰，避免总线乱码、远程站点离线、运动指令丢失问题。国内大量造纸、冶金、线材加工、金属冲压产线早年配套 AutoMax 系统，57C413B 长期 24 小时不间断总线收发，易出现单通道通讯失效、总线频繁断连、ERR 故障灯常亮；原厂海外调货周期普遍 60 天以上，现货库存用于产线大修、通讯故障紧急抢修，原有总线接线、机架插槽定义完全通用，替换无需改动现场二次布线。
应用场景与行业案例
现场工程痛点金属加工、造纸、线材轧制存量 AutoMax 自动化产线依靠 57C413B 连接多台远程 IO 机架与伺服驱动分站。模块老化故障后会出现远程点位全部离线、伺服调速指令无法下发、生产线连锁停机；产线属于连续不间断加工工况，停机每小时直接造成原料报废、产能亏损，原厂供货周期过长，长期单通道带病运行存在全线停机风险。
典型应用场景
- 造纸行业 – 高速纸机分布式传动系统纸机烘缸、压光机多伺服分站远程通讯，远程温度、张力采集，多段速度同步控制指令转发。
- 冶金线材加工 – 拉丝 / 轧钢生产线多机架远程 IO 分站组网，采集张力传感器、限位开关信号，下发拉丝机速度、张力调节指令。
- 金属冲压成型 – 多工位伺服冲压产线车间分布式远程安全开关、光栅信号采集，冲压伺服启停、位置定位指令远程传输。
- 线缆挤出行业 – 塑料挤出包覆生产线挤出机温度、压力远程采集，牵引、收卷多电机同步调速总线通讯。
- 汽车零部件 – 自动化冲压焊接流水线厂区长距离分布式 IO 分站组网，冗余总线保障焊接、冲压设备不间断联动运行。
真实项目案例今年上半年，江苏某大型线材拉丝厂 AutoMax 控制系统一块 57C413B 单路总线通道彻底失效，8 台远程拉丝伺服分站只能依靠单通道运行，总线负载过高频繁断线，产线每日多次连锁停机。联系 Reliance 代理商确认型号停产，海外调货周期超两个月。我方仓库备全新原装 57C413B 通讯适配模块，出库完成背板总线握手、双通道全波特率收发、24 小时带载老化全套测试，附带完整纸质检测报告。货物 36 小时送达厂区，检修人员更换前完整记录旧模块总线地址、终端电阻拨码，新模块复刻原有组态参数后上机，双通道总线通讯恢复稳定，所有远程伺服、采集点位无丢包，拉丝产线恢复 24 小时连续稳定生产。
技术避坑指南
1. 固件版本不匹配远程站点离线问题：57C413B 分多批次迭代固件，新版固件报文格式与老旧 AutoMax 主控软件不兼容，上机后所有远程 IO 分站扫描失败、点位全部离线。避坑：拆机前通过编程软件读取旧模块固件版本，采购时确认供货模块固件适配区间；版本差异过大可提前完成固件降级适配。现场实例：某造纸厂检修未核对固件，直接更换新版 57C413B，整条纸机远程传动分站全部失联，停机调试 2.5 小时完成固件匹配，中断纸机生产。
2. 总线终端电阻拨码配置错误问题：远程总线首尾两端未开启 120Ω 终端电阻，或中间分站误开启电阻，总线信号反射造成通讯频繁掉线、点位跳变。避坑：更换前完整拍摄旧模块拨码位置，仅总线最前端、最后一块通讯模块开启终端电阻，中间所有模块全部关闭。
3. 总线 A/B 信号线序接反通讯无响应问题：总线差分信号线正负接反，模块 TX 灯闪烁但无法读写远程 IO 分站数据。避坑：对照原厂总线图纸区分 A、B 信号线，分段接线、分段上电，逐个分站校验通讯连通性。
4. 机架总功耗超标模块随机断连问题：老旧 AutoMax 机架电源单元老化，机架内多块 CPU、通讯、IO 模块总功耗接近电源上限，57C413B 出现不定时总线掉线、故障灯误报。避坑：单模块功耗 7.2 W，统计机架全部模块总功耗，预留 20% 以上电源余量；电源使用超 8 年建议同步更换冗余电源单元。
5. ESD 静电击穿总线收发芯片问题：干燥秋冬无防静电措施直接插拔模块，静电击穿总线驱动芯片，单通道或双通道永久失效。避坑：拆装、调试全程佩戴防静电手环，工作台铺设防静电垫；拿取板卡仅握持塑料外壳，禁止直接触碰电路板元器件与金手指。曾有现场维护人员徒手插拔模块，两路总线通道直接烧毁报废。
6. 混淆 AutoMax 系列外观相近通讯卡不可互换问题：AutoMax 系列 57C411、57C412、57C413B 外形尺寸相近，但总线协议、通道数量、分站挂载能力完全不通用，不可直接互换替换。避坑：采购前核对旧板丝印完整型号 57C413B，不可仅凭通用系列编号下单。
