描述
关键技术规格
| 参数项 | 技术指标 |
|---|---|
| 型号 | PMC008A 700502 |
| 制造商 | RAMIX（Abaco Systems 旗下） |
| 功能 | PMC 转 Mezzanine 接口适配 |
| PCB 层数 | 多层工业级 PCB，镀金触点 |
| 外形尺寸 | 标准 PMC 规格（约 150×100×50 mm） |
| 工作温度 | -20℃ ~ +60℃ |
| 适配系统 | 工业控制计算机、嵌入式系统、DCS/PLC 背板扩展 |
| 安装方式 | 标准 PMC 插槽固定 |
| 重量 | 约 0.5 kg |
| 认证 | 工业级抗振动、抗冲击设计 |
产品深度介绍

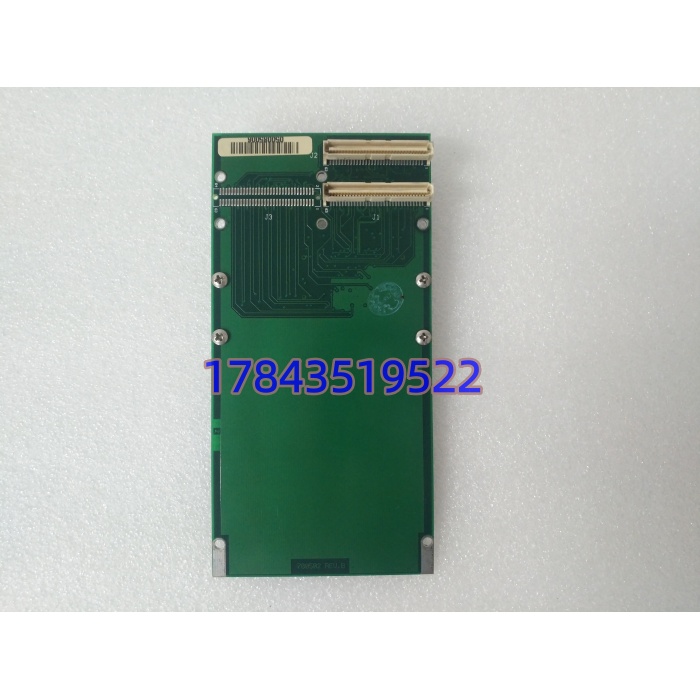

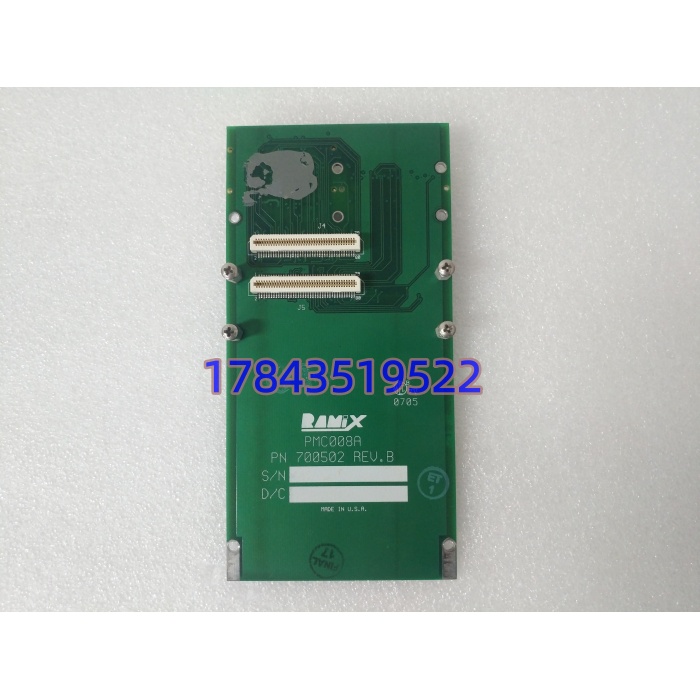

RAMIX PMC008A 700502 是 Abaco Systems 旗下 RAMIX 品牌的工业级 PMC 至夹层卡适配模块，专为工业控制计算机与嵌入式系统的背板扩展设计。
应用场景与行业案例
工程痛点
工业控制计算机与嵌入式系统常面临背板接口不兼容问题：PMC 标准卡与夹层卡接口定义不同，无法直接对接，导致系统扩展困难、设备升级成本高，且市面适配卡多为商用级，抗干扰与稳定性不足。
典型应用场景
- 工业控制计算机 – 背板扩展用于工控机 PMC 插槽扩展夹层卡，实现多通道 I/O、通讯接口扩展，适配生产线监控、数据采集系统。
- 轨道交通 – 车载控制单元列车车载控制器背板信号转接，抗振动、宽温设计，适配车载严苛环境，保障控制信号稳定。
- 军工设备 – 嵌入式系统适配军工嵌入式计算机接口扩展，镀金触点确保长期可靠，符合军工级抗干扰与稳定性要求。
- DCS 系统 – 控制器背板扩展化工、电力 DCS 控制器 PMC 接口转夹层卡，实现冗余模块、通讯模块扩展，提升系统兼容性。
真实案例
去年，某轨道交通设备制造商升级车载控制器，原系统采用 PMC 接口，新功能模块为夹层卡接口，无法直接安装，重新开发背板周期长、成本高。我们提供 20 块全新 RAMIX PMC008A 700502 适配模块，直接插入 PMC 插槽，快速对接夹层卡模块，无需修改原系统背板。模块通过车载振动与宽温测试，安装后系统稳定运行，项目周期缩短 60%，客户反馈：“这款适配卡解决了接口兼容难题，稳定性远超预期。”
质量控制流程
- 入库验收检测
- 核对 Abaco 原厂序列号、出厂标签，查验原厂质检报告
- 外观无划痕、无腐蚀、无变形，PCB 镀金触点无氧化、无磨损
- 核对型号与批次，确保非翻新 / 二手，原厂防静电袋未拆封
- 上机功能测试
- 测试环境：工业控制计算机 PMC 测试机架
- 测试内容：接口导通性测试、信号传输稳定性测试、热插拔测试、24 小时老化测试
- 记录：触点接触电阻＜0.1Ω，信号无丢包，生成测试报告
- 电气参数测试
- 绝缘电阻：500V 摇表测试＞20MΩ
- 导通性能：全触点导通无断路、无短路
- 抗干扰：模拟工业电磁环境，信号传输无异常
- 固件 / 配置验证
- 核对 PCB 版本（Rev B），适配 PMC008A 系列标准
- 记录触点定义与适配接口参数，确保与原厂一致
- 最终质检与包装
- 质检员签字确认，贴 QC 合格标签
- 防静电袋密封，气泡膜 + 防潮纸箱包装，附原厂检测报告
技术避坑指南
- 接口触点污染导致通讯失败
- 问题：模块镀金触点沾染灰尘、油污，或氧化，导致接触不良、信号中断
- 避坑：安装前用无水酒精擦拭触点；佩戴防静电手套操作；存放于干燥防静电环境
- 案例：某项目直接上手安装，触点沾染汗液，运行 1 周后频繁断连，清洁后恢复正常
- 安装扭矩过大损坏 PCB
- 问题：固定螺丝扭矩过大，导致 PCB 变形、线路断裂，模块报废
- 避坑：使用专用螺丝刀，扭矩控制在 0.3-0.5N・m；对角均匀拧紧螺丝
- 警示：工业 PCB 板薄且精密，暴力安装极易造成不可逆损坏
- 热插拔操作不当烧毁模块
- 问题：带电插拔时未按规范操作，瞬间电流冲击烧毁触点或芯片
- 避坑：热插拔时先断开信号链路；插拔动作快速平稳；避免在系统高负载时操作
- 经验：虽支持热插拔，但频繁带电插拔会缩短使用寿命，非必要建议断电操作
- 静电防护不到位击穿线路
- 问题：冬季干燥，未做防静电措施，插拔模块时静电击穿 PCB 线路
- 避坑：佩戴防静电手环，在防静电垫上操作；模块存放于防静电袋；避免接触 PCB 裸露线路
- 数据：工业适配卡静电损坏率超 40%，维修成本高且难以排查
