描述
关键技术规格
| 参数项 | 技术参数 |
|---|---|
| 物料订货编码 | R911335435 |
| 完整铭牌型号 | CSH01.1C-SE-EN2-NNN-NNN-NN-S-XP-FW |
| 总线标准 | SERCOS III 光纤实时运动总线，通讯周期 62.5μs |
| 编码器支持 | EN2=EnDat 2.1 数字编码器，兼容 IndraDyn 同步伺服电机 |
| 控制算力 | 硬件浮点 DSP，单轴位置环周期 62.5μs |
| 安全功能 | XP=Safe Motion 安全运动，支持 STO、SLS、SS1 SIL2 等级 |
| 模拟通道 | 1 路模拟输入、2 路模拟输出，0~10V 工艺信号适配 |
| I/O 端子 | 内置本地数字输入输出，无需额外扩展端子板 |
| 整机供电 | 功率单元背板 24V DC，额定功耗 7.5W |
| 安装形式 | CSH 系列功率单元标准插槽直插式安装 |
| 工作环境 | 0℃~+60℃，存储 – 40℃~+70℃，ISA G3 防腐三防 PCB 涂层 |
| 防护等级 | IP20，控制柜内部安装 |
| 合规认证 | CE、UL、EN61508 SIL2、DNV 船级社认证 |
| MTBF | 196000 小时 |
| 配套调试软件 | IndraWorks V14 及以上版本 |
产品深度介绍

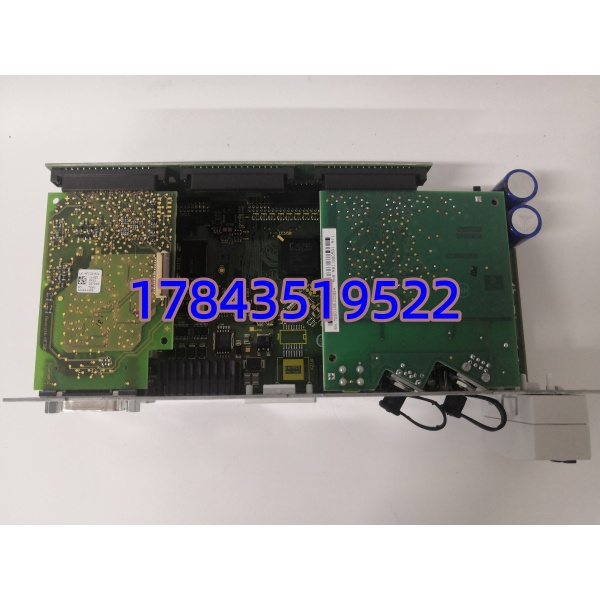

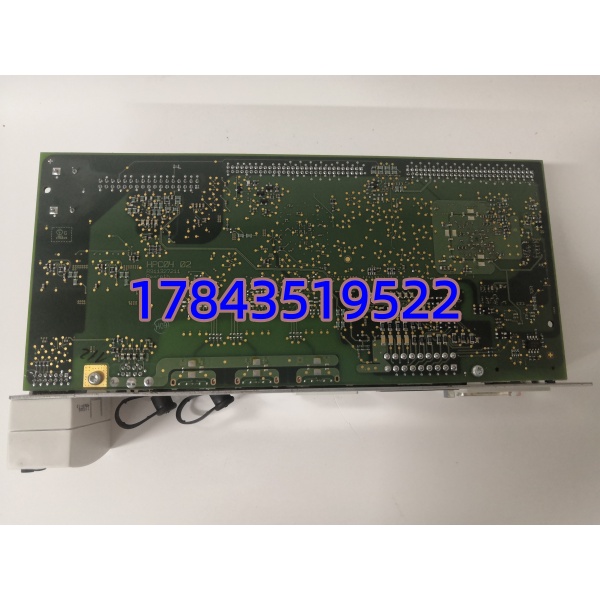

REXROTH R911335435（CSH01.1C-SE-EN2-NNN-NNN-NN-S-XP-FW）是 IndraDrive 模块化伺服系统高端单轴控制单元，作为整套功率单元的运动运算核心。板卡搭载独立硬件浮点 DSP，实现高速三环闭环控制，原生 EnDat2 数字编码器接口，信号抗干扰能力远优于传统增量编码器；SERCOS III 光纤总线隔绝强电干扰，多轴同步误差可控制在微秒级。内置 XP 安全运动功能，无需额外安全模块即可实现安全转矩关断、安全限速，满足机床、包装设备安全规范。整机 PCB 喷涂完整三防绝缘涂层，适配电厂、印刷车间粉尘、轻微腐蚀工况；存量 CSH 系列功率单元控制板故障后同型号直接插拔替换，导入原有电机辨识、电子凸轮程序即可连续生产。
应用场景与行业案例
工程痛点描述
印刷、机床、锂电、包装整条产线定位、张力控制全部依靠 CSH01.1C 运算，控制单元编码器通道漂移、总线通讯超时后设备定位偏差超标，产线只能降速生产，成品报废率大幅上升。原厂海外调货周期超 3 个月，长时间带病运行持续损耗原料，现货备件可快速完成更换抢修。
典型应用场景
- 印刷后道加工设备 – 分切、复卷、模切多轴同步系统多辊道张力浮点闭环、电子凸轮裁切逻辑运算，高精度定长定位控制。
- 数控加工机床 – 铣床、磨床进给单轴伺服系统主轴、进给轴位置环高速运算，轮廓插补、零点寻优精准控制。
- 锂电自动化设备 – 极片分切、卷绕定位伺服微米级重复定位要求，高速启停无抖动，适配薄膜类轻薄物料。
- 食品医药包装设备 – 立式制袋、灌装、贴标机组多轴同步跟随、定长裁切、物料输送连续运动控制。
真实抢修案例
去年春季，华东某软包装复卷产线 2 号轴 R911335435 编码器通道漂移，卷材分切长短参差不齐，报废料每日超数吨。咨询原厂确认调货 14 周，我方库存完成 24 小时满载、高低温循环测试当日发出，3 天送达厂区。停机 1.5 小时完成控制单元插拔更换，完整导入凸轮、张力 PID 参数后，产线恢复额定速度稳定生产。
核心卖点与差异化
- 原生 EnDat2 数字编码器接口，对比增量编码控制板，粉尘、油污工况下不会出现定位随机漂移，降低 80% 校准频次
- SERCOS III 光纤实时总线，多轴同步精度微秒级，印刷、锂电多轴同步产线不会出现裁切错位、张力波动
- 板载 XP SIL2 安全运动功能，省去独立安全模块，减少柜内硬件数量与故障点位
- 硬件浮点 DSP 三环运算，高速启停、薄物料张力控制无震荡，成品良率显著提升
- 出厂执行 24 小时满载通电 + 高低温循环老化测试，每块附带纸质检测报告，可提供上机满载测试实拍视频核验
- 全新原装原厂编码完整，配套 SIL2 安全合规认证，满足锂电、医药设备项目验收标准
