描述
关键技术规格
| 参数项 | 规格详情 |
|---|---|
| 型号 / 订货号 | PMC-HS-SERIAL / 11050-201 |
| 通道数 | 4 路独立高速串行通道 |
| 数据速率 | 同步：最高 10Mbps（外部时钟）；异步：最高 2Mbps |
| 支持协议 | 异步、单同步、双同步、HDLC、SDLC、LAPB、LAPD、ISDN、PPP |
| 物理接口 | RS-232、RS-422、EIA-449、EIA-530、V.35（软件配置） |
| I/O 接口 | 前面板 68pin、后面板 P4 连接器；可选 DB25 转接电缆 |
| 振荡器 | 标准 14.7456MHz（最高 921.6K 波特）；可定制晶振位 |
| 工作温度 | -40°C ~ +85°C（工业加固级） |
| 电源 / 功耗 | +5V DC，约 2W |
| 尺寸 / 形态 | 单层 PMC 标准尺寸，适配 VME/VPX/PCIe 夹层插槽 |
| 认证 | RoHS 合规 |
产品深度介绍

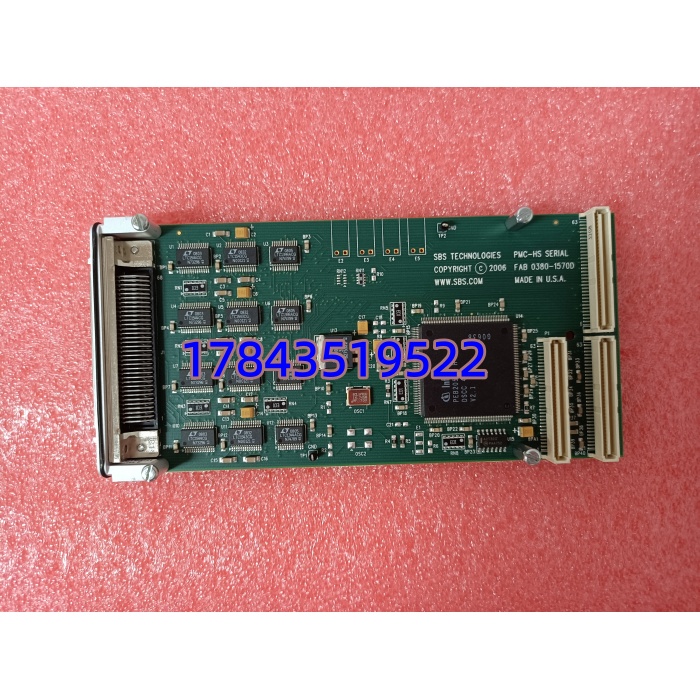

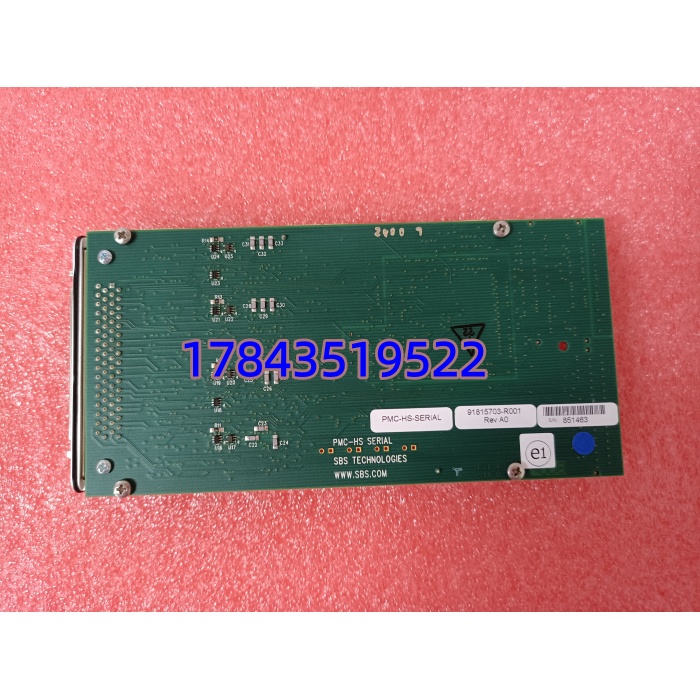

SBS PMC-HS-SERIAL（11050-201）是 Abaco Systems 旗下 SBS 品牌推出的四通道高速串行 PMC 模块，专为空间受限的嵌入式与工业实时通信场景设计。它兼容 PMC 标准，可直接插入 VME、VPX 或 PCIe 主控板夹层插槽，提供 4 路独立可编程串行通道。
模块支持异步 / 同步双模式，同步速率达 10Mbps、异步达 2Mbps，兼容 RS-232/422/V.35 等 5 种物理接口及 HDLC/SDLC 等 9 种通信协议，软件即可配置通道模式，无需硬件跳线。前后双 I/O 设计适配不同机箱布线，广泛用于航空航天、工业控制、电信设备等需要高可靠高速串口的场景。
应用场景与行业案例
工程痛点
嵌入式主控（如 MVME 系列单板机）串口数量不足、速率低，无法连接多台高速串口设备；不同设备接口 / 协议不兼容，布线复杂、调试周期长。
典型应用场景
- 航空航天 / 国防 – 机载 / 弹载数据通信适配严苛振动 / 宽温环境，连接雷达、惯导、电台等高速串口设备，保障实时数据传输。
- 工业自动化 – VME/VPX 控制系统扩展为 MVME7100 等单板机扩展 4 路高速串口，连接 PLC、仪表、串口服务器，解决原生串口不足问题。
- 电信设备 – 基站 / 传输设备数据接口支持 V.35/EIA-530 高速协议，适配电信骨干网数据传输，抗电磁干扰强。
- 轨道交通 – 车载控制与监测-40°C~+85°C 宽温运行，连接车载传感器、控制器，保障行车数据稳定传输。
真实案例
去年 3 月，某军工研究所的 MVME7100 主控系统需连接 4 台高速串口雷达设备，但原生仅 2 路串口，且速率仅 115.2Kbps，数据延迟严重。
工程师选用 PMC-HS-SERIAL 扩展，4 通道独立配置，2 路 RS-422 接雷达、1 路 V.35 接数据记录仪、1 路 RS-232 接调试终端，同步速率达 8Mbps，数据延迟从 200ms 降至 15ms。前后 I/O 布线适配机箱结构，调试仅用 1 天，系统稳定运行至今。
核心卖点与差异化
- 四通道独立可编程，单模块扩展 4 路高速串口，通道间模式 / 接口可差异化配置。
- 超高速率支持，同步 10Mbps、异步 2Mbps，是普通串口卡速率的 17 倍，适配大数据量传输。
- 全协议 / 全接口兼容，9 种协议 + 5 种接口软件切换，无需换硬件，适配多品牌设备对接。
- 工业加固设计，-40°C~+85°C 宽温、抗振动，适配军工 / 航空 / 工业恶劣工况。
- 前后双 I/O 灵活布线，适配不同机箱结构，减少转接线缆，提升稳定性。
- 即插即用适配性强，标准 PMC 形态，兼容 MVME 全系列及主流 VME/VPX 主控板。
