描述
产品详情
・型号：CB6687‑2L・品牌：PILLAR・系列：PILLAR 传动控制系统
规格参数
| 项目 | 参数 |
|---|---|
| 硬件形态 | 机架插装 PCB 板卡，D‑Sub 多针连接器 |
| 板载部件 | 隔离变压器、功率熔断器、信号滤波回路 |
| 供电 | 机架背板供电（参数需核对原厂手册） |
| 接口 | D‑Sub 外部信号接口，板内焊接线束 |
| 工作温度 | ‑10℃ ~ +60℃ |
| 存储温度 | ‑40℃ ~ +85℃ |
| 湿度 | 5%‑95% RH，无冷凝 |
| 防护等级 | IP20，控制柜柜内安装 |
| 状态指示 | 板载故障、电源 LED 指示灯 |
| 认证 | CE（以原厂手册为准） |
产品介绍

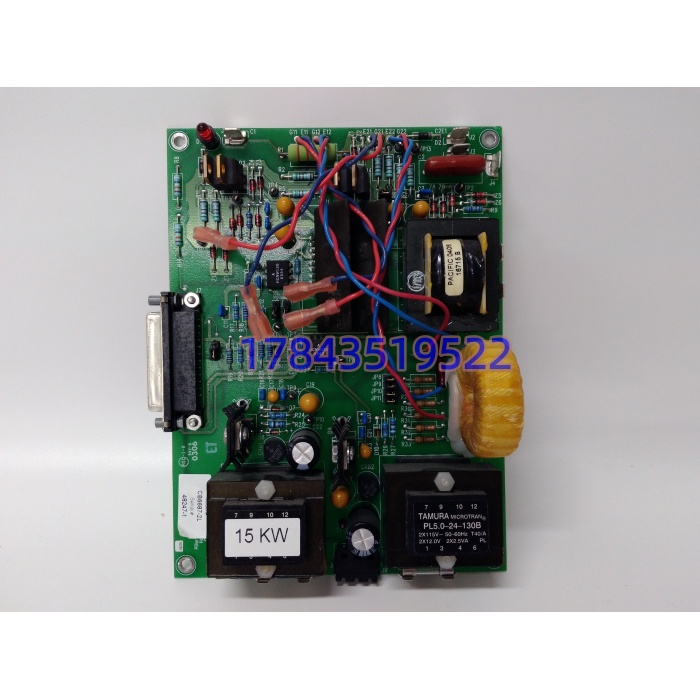

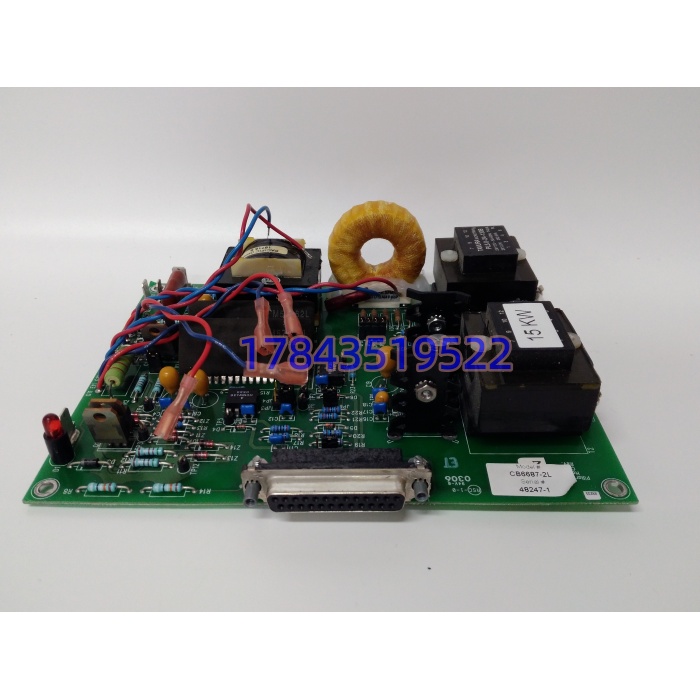

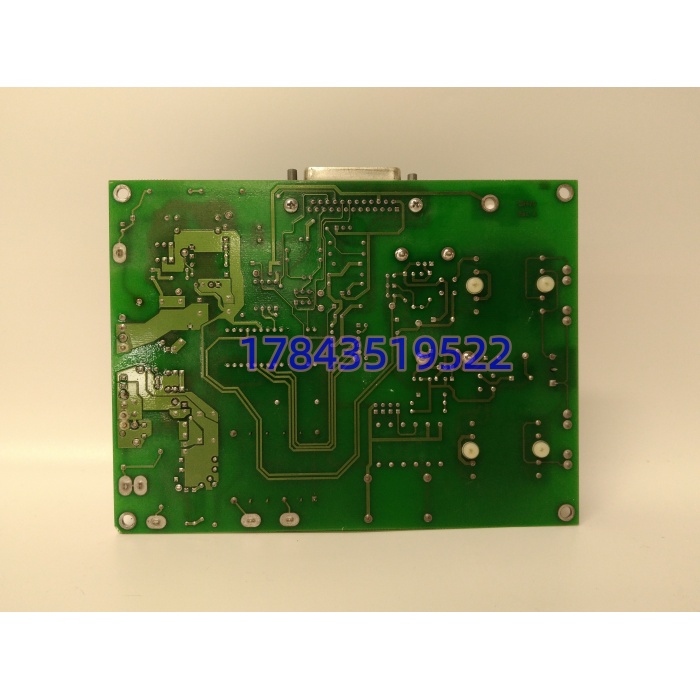

CB6687‑2L 是 PILLAR 传动设备内部电源驱动接口板，不做主控运算，主要承担功率回路供电变换、驱动脉冲隔离、负载故障检测，把主控板下发的控制脉冲隔离后送给功率器件，同时采集功率侧故障反馈回传给主控，是整套传动功率链路的中间关键板件。
坦白讲，现场很多故障表现为传动报驱动故障，维护人员反复检查功率器件，忽略本板变压器老化、内部熔断器熔断、线束焊点虚接。该型号早已生命周期终止，原厂不再提供全新货品；市面货源以拆机、经过上电检测备件为主。采购务必完整型号 CB6687‑2L；硬件版本不同，内部变压器、回路参数有改动，不可直接混用。
应用场景与行业案例
我在现场遇到过，功率桥、负载线圈全部完好，传动频繁报驱动回路故障，折腾很久才定位 CB6687‑2L 板内部变压器绕组劣化。板卡损坏会直接造成传动单元无法启动，设备停机。‑ 冶金行业 PILLAR 成套传动设备：轧机、处理线传动柜内部板件，整套柜体硬件定型，改造硬件成本高，优先备件替换。‑ 老款工业成套机组：传动功率单元配套板件，无全新原厂供货，只能使用经过功能检测的拆机件。‑ 制造业特种工艺设备：原配 PILLAR 控制系统，程序、接线定型，更换整套传动硬件工程量巨大。
真实案例：某钢厂老处理线传动柜，CB6687‑2L 板内部隔离变压器性能劣化，传动频繁报驱动故障，设备无法启机。维护人员排查功率模块、外部负载，故障没有消除。厂区没有备用板卡，采购经过上电检测的拆机件等待 34 天。备件到位前该传动单元处于停机状态。事后设备部将 CB6687‑2L 划入 A 级传动备件清单。
