描述
产品详情

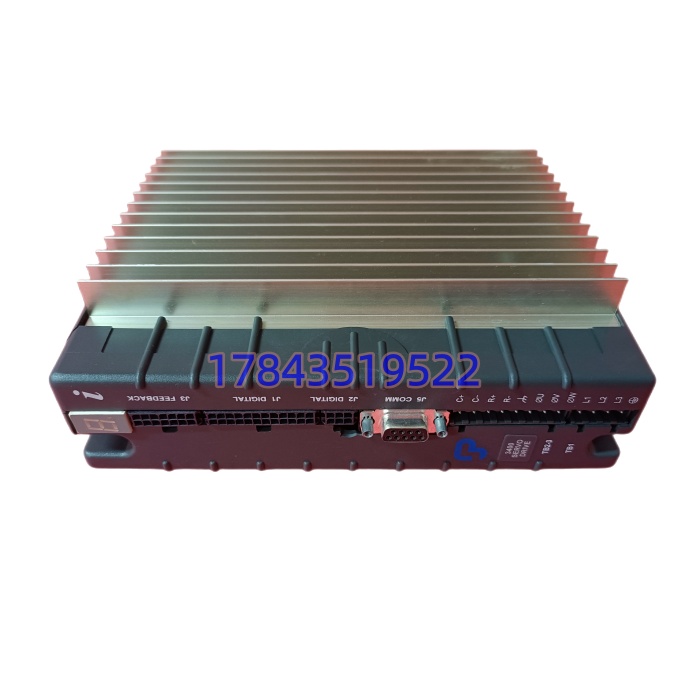

・型号：PC3406AI‑001‑E・品牌：Pacific Scientific・系列：PC3400 伺服驱动系列
规格参数
- 控制模式：速度模式、转矩模式，外部 ±10V 模拟指令给定
- 反馈：电机霍尔传感器 + 编码器反馈
- 接口：模拟指令端子、编码器接口、电机动力接线、故障继电器输出、使能信号

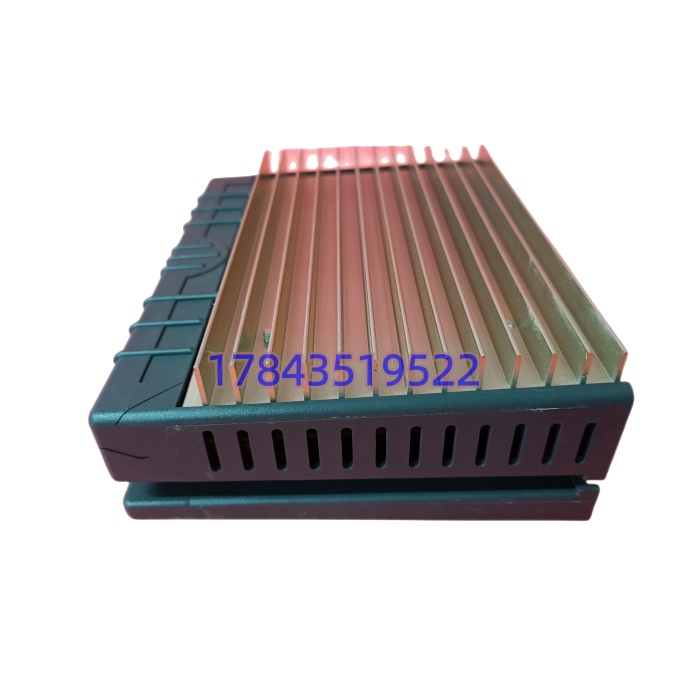

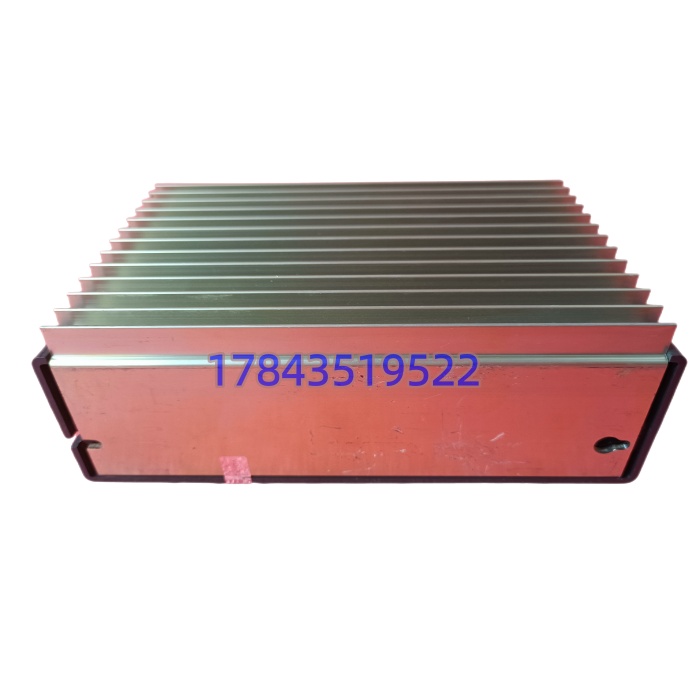

- 安装方式：柜体面板贴装，依靠外壳散热片散热
- 供电：直流母线供电（适配 PC3400 系列供电规格，以原厂手册为准）
- 故障输出：继电器触点，驱动器过流、过压、过热、电机故障输出告警
- 工作温度：0℃‑55℃，控制柜内使用，避免散热片被遮挡
- 防护等级：IP20，仅控制柜内部使用
- 硬件约束：区分 PC3406AI‑001‑E、PC3406AI‑002‑E 等子版本；模拟指令版本与数字通讯版本硬件不可互换；电机参数固件需要匹配现场电机，以原厂手册为准。
产品介绍
PC3406AI‑001‑E 是 PC3400 家族模拟指令版本无刷伺服驱动器，不靠总线通讯，依靠 ±10V 模拟电压完成速度、力矩给定，广泛用于早年进口专用设备、测试工装、老机床。驱动器内部完成电流环、速度环闭环，采集霍尔与编码器信号驱动无刷电机。
坦白讲现场经常混淆 PC3406AI 不同后缀版本，外形外壳一模一样，但指令接口、内部固件不同。我在现场遇到过拿 002 后缀备件替换 001‑E，硬件上电无报错，但模拟指令增益参数不匹配，电机转速失控，出现机构冲顶。该系列早已停产，大量老设备没有完整改造运动控制系统的预算，只能寻找拆机 / 库存备件维持生产。
应用场景与行业案例
驱动器故障，对应伺服轴直接失去动力，整套工装、测试设备停机，工序无法执行；内部功率器件局部损坏，会出现电机抖动、转速不稳、无输出力矩。
‑ 进口老旧测试工装设备：零部件耐久测试台，整套设备软件绑定模拟指令驱动。‑ 专用老式机床设备：进给轴无刷电机驱动，改造运动控制代价高。‑ 海工、船舶存量成套设备：原配 Pacific 伺服驱动，图纸回路基于 ±10V 模拟控制。‑ 实验室老化试验设备：多工位运动工装，不希望改动原有控制逻辑。
真实案例：某零部件实验室 PC3406AI‑001‑E 驱动器功率管损坏，伺服轴完全不动，耐久试验被迫中断。仓库有同系列别的后缀驱动器，外壳尺寸完全一致，接线端子可以对上，但内部固件参数不匹配，上电电机转速不受模拟指令控制，发生机构撞击。试验只能暂停，等待 ‑001‑E 备件到货耗时 5 天。事后仓库台账区分 各个后缀子版本。
