描述
详细技术参数
| 参数项 | 规格 |
|---|---|
| 工作电源 | DC 24V ±10% |
| 信号类型 | 模拟量入：4-20mA；模拟量出：比例驱动信号 |
| 控制精度 | ±0.5% 满量程 |
| 工作温度 | -10℃ ～ +60℃ |
| 存储温度 | -20℃ ～ +80℃ |
| 通讯协议 | RS485 Modbus RTU（远程组态监控） |
| 防护等级 | IP65 |
| 尺寸 | 105×85×50mm |
| 重量 | 0.6kg |
| 结构 | 通道电气隔离、抗船舶振动 & 强电磁干扰 |
产品详解

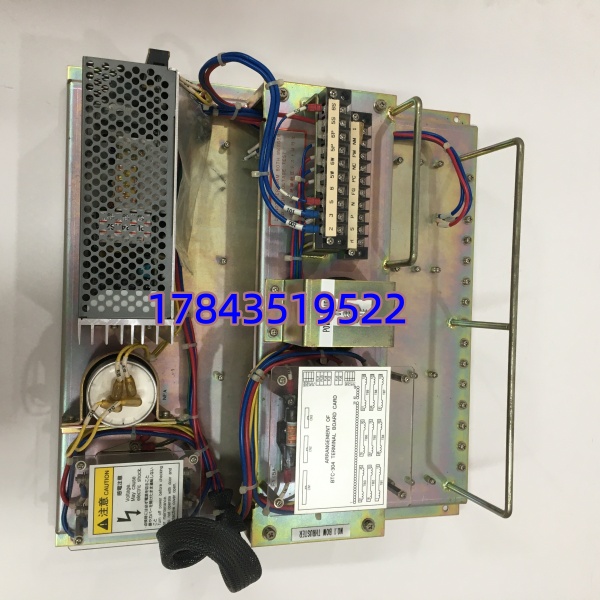

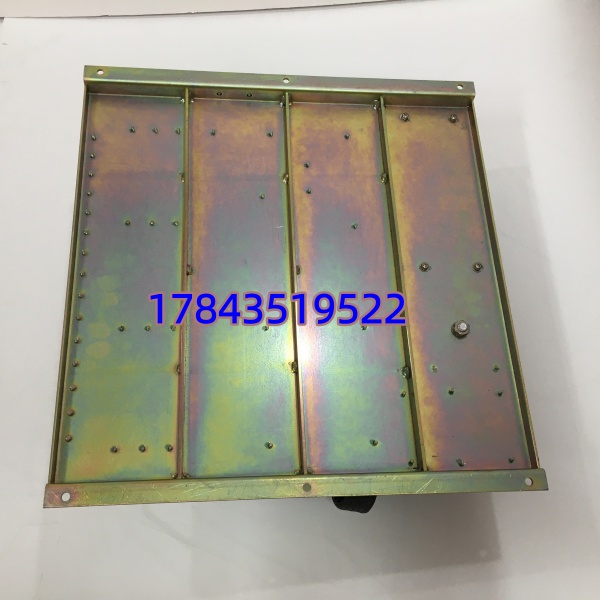

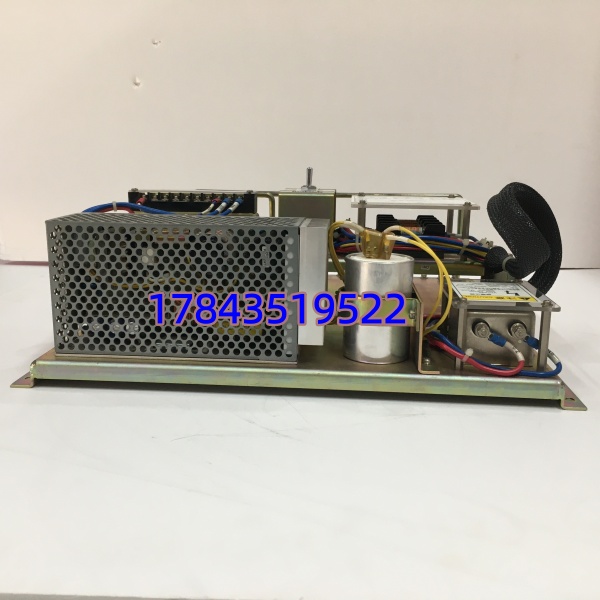

Nabtesco BTC-304 是船舶海洋工程专用液压比例控制模块，主打船舶艏侧推、全回转舵桨、机舱推进系统闭环调速。
- 接收 PLC / 主控 4-20mA 指令，精准输出比例电流驱动液压阀，稳定控制推进转速、推力与舵角
- 全通道光电隔离，抵御船舶电网浪涌、机舱强 EMI 干扰，海上恶劣环境长期稳定
- 支持 RS485 总线联网，在线调参、故障报警、运行状态上传
- 无漂移闭环算法，响应快、滞环小，适配船舶动力安全联锁逻辑
典型应用
-
- 船舶艏侧推、全回转推进器控制系统
- 海洋平台动力定位 DP 系统
- 船舶舵机液压伺服控制
- 重工液压执行机构、风电变桨配套信号控制
