描述
产品深度介绍

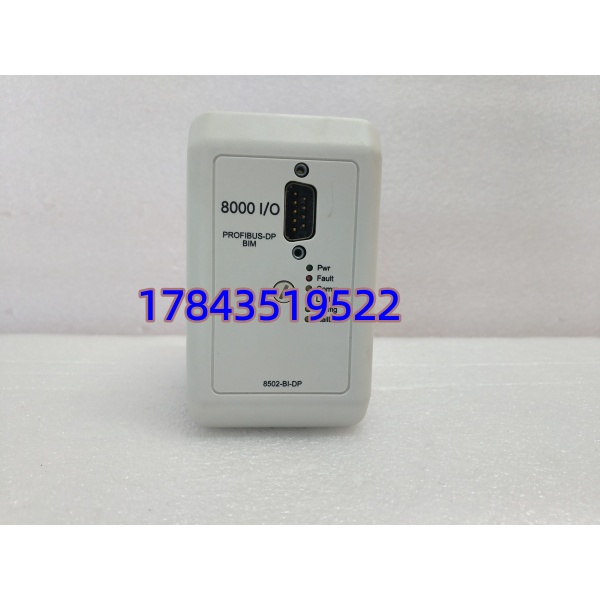

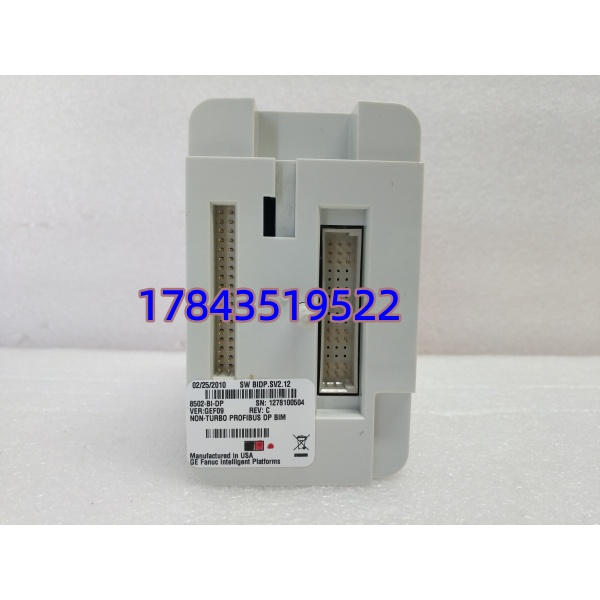

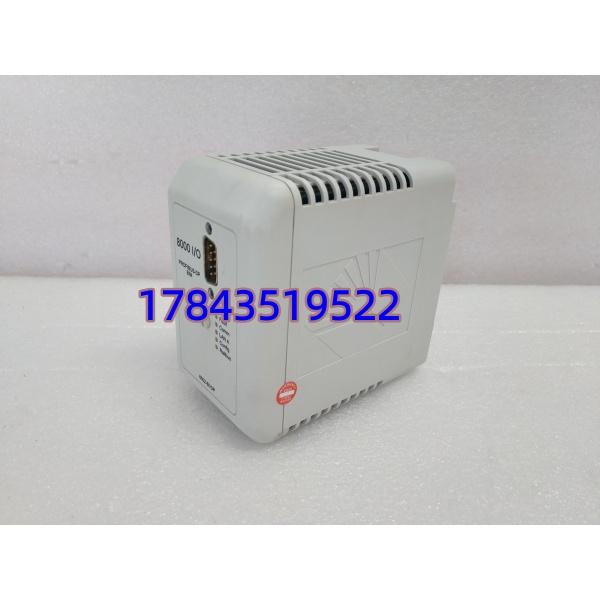

MTL 8502-BI-DP 是伊顿 MTL 推出的高性能总线接口模块，属于 8000 系列 I/O 系统核心通信部件，专为 Profibus-DP 工业总线设计。作为现场 I/O 模块与上位控制系统的桥梁，它广泛应用于石油、化工、电力等恶劣工况的过程控制场景。
该模块具备高速数据传输能力，LAN 端口速率可达 6Mbps，支持最多 24 个 I/O 模块组网，满足实时控制需求。采用工业级抗干扰设计，具备扩展诊断功能，可监控模块与通道状态，同时支持 HART 协议通信适配，兼顾稳定性与维护便捷性。
关键技术规格
| 参数项 | 规格详情 |
|---|---|
| 通信协议 | Profibus-DP（EN50170 标准） |
| 传输速率 | 最高 6Mbps（6Mbaud） |
| 最大 I/O 容量 | 24 个 8000 系列 I/O 模块 |
| 供电电压 | 24V DC |
| 工作温度 | -20°C ~ +60°C |
| 隔离强度 | 500V（LAN/Railbus/ 电源间） |
| 安装方式 | DIN 导轨安装 |
| 防护等级 | IP20 |
| 尺寸 | 102mm×76mm×25mm |
| 重量 | 约 0.35kg |
安装与接线指南
阶段一：准备工作（10 分钟）
⚠️ 安全第一：
- 通知生产部门停机计划，确认设备处于安全状态
- 断开系统总电源（含 UPS），等待 5 分钟放电工具准备：
- 防静电手环、防静电垫、PH1 十字螺丝刀
- 万用表、标签纸、手机（拍照记录配置）备份工作：
- 导出系统配置程序至 U 盘及云端
- 拍照记录旧模块接线、DIP 开关位置及机架布局
阶段二：拆卸旧模块（10 分钟）
- 松开端子螺丝，按标签标注断开所有接线
- 按压模块底部导轨卡扣，垂直拔出旧模块
- 检查背板针脚无弯曲、无灰尘（用压缩空气清理）⚠️ 注意：旧模块配置标签拍照留存，勿直接撕除
阶段三：安装新模块（10 分钟）
- 佩戴防静电手环，取出新模块
- 核对型号无误后，复刻旧模块 DIP 开关配置（站地址、波特率）
- 对准背板连接器垂直插入，听到 “咔哒” 声确认卡扣到位
- 按标签恢复接线，端子螺丝拧紧至 0.5N・m自检清单：
- DIP 开关配置正确
- 接线无松动、无错接
- 模块安装牢固、无倾斜
阶段四：上电测试（10 分钟）
- 测量供电电压为 24V DC±10%，确认无短路
- 单独给机架上电，观察 LED 指示灯：
- 绿灯常亮：运行正常
- 红灯闪烁：通讯故障，检查地址配置
- 连接编程软件，扫描网络识别模块，核对固件版本
- 下载备份程序，测试 I/O 响应及 Profibus-DP 通讯
- 连续运行 30 分钟无报警，记录模块序列号至维护日志
