产品详情

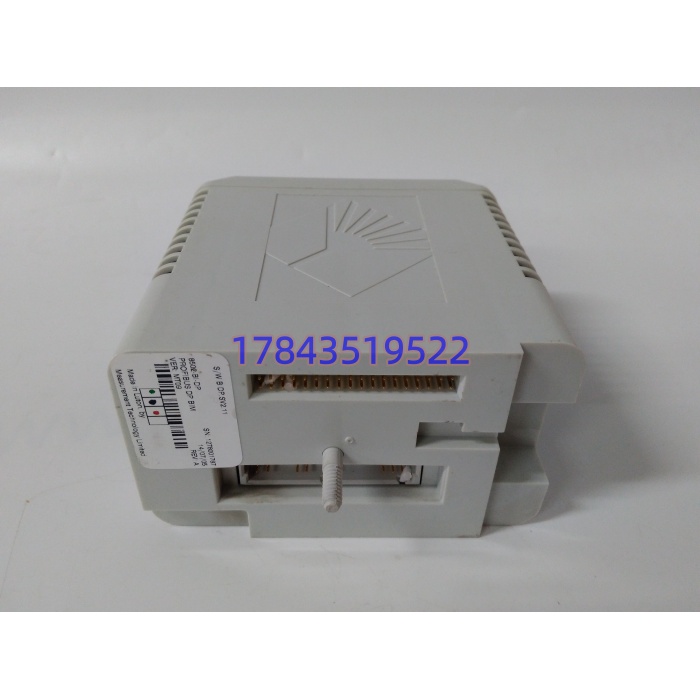

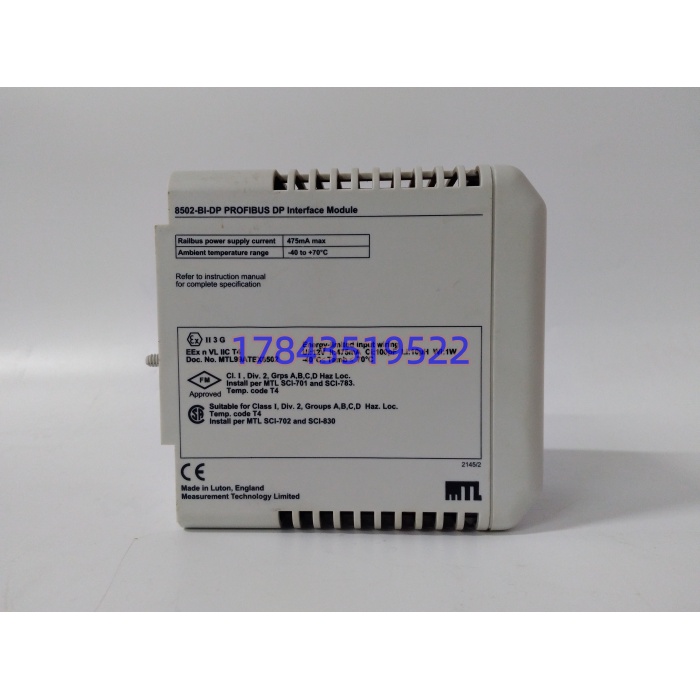

・型号：8502-BI-DP・品牌：MTL（Eaton）・系列：MTL 8000 本安型远程 I/O
规格参数
| 参数项目 | 具体规格 |
|---|---|
| 产品全称 | Bus Interface Module（BIM）总线接口模块 |
| 上层总线 | PROFIBUS-DP（EN50170），从站模式 |
| 背板内部总线 | MTL LAN，最高 6 Mbaud |
| 扩展能力 | 单机架最多挂载 24 个 8000 系列 I/O 模块 |
| 供电电压 | 24 VDC（柜内安全区供电） |
| 核心功能 | 循环数据交换、Profibus 扩展诊断、HART 变量透传 |
| 组态存储 | 板载非易失存储器，断电保留配置 |
| 安装方式 | DIN 标准导轨安装，模块背板堆叠 I/O 卡件 |
| 防护等级 | IP20，仅允许控制柜内安装 |
| 工作温度 | -40 ℃ ~ +70 ℃ |
| 认证资质 | CE，符合过程防爆系统配套规范 |
| 净重 | 约 0.35 kg |
| 生命周期状态 | 原厂已停产 Last-Time-Buy 窗口期关闭 |

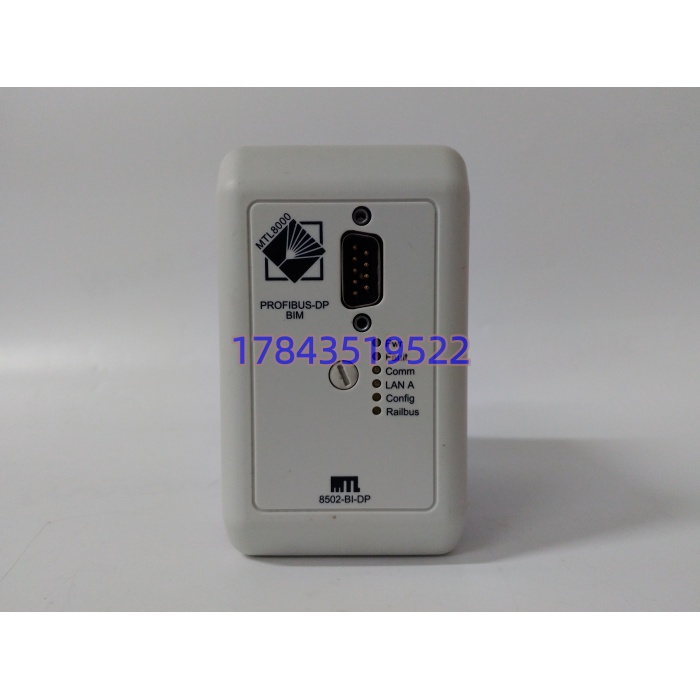

| 接口形式 | DB9 Profibus-DP 总线端子，前面板状态 LED 指示灯 |
产品介绍
MTL 8502-BI-DP 是 8000 系列本安远程 I/O 整套系统的通讯网关。所有模拟量、开关量本安 I/O 卡堆叠在该模块背板，模块统一汇总现场信号，转换成 Profibus-DP 协议上传至 DCS、PLC 主站。坦白讲，这款模块最大工程优势是原生支持 HART 透传。防爆区域内智能变送器不用额外敷设 HART 线缆，上位系统可在线读取仪表诊断、量程参数，不用停机拆检仪表。市面上普通 DP 网关大多缺少原生 HART 通道；同时完备的通道扩展诊断，能快速定位本安隔离栅、仪表断线故障。缺点在于设备停产已久，新项目不推荐选型，仅适合存量装置备件替换。
应用场景与行业案例
痛点切入：石化、化工防爆区域大量智能变送器，传统隔离方案无法远程读取 HART 信息；远程 I/O 通讯网关故障，整套防爆测点全部失联，工艺监控缺失；防爆柜柜体空间紧张，需要模块化堆叠方案节省空间。典型场景
- 炼油装置防爆区测点采集：8000 系列本安 I/O 配套，将罐区、加热炉压力温度信号接入 S7 PLC Profibus 网络。
- 煤化工合成装置远程 I/O 站：依托 HART 透传功能，在线校验智能变送器，减少防爆区域人员进场频次。
- 天然气处理厂集散监控：多机架分散布置，依靠扩展诊断快速定位仪表断线、隔离栅故障。
- 精细化工间歇反应釜控制：本安架构满足防爆规范，模块堆叠安装缩小防爆柜体积。
真实案例：之前服务西北某煤化工净化装置，三套 MTL8000 远程 I/O 站点使用 8502-BI-DP 网关。其中一个站点网关随机通讯中断，每 7~10 天出现一次，造成 20 多个防爆区温度、流量测点失联。原厂全新订货周期超过 18 周，装置不具备长期降负荷运行条件。采购经过通电测试的拆机备件替换，导入原有 DP 组态文件，核对总线地址与通讯速率。更换后持续稳定运行，测点断线报警、通讯闪断问题彻底消除。实话实说，停产网关到货务必完整测试 DP 通讯、HART 读取、多卡识别三项功能，避免收到隐性故障件。
