描述
关键技术规格
| 参数项目 | 技术参数 |
|---|---|
| 适配机架 | 罗克韦尔 ControlLogix 1756 全系列机架，任意 I/O 槽位安装 |
| 总线协议 | Profibus DP-V0（循环 I/O）、DP-V1（非循环参数诊断），PNO 认证 |
| 网络容量 | 最大 125 台 DP 从站；输入 1,984 Bytes、输出 1,968 Bytes |
| 通讯速率 | 9.6 kbps ~ 12 Mbps，自动波特率侦测 |
| 外部接口 | DB9 母头 Profibus RS485、RS232 调试串口（固件升级专用） |
| 背板功耗 | 5 VDC，850 mA，整机功耗≤4.25 W |
| 总线隔离 | Profibus 端口 1,000 V 电气隔离，抑制浪涌干扰 |
| 终端电阻 | 板载拨动开关控制 120Ω 总线终端电阻 |
| 组态软件 | RSLogix5000 / Studio5000 配套 AOP 插件、SST Profibus 配置工具 |
| 工作温区 | 0℃ ~ +60℃，垂直标准机柜安装 |
| 指示灯 | PWR、RUN、BF 总线故障、SF 系统故障四组状态 LED |
| 合规认证 | CE、UL/cUL、Class1 Div2 防爆、RoHS |
产品深度介绍

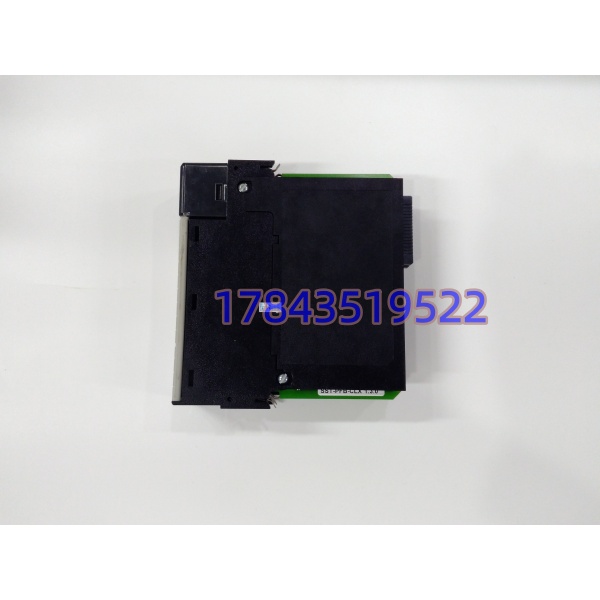

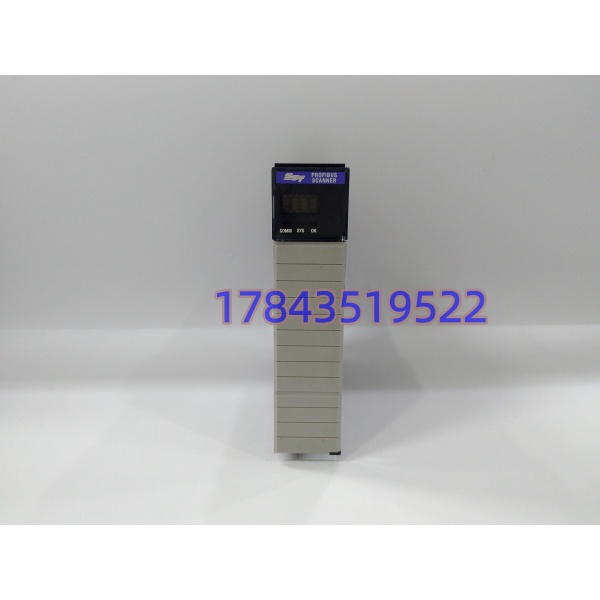

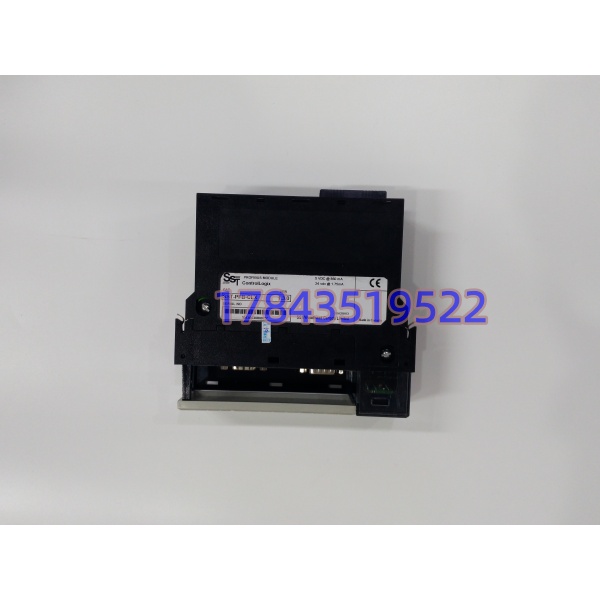

SST-PFB-CLX 是 Molex 旗下 SST 品牌专为罗克韦尔 ControlLogix 平台开发的 Profibus DP 主站扫描模块，直接插入 1756 机架背板，解决 AB 控制器原生无 DP 总线接口的痛点。广泛应用于化工、冶金、造纸、水处理项目，对接西门子变频器、远程 DP I/O、智能仪表等第三方现场设备，实现跨品牌总线数据互通。
模块支持 DP 主 / 从双模式切换，主站模式批量采集现场 IO 与驱动实时数据，从站模式可作为 DP 子网节点对接第三方 PLC 系统。板载隔离电路抵御现场电机启停浪涌，配套官方 AOP 插件无需手动编写映射逻辑，背板高速交互自动生成控制器标签。支持在线固件升级，无需整机断电；配套完整总线诊断，单台从站掉线可单独报警，不会造成整条总线瘫痪，有效降低产线非计划停机时长。
常见问题解答
- 老哥，这块 SST-PFB-CLX 能直接替换新款 SST-PB3-CLX-RLL 吗？坦白讲不能直接互换，硬件固件底层架构不同。老款 SST-PFB-CLX 最高固件 V1.3，PB3 系列起步 V2.0，GSD 文件、AOP 组态包完全不通用。老项目升级要么同步更换组态软件，要么采购同型号备件；我们可按现场现有固件版本提前刷写匹配程序。
- 更换模块后，原有 DP 总线配置需要重新做吗？同型号、同固件版本替换时，用 RS232 串口导出旧模块配置文件，新模块导入即可，从站地址、数据映射全部保留；跨固件版本必须重新导入 GSD 文件、编译下载工程。出库可提前按客户现场总线清单预灌配置，到货直接上电运行。
- 现场更换 SST-PFB-CLX 支持机架热插拔吗？硬件支持 ControlLogix 机架带电插拔，但Profibus 总线 DB9 接头严禁热拔。我见过钢厂维护工带电拔 DP 总线，浪涌击穿模块收发芯片，整条 DP 网段全部离线，整条轧制线停机 2 小时。更换时仅插拔机架槽位模块，总线线缆必须断电后再拆装。
- 怎么区分全新原装和拆机翻新模块？每台入库核验原厂序列号、机身丝印版本，电路板无维修动焊、DB9 接口针脚无磨损氧化，原厂密封标签完整。发货附带 24 小时机架真机测试报告，支持视频通电验货；市面低价拆机件普遍存在串口氧化、背光 LED 衰减、固件缺失 DP-V1 功能，我们全部拒收不做流通。
- 这块通讯模块质保多久，总线通讯异常怎么处理？整机质保 12 个月，接错高压、总线短路、静电烧毁不在质保范围。上机前提供远程组态核对、总线接线规范指导；若模块本身硬件故障导致 BF 常亮、从站批量掉线，免费换新并承担往返物流。
- 一条 DP 总线最多能带多少台从站，需要注意什么？理论上限 125 台，实际工程建议控制在 80 台以内。总线两端必须拨开板载 120Ω 终端电阻，中间节点关闭；线缆全程屏蔽单端接地，大功率变频器附近增加信号中继，否则频繁出现 BF 总线闪烁、数据丢包。
- 车间干燥季节拆装，静电会不会打坏通讯接口？北方秋冬静电击穿故障率极高，操作必须佩戴接地防静电手环，工作台铺垫防静电垫，仅抓取模块塑料外壳，禁止触碰 DB9 金属针脚与背板金手指。有项目电工未做防静电防护，拆箱瞬间静电击穿 DP 隔离芯片，整卡报废，上万备件直接损失。
