描述
关键技术规格
| 参数项目 | 参数值 |
|---|---|
| 完整型号 | 683B-23795 |
| 通讯协议 | DeviceNet |
| 控制模式 | 压力闭环控制 / 阀板位置控制 |
| 内置算法 | 第二代 PID，支持软启动、参数自整定 |
| 阀体材质 | 316L 不锈钢 |
| 密封件 | Viton 氟橡胶 |
| 阀板分辨率 | 1/12000 |
| 阀门动作时间 | 1.7 s 全行程 |
| 最大压差 | 1 atm |
| 泄漏率 | ＜10⁻⁷ Torr·l/s |
| 电机环境温度 | -20 ~ +40 ℃ |
| 报警输出 | 2 路可编程继电器报警点位 |
| 供电 | 24V DC |
产品深度介绍

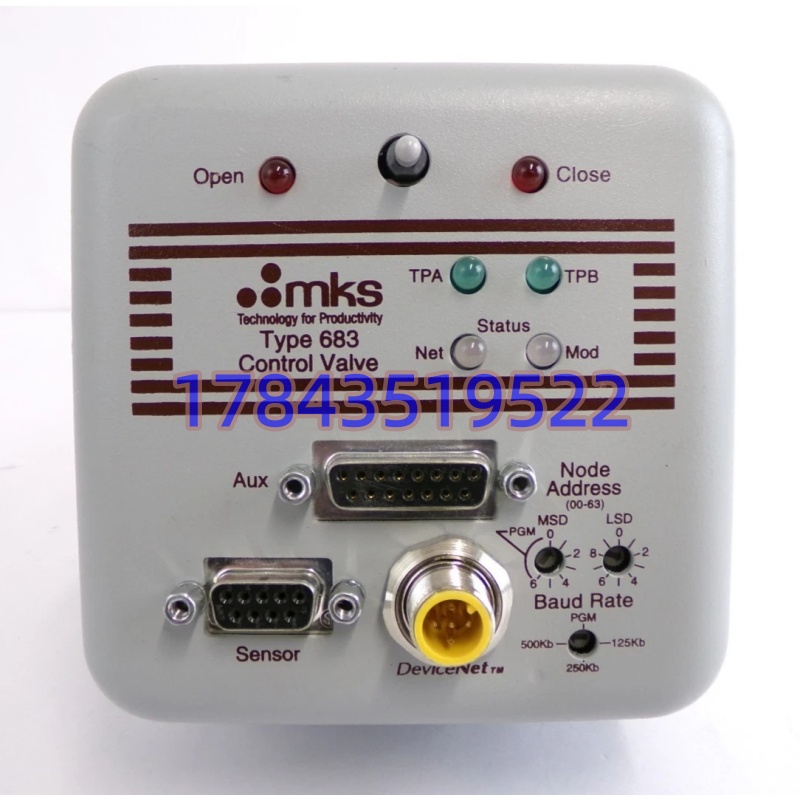

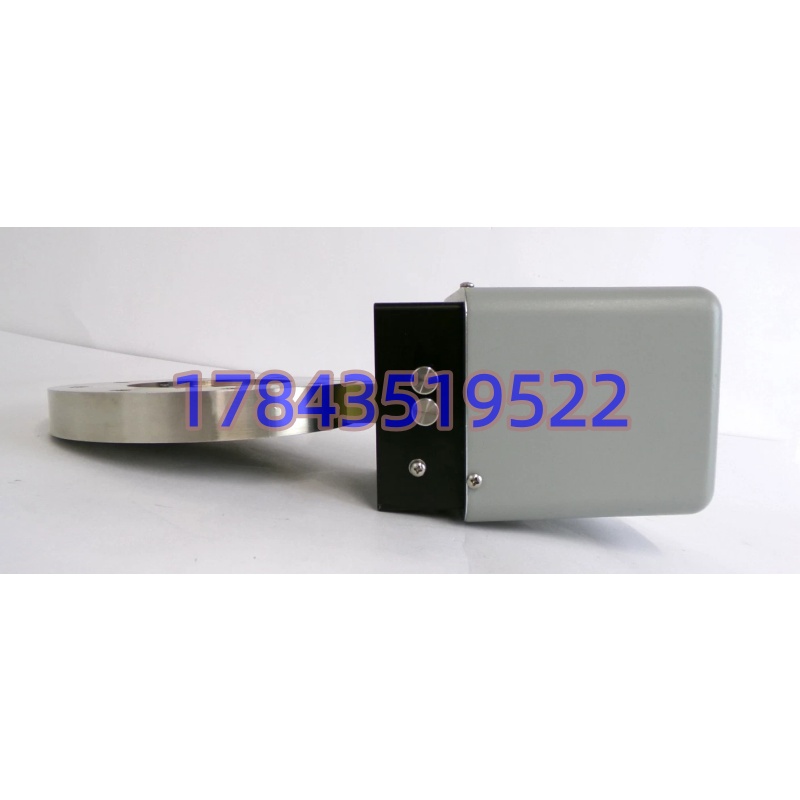

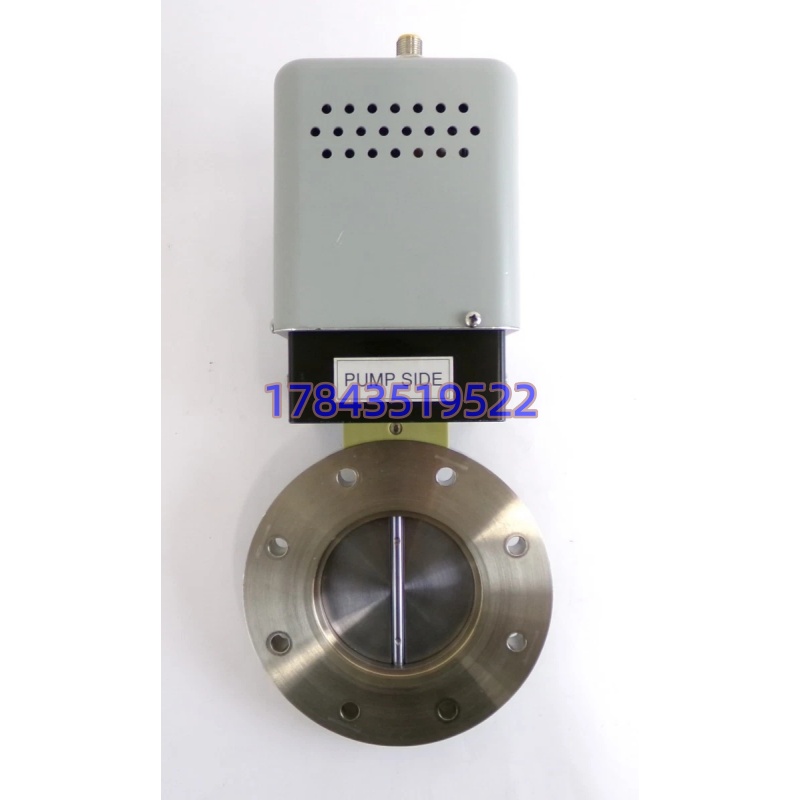

MKS 683B-23795 属于 683B 系列集成式智能排气节流阀，阀体本体继承 253 系列节流阀结构，控制、驱动电路直接集成在阀体上部，无需单独外接压力控制器。 阀门可接收上位机通过 DeviceNet 总线下发设定值，依靠内置 PID 实现真空腔体内压力稳定调节，同时可直接读取阀门开度、压力、故障诊断信息。适配半导体、镀膜工艺的真空腔体，支持工艺配方重复执行，减小压力超调，降低腔体内部颗粒扰动。
应用场景与行业案例
半导体真空工艺对腔体压力稳定性极其敏感，一旦排气节流阀卡滞、控制失效，整批晶圆会直接报废。这类老设备整机厂商早已不再提供配套阀门，只能寻找同型号备件替换。 典型应用场景：
- 半导体设备 – 刻蚀、沉积工艺腔体 维持工艺腔恒定真空压力，DeviceNet 接入设备主控，配合电容压力计构成闭环控制，保障晶圆工艺一致性。
- 真空镀膜行业 – PVD 薄膜沉积设备 镀膜过程压力波动会直接影响膜层均匀度，依靠该阀门快速微调排气流量，稳定腔体内气压。
- 科研真空装置 – 实验室真空测试腔体 用于材料实验的真空环境调控，可远程设置压力，采集阀门状态，做长时间稳定保压。
- 光伏设备 – 薄膜制备真空腔体 光伏薄膜工艺需要稳定低真空环境，阀门自带报警联锁，压力超限触发设备保护。
案例：某半导体老刻蚀机抢修 前年，苏州一家半导体零部件工厂的旧刻蚀机报压力控制故障，腔体压力持续漂移，无法正常起工艺。 设备是早年进口机型，原厂 MKS 683B 系列阀门已经停产，原厂订货周期超过 10 周，产线不能长时间停机。 客户拿到备件后，我们提前完成通讯和动作测试，现场工程师拆装替换，重新导入 DeviceNet EDS 文件，整定 PID 参数。阀门投用后腔体压力稳定，当天恢复晶圆加工。
