产品深度介绍

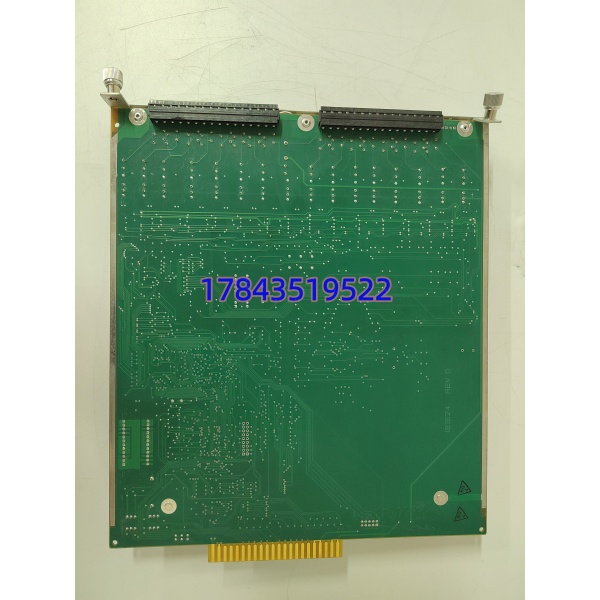

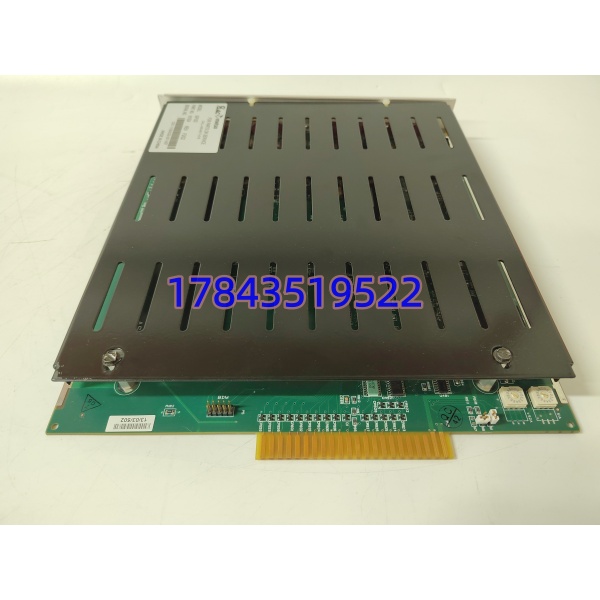

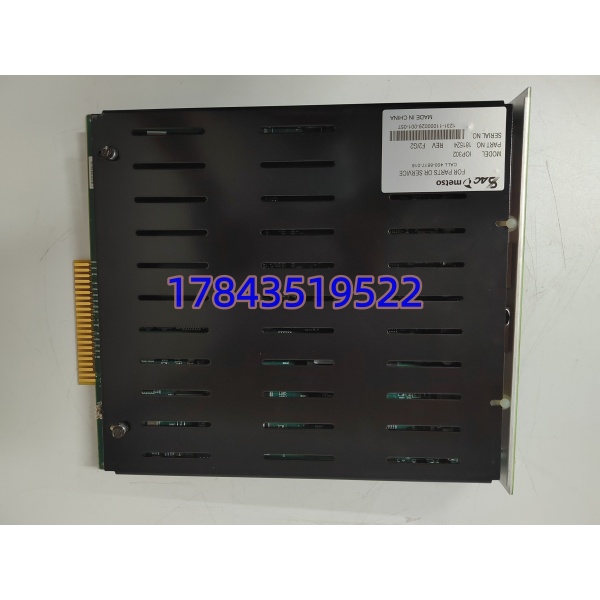

IOP302 是美卓 DNA 分布式控制系统专用隔离型模拟量输入卡，属于 IOP 系列通用 AI 采集硬件，配套专用端子底座组成完整信号采集单元，不可单独脱离机笼运行。模块 8 路通道全部独立光电隔离，变频器、大功率电机产生的电磁干扰不会跨通道扩散，单路变送器短路仅对应通道告警，其余测点维持正常采集。
板卡自带上电自动校准与周期在线校准功能，长期运行信号漂移量小，适配流量、压力、液位等连续调节回路。该卡是造纸、矿山存量美卓 DCS 最常用备件，原厂进口订货周期 7~10 周；支持热插拔更换，故障替换无需整架断电，大幅缩短装置停机调试时长。需区分同系列 IOP303 热电阻专用卡，IOP302 无法直接接入热电偶、铂电阻探头，需配套信号隔离器转换。
应用场景与行业案例
工程痛点描述IOP302 通道隔离电路烧毁后，对应区域全部流量、压力、液位测点失效，操作站无工艺数值，生产线只能依靠就地仪表人工记录，连续生产工况存在超压、液位超限联锁失效风险。造纸、矿山装置大多常年连续运行，原厂供货周期长，现场常备备件储备不足，故障停机损耗较高。
典型应用场景
- 制浆造纸行业 – 纸机、蒸煮工段 DCS 监控蒸煮罐压力、黑液流量、纸浆液位 4-20mA 变送器信号采集，多变频器工况依靠通道隔离抑制干扰，保障调节回路稳定。
- 矿山选矿 – 浮选、磨矿自动化系统矿浆浓度、给水压力、料仓液位信号采集，粉尘潮湿工况内置浪涌防护，降低卡件雷击损坏概率。
- 火力电厂辅控系统 – 化水、除灰监控加药流量、水箱液位、酸碱浓度测点采集，适配老旧 maxDNA 改造替换故障 AI 卡。
- 煤化工 – 循环水、原料输送装置管线压力、储罐液位远程监测，光电隔离隔绝大功率泵机干扰，避免调节回路频繁波动。
- 建材水泥 – 窑炉、原料磨控制系统窑尾负压、生料流量采集，宽温运行范围适配高温配电室环境。
真实抢修案例去年春季，华南某大型造纸厂蒸煮工段 DCS 大面积测点无显示，拆机排查确认 IOP302 内部隔离回路击穿，8 路压力、流量信号全部中断。联系美卓原厂调货周期 9 周，蒸煮罐无法长期人工值守，存在超温泄漏安全隐患。
客户连夜调取现货，完成全套功能检测后 24 小时发出，48 小时送达厂区。电气工程师断电热插拔更换 IOP302，对照旧端子底座接线顺序重新压线，上电后所有模拟量测点数值同步恢复，PID 调节、高低限联锁全部正常投用。后期该企业批量采购 4 块 IOP302 作为三条制浆生产线应急备件。
SOP 质量透明化检测流程
1. 入库验收检测
- 来源追溯：核对原厂外包装序列号、板卡铭牌编码，匹配原厂出厂装箱单据
- 防伪识别：校验 METSO 原厂丝印型号、PCB 刻印标识，检查无重贴标签翻新痕迹
- 外观检查：电路板无受潮腐蚀、电容无鼓包漏液、金手指无氧化磨损、无维修焊补飞线
- 附件核对：配套端子底座、原厂规格手册、出厂合格证齐全
2. 上机功能测试测试机架：完整 Metso DNA 仿真机笼，配套 DPU 控制器、4~20mA 标准信号发生器
- 通电自检：电源、运行、通道故障 LED 指示灯依次自检，无硬件告警
- 全通道信号采集测试：信号发生器输出 4~20mA 全量程信号，8 路通道读数无偏差、无漂移
- 隔离性能测试：单通道人为短路，仅对应通道故障告警，其余测点正常采集
- 连续老化测试：24 小时不间断通电运行，记录板卡温升、信号漂移数值，留存完整测试视频
3. 电气参数专项检测
- 500V 摇表绝缘电阻测试，场侧与逻辑侧绝缘阻值＞10 MΩ
- 24 V DC 背板供电满载测试，整机功耗稳定无压降，过流保护触发正常
- 通道浪涌、反极性防护测试，误接正负电源不会烧毁板卡主电路
4. 硬件标识核验
- 记录板卡硬件版本编码，可按需匹配客户现场在用 版本
- 完整拍摄端子底座接线布局、板卡定位卡扣存档，供现场接线调试对照
5. 最终质检与打包
- 质检工程师签字出具纸质测试报告，随货同步寄出
- 双层防静电袋真空密封，加厚气泡膜缓冲，防潮防震纸箱封装
- 粘贴 QC 合格标签，标注检测日期、整机测试编号
