描述
关键技术规格
| 参数项 | 技术参数 |
|---|---|
| 输入通道 | 6 路独立 RTD 采集通道 |
| 支持传感器 | Pt100、Pt1000、Ni120、Cu10、线性电阻 |
| 测温量程 | Pt100：-200℃ ~ 850℃；Ni/Cu：-100℃ ~ 260℃ |
| 转换精度 | 典型 ±0.5℃，满量程误差 ±0.1% |
| 分辨率 | 0.1℃，16 位模数转换 |
| 电气隔离 | 通道与背板 1500VAC 隔离，抑制地环路干扰 |
| 背板耗电 | 750mA @ 5VDC |
| 系统供电 | 背板 5V，无需外部 24V 供电 |
| 工作环境 | 0℃ ~ 60℃，湿度 5%~95% 无冷凝 |
| 硬件诊断 | 通道断线 / 短路自检，面板状态灯提示故障 |
| 接线方式 | 兼容 2/3/4 线制 RTD 传感器 |
| 外形尺寸 | 120 mm × 70 mm × 35 mm |
产品深度介绍

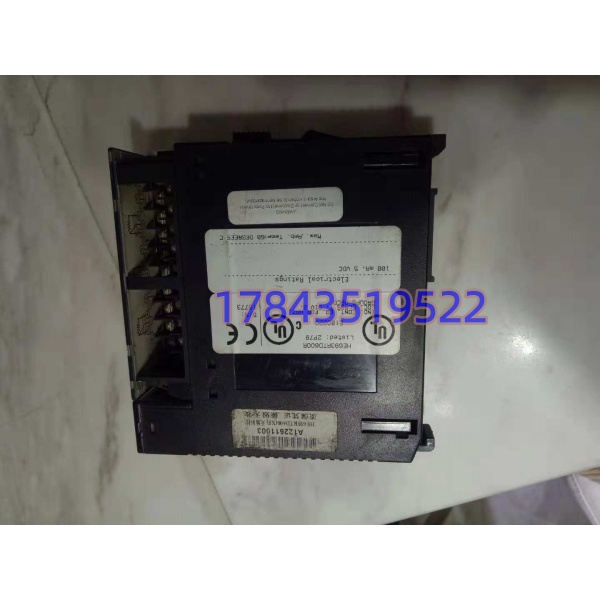

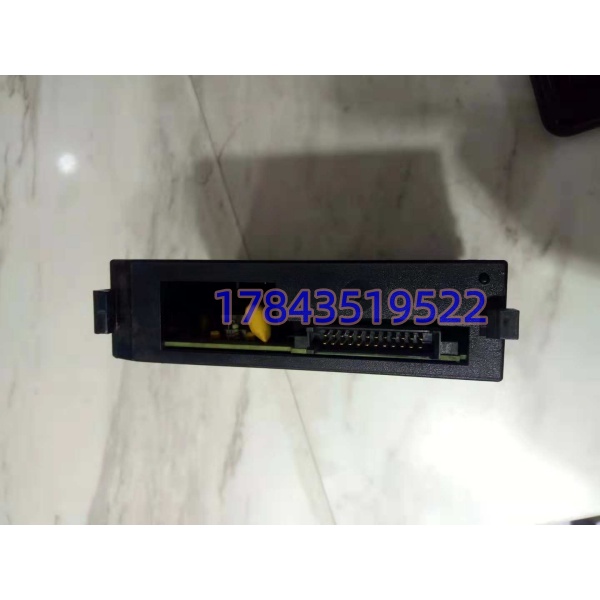

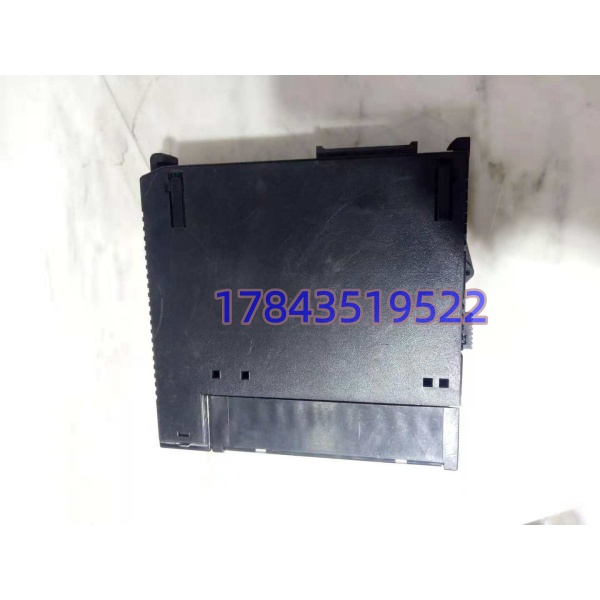

HE693RTD600 由 Horner Electric 开发，专为 GE Fanuc 90-30 PLC 机架配套的热电阻测温模块，直接插入主机扩展槽即可使用，无需额外信号变送器，降低现场布线成本。模块集成冷端补偿与多级滤波电路，变频器、大功率电机等强电磁干扰工况下，温度读数无大幅漂移。
对比通用模拟量模块，该型号内置专用 RTD 信号调理电路，软件内直接切换传感器类型，无需手动换算阻值；自带断线检测功能，传感器线路开路时 PLC 程序可实时捕捉报警，避免因测温失效造成工艺失控。整机工业灌封防护，适配冶金、化工等粉尘、温差大的现场环境。
应用场景与行业案例
工程痛点
连续生产产线大量炉体、管道、电机轴承需要多点测温，普通 4 通道模块扩展成本高，外置变送器故障率高；老式 90-30 系统配套原厂测温模块供货周期超 8 周，停机等待损失大。
典型应用场景
- 石油化工 – 反应釜、精馏塔温度监测每条工艺管线、加热釜多点 Pt100 测温，6 通道设计单块模块覆盖整套小型反应单元，通道隔离杜绝不同介质回路互相干扰。
- 电力热电 – 锅炉、汽轮机辅机测温监测炉膛管壁、润滑油站、循环水泵轴承温度，断线报警可联动风机、油泵联锁保护，防止轴承过热抱死。
- 冶金行业 – 加热炉、轧线温控高温炉区多支铂电阻集中采集，宽量程覆盖低温预热至高温冶炼区间，抗现场强电磁干扰。
- 食品制药 – 灭菌、发酵罐控温满足工艺温度曲线记录需求，0.1℃高精度保障 GMP 生产数据可追溯。
- 水处理 – 生化池、换热器温度监控户外潮湿环境稳定运行，多通道同步采集降低机架占用数量。
现场真实案例
去年四季度，山东一家化肥厂 90-30 系统原配测温模块烧毁，6 路发酵罐温度全部丢失，生产线只能降负荷人工值守。原厂反馈海外调货周期 60 天，采购找到我们调取 HE693RTD600 现货。
入库完成全套电气与上机测试，当天发出，3 天送达现场。工程师更换前完整记录旧模块软件通道配置，新模块上电后直接导入参数，半小时恢复全部测温信号。后续该厂常备 2 块同款模块作为应急备件，避免再次出现长时间降产。
