描述
关键技术规格
| 参数项目 | 参数值 |
|---|---|
| 完整型号 | AB7000-C |
| 协议方向 | 串行主站 → PROFIBUS-DP V0 从站 |
| 串口接口 | RS-232 / RS-422 / RS-485（DB9 母头） |
| 现场总线接口 | PROFIBUS-DP（DB9 母头） |
| 供电 | 24 V DC（±10%），最大 300 mA |
| PROFIBUS 波特率 | 9.6 kbit/s ~ 12 Mbit/s |
| 串口波特率 | 1200 ~ 57600 bit/s |
| 串口能力 | RS485 最多挂载 31 台串口从站 |
| PROFIBUS 数据区 | 输入最大 244 字节，输出最大 244 字节 |
| 隔离等级 | 串口与 Profibus 总线电气隔离 |
| 安装方式 | DIN EN50022 标准导轨安装 |
| 工作环境温度 | -20 ℃ ~ +60 ℃ |
| 存储温度 | -40 ℃ ~ +85 ℃ |
| 相对湿度 | 5%～95%，无冷凝 |
| 配置工具 | Anybus Configuration Manager |
| 热插拔 | 支持不断电更换，但通讯会短时中断 |
产品深度介绍

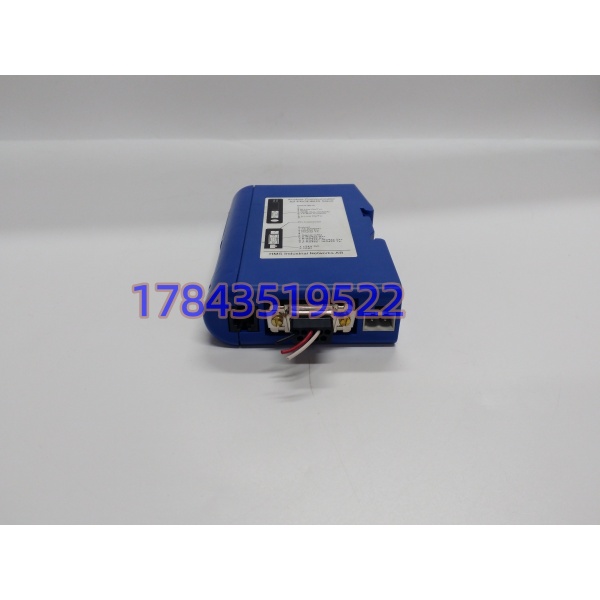

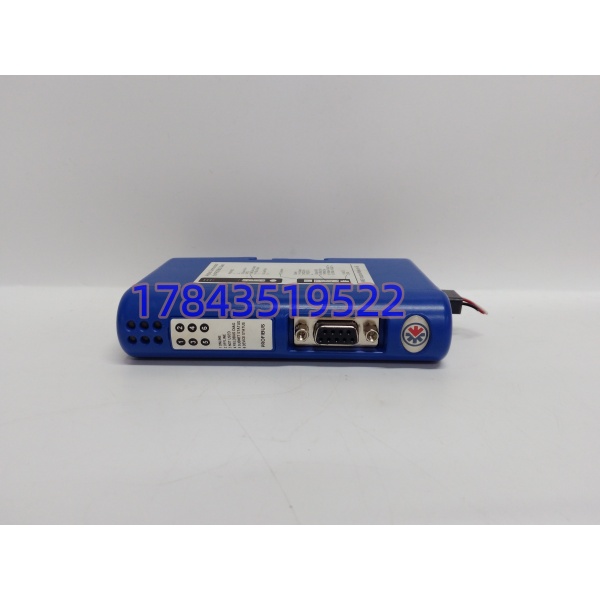

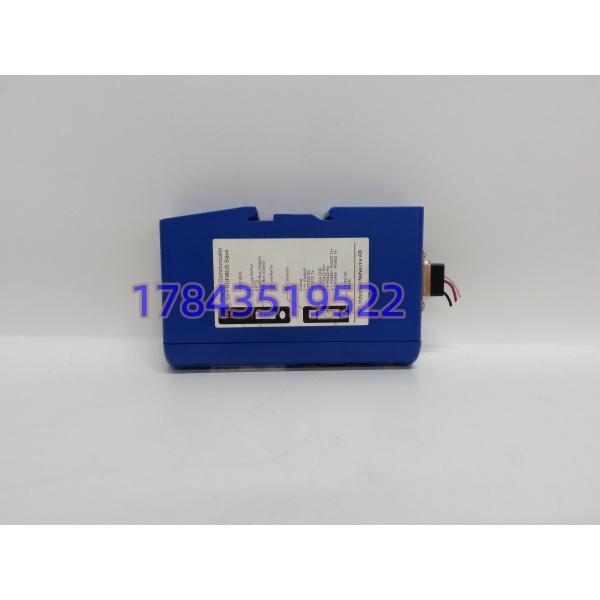

AB7000-C 是瑞典 HMS Anybus 经典串口转 PROFIBUS 网关，专门用于把变频器、仪表、分析仪等仅具备 RS485 接口的老式设备接入西门子 Profibus 控制系统。 网关独立完成全部协议转换，PLC 侧无需编写复杂转换程序，仅需导入 GSD 文件组态即可读写串口设备数据。除标准 Modbus RTU 外，还支持 ASCII、DF1 以及厂商自定义问答式串口协议。 大量投运十年以上的化工、电厂生产线仍在使用该型号，原厂停止生产后，备件主要用于老自动化装置抢修与扩容改造。
应用场景与行业案例
很多存量生产线仪表、老旧变频器只配备 RS485 接口，无法直接接入 Profibus DP 系统。改造新项目更换全部设备成本过高，采用 AB7000-C 网关是性价比更高的兼容方案。一旦网关故障，整条总线的仪表数据全部失联。原厂订货周期普遍 6~8 周。
典型应用场景：
- 火力发电辅控系统 烟道分析仪、温度巡检仪（Modbus RTU）接入西门子 DCS Profibus 总线。
- 石油化工装置自控 老式螺杆压缩机、流量计、在线分析仪数据采集。
- 水泥、冶金生产线 老旧变频传动装置接入 Profibus 控制系统。
- 水处理市政项目 在线水质仪表远程数据上传。
案例：江苏某化工园区装置抢修 去年大修结束试运行，一套循环水系统内 AB7000-C 网关通讯中断，多台冷水机组运行参数无法上传 DCS。现场联系原厂无全新现货，交付周期 2 个月。我方完成完整组态下载、连续通电通讯测试后发出备件。现场替换网关，导入原有配置文件，总线通讯快速恢复，机组监控正常。运维团队随后常备同款网关作为应急备件。
质量透明化检测流程
- 入库验收检测 序列号登记；外观检查壳体破损、DB9 接口松动、电路板烧蚀痕迹；检查导轨卡扣完好。
- 上机功能测试 搭建 Profibus 仿真主机 + Modbus 模拟器；下载标准配置文件，双向通讯测试；持续 24 小时通电运行，监测通讯稳定性与温升。可提供测试照片与通讯截图。
- 电气参数测试 Fluke 仪表校验电源回路，检测隔离电路无漏电、短路。
- 配置信息归档 记录固件版本，整理 GSD 文件获取路径、配置软件版本参考。
- 最终质检打包 检测合格粘贴 QC 标签，独立防静电袋封装。
