描述
关键技术规格
| 参数项 | 参数数值 |
|---|---|
| 完整型号 | IK340 ID.NR.274873-02 |
| 总线标准 | VME64 标准机架插槽 |
| 编码器通道 | 4 路独立 DB15 信号接口 |
| 支持信号类型 | EnDat、TTL 差分、1Vpp 正弦光栅 |
| 单次采样速率 | 1000 次 / 秒 |
| 角度分辨率 | 0.001 角秒 |
| 供电输入 | 24 VDC |
| 输出基准电压 | 5 VDC |
| 标准工作温度 | -20 ~ +70 ℃ |
| 防护等级 | IP20（机柜内安装） |
| 适配系统 | 海德汉 iTNC 高端数控系统 |
| 安装规格 | 标准 VME 单高度板卡 |
| 整机重量 | 约 0.95 kg |
产品深度介绍

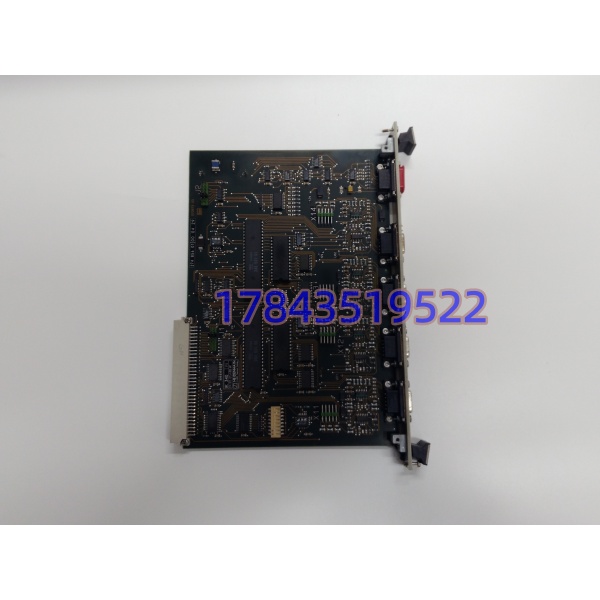

海德汉 IK340 是适配高端 iTNC 数控系统的 VME 总线编码器采集板卡，作为设备位置反馈核心组件，同步采集 4 路光栅尺、伺服编码器信号，完成信号放大、细分与数据转换，上传数控主机完成闭环定位控制。
板卡搭载独立信号处理电路，每一路通道自带隔离放大，可屏蔽车间变频、焊机带来的电磁干扰；四通道同步采样设计，保障多轴联动加工时各轴位置数据无偏移，适配磨床、光学加工设备对微米级定位的严苛要求。
应用场景与行业痛点
现场工程痛点
高端五轴机床、光学研磨设备全套依赖 IK340 采集光栅信号，一旦板卡通道芯片老化、接口针脚氧化，会出现单轴丢位置、加工尺寸超差、机床随机报警停机。原厂德国调货周期 6-10 周，精密产线停工单日损耗可达十几万。
典型应用场景
- 五轴精密数控磨床多轴联动曲面磨削，4 路光栅同步采集，保证轮廓加工精度，微米级尺寸管控。
- 光学元件抛光设备镜头、棱镜加工，对角度分辨率要求极高，依赖 IK340 细分电路消除定位误差。
- 半导体晶圆切割机床无尘车间高精度进给，板卡宽温设计适配车间温湿度波动，信号稳定无漂移。
- 坐标测量仪（CMM）三坐标检测设备，采集三轴光栅尺数据，保障检测数据可追溯、重复性达标。
- 航空叶轮加工中心多轴同步铣削，强电磁车间环境，板卡隔离电路避免信号干扰导致撞刀。
现场真实案例
长三角一家光学设备厂的四轴抛光机，运行 6 年后 IK340 其中一路通道信号衰减，加工镜头尺寸偏差超 0.02mm，成品全部报废。设备工程师排查一周锁定板卡故障，联系海德汉原厂告知备件排期 2 个月。采购对接我们现货库存，提前完成 24 小时 VME 机架满载模拟测试，附带完整波形采集视频发货。现场更换后连续 15 天加工尺寸稳定，无偏差报警，后续厂商采购 2 块 IK340 作为产线备用备件。
