描述
产品详情
・型号：320‑1026C・品牌：GreenSpring・系列：VME IndustryPack 载体板
规格参数
| 项目 | 参数 |
|---|---|
| 硬件形态 | VME 单槽标准插卡，C‑Size VME 机箱安装 |
| IP 插槽 | 4 个单高 IndustryPack（A/B/C/D），支持 2 个双高 IP 模块 |
| 背板总线 | VME64 总线接口 |
| 前面板接口 | 4 路 50pin 扁平电缆连接器 |
| 中断管理 | 每个 IP 独立中断通道 |
| 备份电池 | 板载锂电池，用于子模块参数保存 |
| 供电 | VME 机箱背板供电 |
| 状态指示 | 面板 LED 状态指示灯 |
| 工作温度 | 0℃ ~ +60℃ |
| 存储温度 | -40℃ ~ +85℃ |
| 湿度 | 5%‑90% RH，无冷凝 |
| 防护等级 | IP20，控制柜机箱内部使用 |
| 重量 | 约 1.13kg（2.5 磅） |
| 认证 | CE（以原厂手册为准） |
产品介绍

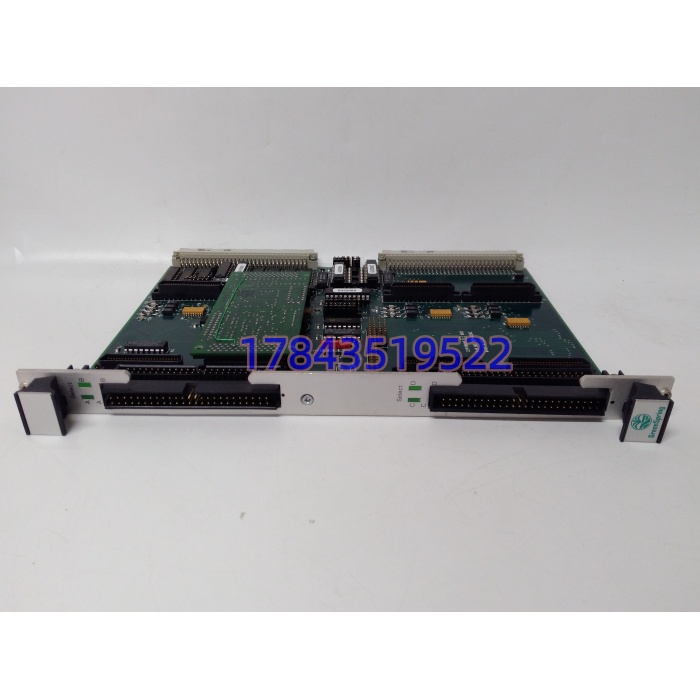

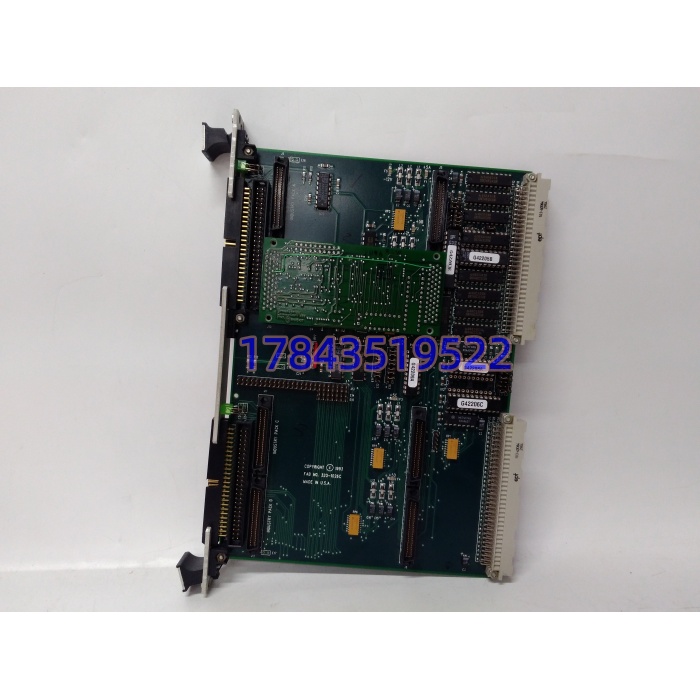

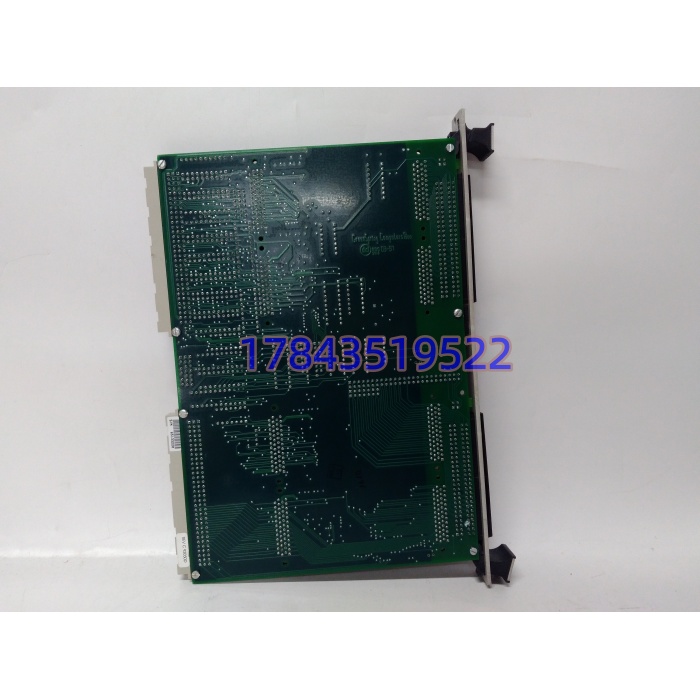

320‑1026C 是 VME 机箱专用 IndustryPack 载体板，本身不具备 I/O 采集能力，只作为承载底座，用来安装 4 块单高 IP 子 I/O 模块；VME 总线信号经过本板中转分发到各个 IP 模块，同时管理中断、参数备份电池。现场外部信号通过前面板 50pin 扁平电缆接入 IP 子模块，无需拔出载板就可以插拔 IP 子模块与线缆。
坦白讲，很多现场故障排查只更换 IP 子模块，忽略载体板电池老化、背板总线接触不良造成的 IP 模块识别失败、参数丢失。该硬件早已停产，原厂不再供货；采购必须完整型号 320‑1026C；不同硬件版本背板逻辑存在差异，混用会出现 IP 模块识别异常。
应用场景与行业案例
我在现场遇到过，IP 子模块反复更换，设备依旧报模块找不到，排查很久才确认 320‑1026C 板载电池耗尽、载体板内部总线链路劣化。载体板故障不会直接造成硬件烧毁，但全部挂载的 IP 子模块失效，整套采集 / 控制回路直接瘫痪。
- 老款 Adept 机器人控制系统：机器人 I/O 采集扩展，整套 VME 硬件架构定型，只能使用该载体板承载 IP 模块。
- 工业测试设备 VME 控制系统：试验台多路信号采集，整套软件绑定 VME‑IP 硬件，重构成本高，维持备件替换模式。
- 老旧军工 / 科研遗留 VME 平台：原有测控系统，无全新原厂物料，备件只能依靠拆机后功能测试货源。
真实案例：某工厂老旧机器人工作站，320‑1026C 载体板电池失效伴随内部总线链路劣化，挂载的多块 IP I/O 模块随机识别丢失。维护人员先后更换两块 IP 子模块，故障没有消除。厂区没有备用载体板，采购经过上电测试的拆机件等待 26 天。等待备件期间机器人只能降负荷运行，部分 I/O 回路不可用。事后设备部把 320‑1026C 划入 B 级备件清单。
