描述
产品详情

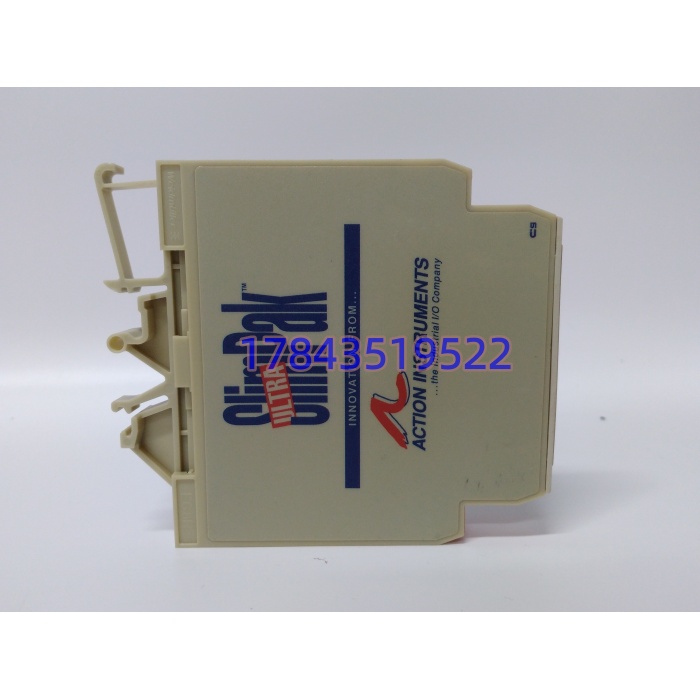

・型号：G408‑0001・品牌：Action Instruments / Eurotherm 欧陆・系列：Ultra SlimPak
规格参数

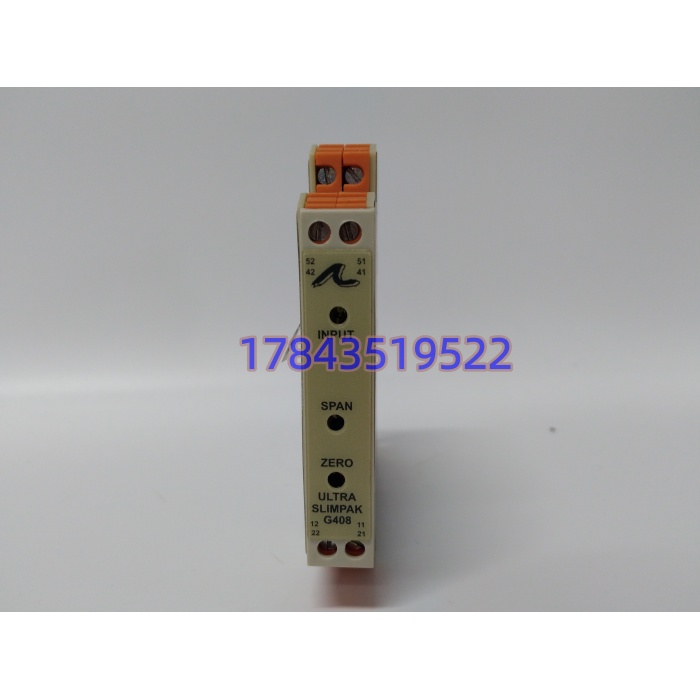

- 硬件形态：超薄 12.7mm 宽 DIN35 导轨卡扣安装；上下侧橙色螺钉接线端子；侧面拨码开关用于量程组态；面板 ZERO、SPAN 电位器用于零点量程校准。
- 隔离等级：输入、输出、电源三端相互隔离，隔离电压 1800VDC，抑制地环路干扰。

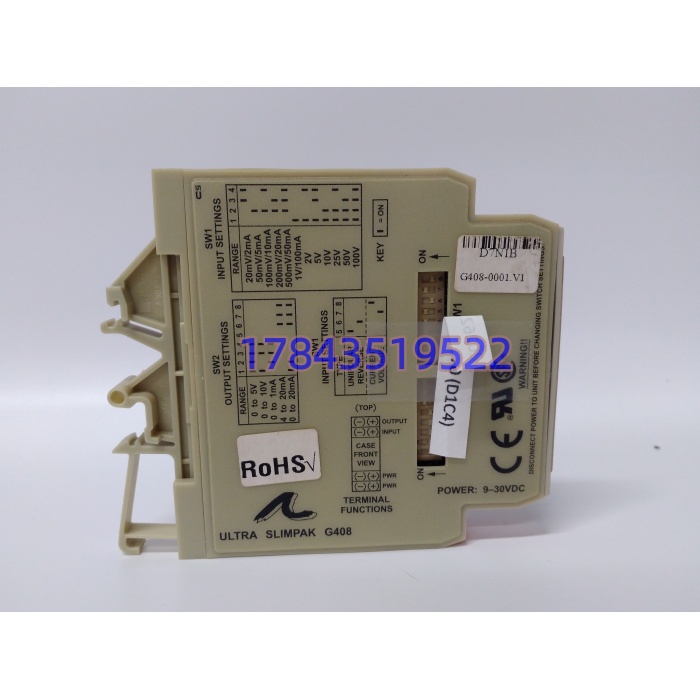

- 输入量程：电压 12 档：10mV～100V；电流 6 档：1mA～100mA，拨码选择。
- 输出量程（G408‑0001 单极性）：0‑5V、0‑10V、0‑1mA、0‑20mA、4‑20mA；G408‑1001 支持 ±5V、±10V 双极性输出。
- 精度：±0.15% 满量程；响应时间≤1ms；最大输出负载 550Ω。
- 供电：9‑30VDC 直流，功耗约 1.8W。
- 工作温度：‑20℃ ~ +55℃（控制柜内）；存储‑40℃~+85℃。
- 尺寸：95×12.7×113mm；重量约 90g。
- 认证：UL508、CE、CSA。
- 生命周期：原厂已停产，无全新原厂量产；Eurotherm 有后续替代型号；市面主要拆机、翻新测试备件流通Eurotherm。
- 选型提示：G408‑0001 为单极性输出；G408‑1001 才支持正负双极性；拨码设置必须匹配现场输入输出量程；不支持 HART。
产品介绍
G408‑0001 是工业现场非常经典的超薄信号隔离转换模块。不需要上位软件，直接靠侧面拨码开关选择输入输出量程，面板电位器做零点、量程校准。主要解决 DCS/PLC 与现场变送器之间的地环路干扰问题，把现场杂乱的直流信号转换成标准 4‑20mA/0‑10V 送给控制系统。
坦白讲，国内大量老化工、电厂 DCS/PLC 柜还在大量在用该系列隔离器。模块一旦故障，对应模拟回路信号丢失或漂移，整套回路只能切手动。整套全部换成新一代隔离器要重新接线核对回路，检修窗口不好争取，MRO 会常备备件。我现场碰到高发故障：供电浪涌击穿输入输出回路、接线端子氧化接触不良、电位器老化漂移、内部隔离变压器损坏；更换后必须重新拨码设置量程，否则信号读数完全错误。
应用场景与行业案例
痛点切入：模块故障会造成对应模拟量回路信号丢失、读数漂移，工艺调节回路失控，需要切手动干预。现场浪涌、接地异常、机柜高温是主要损坏诱因。
典型场景：
- 石化化工：炼化厂 DCS/PLC 控制柜，变送器信号隔离转换，消除地环路。
- 电力行业：电厂辅控系统模拟信号调理隔离。
- 水处理、油气：流程工业模拟量信号隔离。
真实案例：我在某化工厂遇到 ‑0001 输出回路老化漂移，4‑20mA 输出不准，调节阀来回波动，只能操作员手动干预。更换备件后，重新拨码设置输入输出量程，校准零点和量程，模拟回路恢复稳定。之后班组把 ‑0001 纳入 MRO 备件清单，控制柜增加浪涌防护。
