描述
产品详情

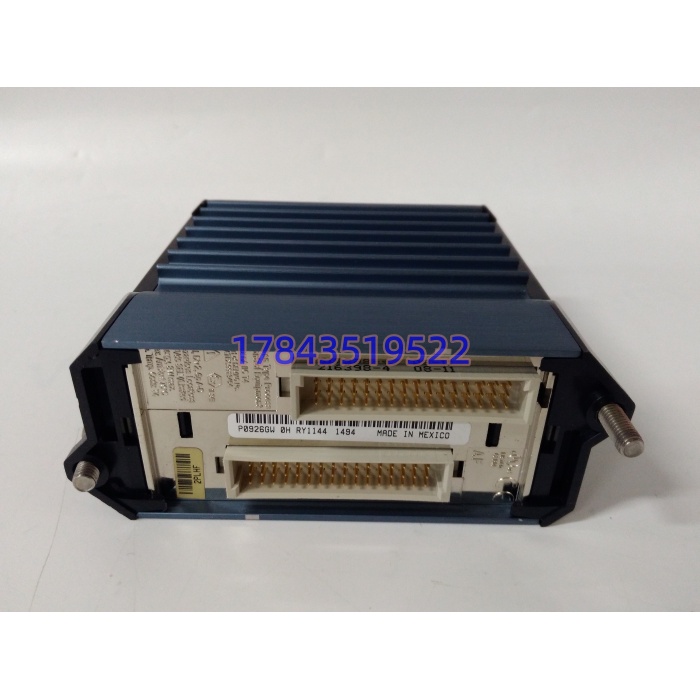

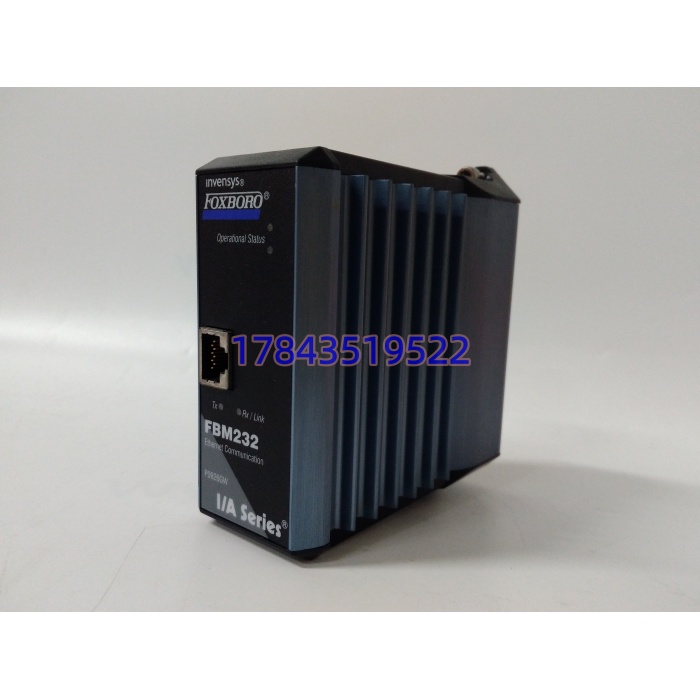

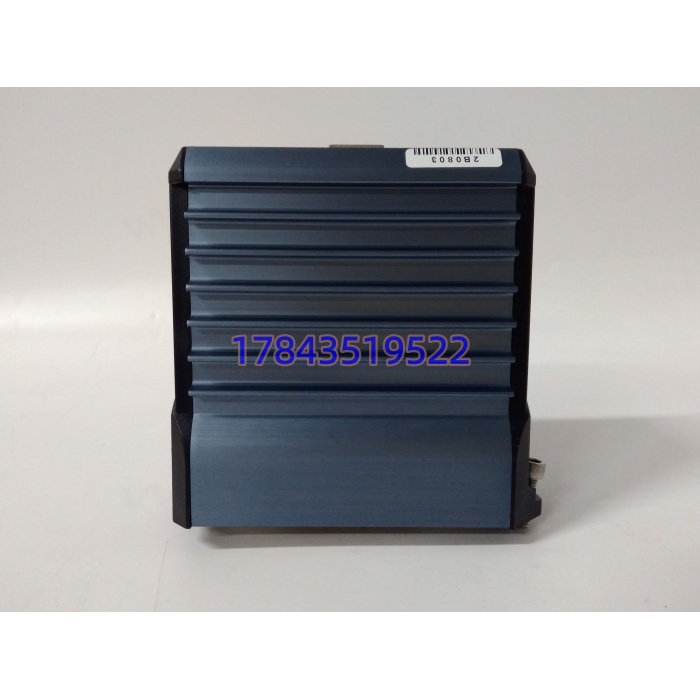

・型号：FBM232 物料编号 P0926GW
・品牌：FOXBORO（施耐德电气）
・系列：I/A Series Evo 过程 DCS 系统
规格参数
| 参数项 | 原厂标准标定参数 |
|---|---|
| 硬件定位 | FDSI 现场设备系统集成以太网模块 |
| 以太网接口 | 单路 RJ45 10/100Mbps 自适应铜缆网口 |
| 支持协议 | Modbus TCP、EtherNet/IP，可下载对应驱动程序paresource… |
| 单模块带载能力 | 最多接入 64 台以太网现场设备 |
| 数据连接上限 | 支持 2000 组 DCI 分布式控制数据交互点 |
| 最小扫描周期 | 最快 500ms 完成一轮外设数据采集paresource… |
| 背板总线 | 冗余 2Mbps 模块现场总线，对接 FCP270/FCP280 控制器 |
| 供电规格 | 24VDC，允许波动 + 5%/-10%，整机最大功耗 7Wparesource… |
| 环境温区 | -40℃ ~ +85℃，符合 G3 严酷工业环境等级 |
| 防爆认证 | UL Class I Div.2 防爆资质，适配化工防爆柜安装paresource… |
| 安装方式 | DIN 导轨卡扣式安装，现场就地机柜部署 |
| 整机尺寸 | 115mm×75mm×25mm，净重 0.34kg |
| 防护等级 | IP20，仅控制柜内部使用 |
| 生命周期状态 | 原厂逐步减产，新项目主推冗余款 FBM233，老系统仅库存维保供货 |
| 配套控制器 | FCP270、FCP280、FCM100Et 系列 I/A 控制处理器 |
产品介绍
（随机切入策略：A 场景痛点）化工装置里大量第三方变频、分析仪表、小型 PLC 走以太网通讯，没有专用网关就无法把点位汇总进 Foxboro DCS 操作画面，FBM232 P0926GW 就是打通异构设备与 I/A 系统数据链路的标准硬件。严格来说，普通交换机仅做数据转发，不具备协议转换与 DCS 数据库映射能力。根据施耐德原厂手册 PSS 41H-2S232 标定，该模块内置协议解析单元，能自动把第三方浮点、开关量转换成 DCS 标准 DCI 点位；依托冗余 2Mbps 背板总线，单条总线断线时模块自动切换通路，不会出现仪表数据全部失联。早年炼化、油气、电厂成套 I/A 系统批量配套该单口网关，新项目改用双口冗余 FBM233，两者背板协议通用但网口数量、冗余架构不互通，存量在役装置只能依靠库存备件维持全厂集中监控，提前预留安全库存，能避开欧美调货 60 天以上长交期带来的操作画面无数据问题。
应用场景与库存策略
FBM232 网关一旦网口芯片损坏，对应网段全部第三方仪表、变频器数据在中控画面空白，工艺操作失去参考依据；海外代理商标准交期最长可达 90 天，临时寻源很难匹配抢修窗口。
- 大型炼化全厂 I/A DCS 系统：每套工艺工段配套 1 块 FBM232 接入变频机组，归入 B 类关键通讯备件，车间备件柜常备 1 块缓冲库存。
- 天然气长输管道站场控制系统：站点分散、跨区域调货周期久，不适合现场囤货，集团供应链统一代管库存，故障加急物流调拨。
- 火电烟气脱硫脱硝装置：车间变频器密集、电磁干扰强，网口通讯误码故障率偏高，按每 4 套脱硫单元储备 1 块备用件。
- 制药精细化工中控系统：如果多条以太网设备共用一台普通交换机直连控制器，会不会出现数据刷新卡顿？现场调试验证，缺少 FBM232 协议转换层，大量点位并发读取会造成控制器运算负荷过载。
真实案例西北某煤制烯烃厂区 #2 合成工段夜班 FBM232 网口隔离芯片击穿，18 台进料变频、4 套在线色谱分析仪数据全部从中控画面消失，操作人员只能现场就地巡检，调节精度大幅下降。仓库无备用库存，向美国原厂下单等待 78 天，期间每两小时安排人员现场抄表，每日人工运维成本超八千。后续采购将该型号纳入年度维保囤货清单，一次性采购未来 3 年备件用量，杜绝中控无远程数据的运维风险。
