描述
关键技术规格
| 参数项目 | 参数信息 |
|---|---|
| 完整型号 | DOC-16C |
| 适配平台 | Samsung SPC、N-Plus 机架式 PLC 系统 |
| 通道配置 | 16 通道数字输出，集成脉冲计数功能 |
| 安装方式 | 标准欧式背板插槽，机柜机架直插安装 |
| 状态指示 | 每通道独立 LED 指示灯，直观查看输出状态 |
| 供电来源 | 机架背板统一供电 |
| 工作温度 | 0 ℃ ~ +60 ℃ |
| 环境湿度 | 5%~95%，无凝露 |
| 防护等级 | IP20，仅限控制柜内部使用 |
| 生命周期 | 永久停产，依靠库存备件支撑老旧自动化产线维护 |
产品深度介绍

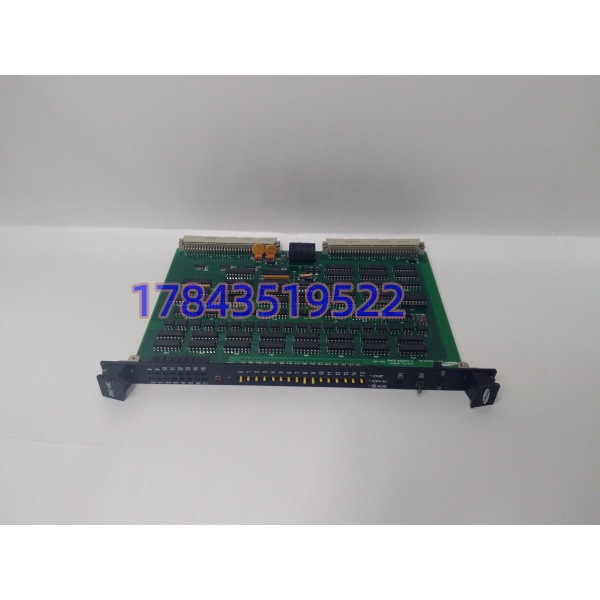

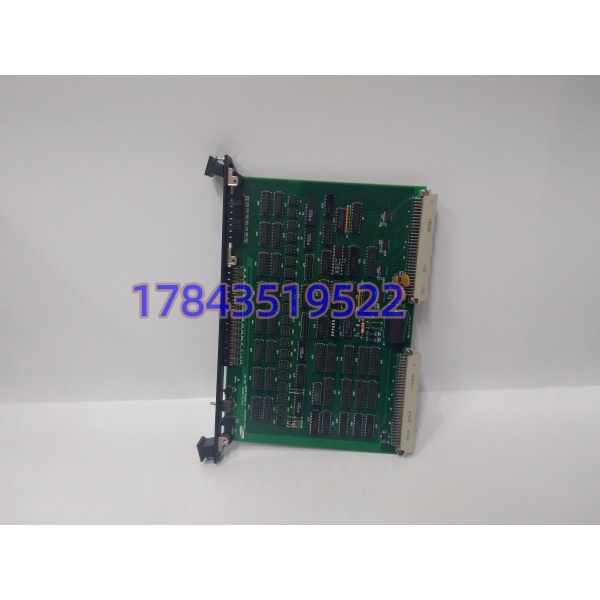

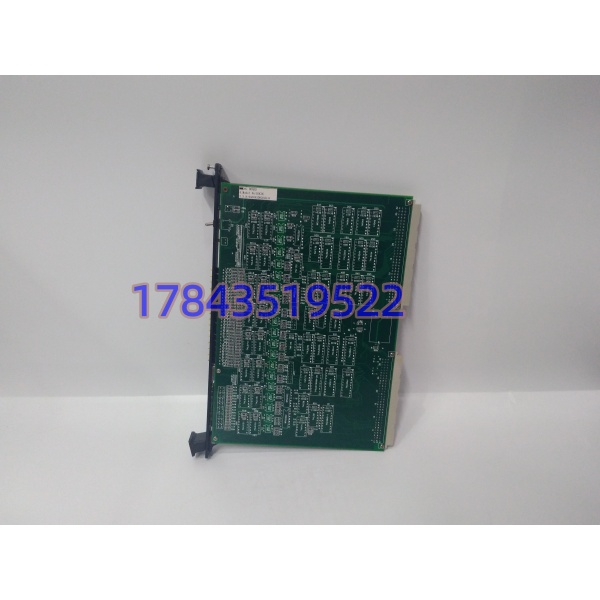

DOC-16C 是三星 SPC/N-Plus 老式机架 PLC 专用数字输出计数板卡。板卡通过背板总线接收主控单元指令，输出开关信号控制现场执行元件，同时支持采集编码器脉冲、高速计数信号，广泛配套早期韩国进口自动化生产线。
大量汽车零部件产线、轮胎设备、包装流水线仍在使用这套控制系统。该板卡硬件架构专属三星老式机架，没有跨品牌通用替代品；一旦通道损坏，原厂海外调货周期普遍超过 10 周。
应用场景与行业案例
很多服役超过 20 年的韩系自动化生产线，现场粉尘大、设备长期不间断运行，DOC-16C 容易出现输出通道失效、计数异常。模块故障会导致工位执行机构不动作、位置计数丢失，直接造成产线停机。
典型应用场景：
- 汽车零部件制造 – 韩国进口冲压、装配流水线 工位气缸、电磁阀控制，输送链条位置脉冲计数。
- 轮胎橡胶行业 – 成型、挤出老式生产线 挤出机辅助机构启停、长度计量脉冲采集。
- 包装印刷设备 – 进口多工位连续生产线 输送辊道、切刀执行机构开关量控制。
- 物流分拣老旧自动化流水线
案例：华东汽车零部件装配线抢修 去年季度检修，一条韩系装配流水线持续出现工位气缸不动作，排查定位 DOC-16C 两路输出通道硬件损坏。咨询原厂代理商，该型号早已停产，海外寻货周期超出停机窗口。 产线实行两班连续生产，长时间停机将延误订单交付。项目找到现货模块，提前在同款测试机架完成全部输出通道、计数功能核验。检修窗口期完成板卡更换，下载原有程序后全线动作、位置计数恢复稳定。设备管理部门后续常备同款模块用于应急。
质量透明化检测流程
- 入库验收检测 核对面板丝印 DOC-16C；目视检查 PCB 无烧灼痕迹、线路无腐蚀、背板金手指无发黑氧化；面板锁扣完好。
- 上机功能测试 搭建三星 SPC 测试机架；模块上电自检正常；逐路验证 16 通道输出动作与 LED 指示；模拟脉冲信号校验计数通道；连续 24 小时通电老化，测试视频、记录资料可向客户提供。
- 电气参数测试 使用 Fluke 仪表检测背板供电回路；排查通道隐性短路。
- 硬件信息核验 拍照记录板卡跳线、元件原始状态存档。
- 最终质检包装 质检人员复核全部测试项目；板卡独立防静电袋封装，外层气泡膜缓冲防护；粘贴 QC 合格标签并标注检测日期。
