描述
关键技术规格
- 工作压力：0–150 PSI（最高 150 psig）Clippard
- 流量：9 SCFM @ 100 psig（≈250 L/min）Clippard
- 先导压力：最低 40 psig（必须≥40 psig 才能动作）
- 温度范围：32–180°F（0–82°C）Clippard
- 接口规格：1/8” NPT（标准）
- 重量：约 0.32 lbs（≈145 g）Clippard
- 阀体材质：阳极氧化铝阀体、黄铜接头、不锈钢内部件
- 先导数量：4 路主先导 + 1 路辅助复位先导
- 动作方式：弹簧复位，任意先导触发即动作
- 安装方式：面板安装 / 歧管安装
产品深度介绍

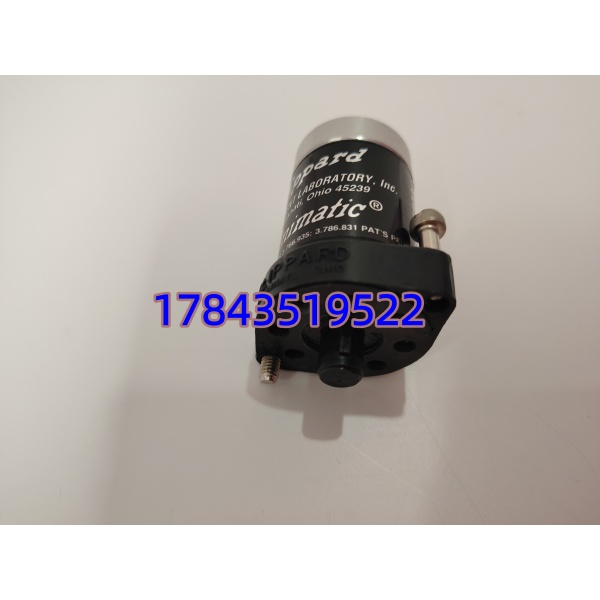

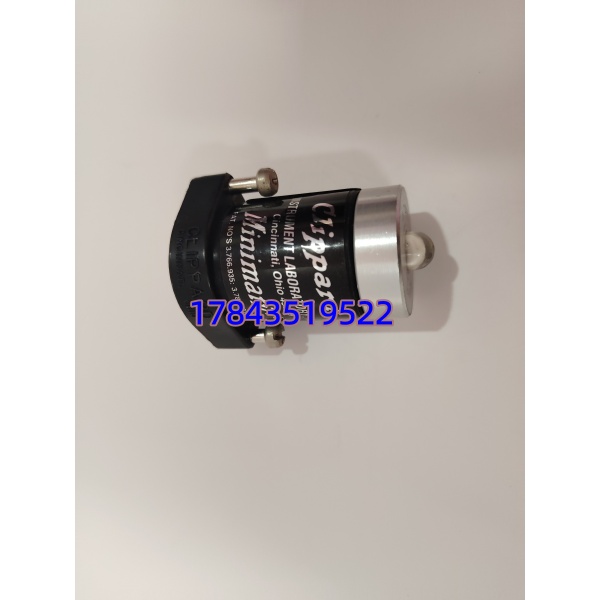

CLIPPARD R311 是美国 Clippard 品牌 Minimatic 系列的核心产品，属于三通多先导弹簧复位气动阀，专为微型气动控制系统设计。该阀集成 4 路独立先导输入与 1 路辅助复位先导，可通过任意先导信号触发阀门切换，实现 “或逻辑” 控制，是复杂气动回路的核心控制元件。
R311 采用微间隙（Micro-gap）结构设计，具备动作迅速、低泄漏的特点，阀体紧凑轻量化，适配狭小安装空间。相比普通单先导阀门，其多先导设计可减少系统阀门数量与管路布局，降低集成成本；同时支持常开 / 常闭切换、选择阀、分流阀等多种功能，堵排气口可作两通阀使用，适配多场景控制需求。
应用场景与行业案例
工程痛点描述
工业自动化气动回路中，多条件触发控制常需串联多台单先导阀门，导致管路复杂、故障点多、维护成本高；尤其在安全联锁、双手操作等场景，需稳定的或逻辑控制，普通阀门难以满足可靠性与简洁性双重需求。
典型应用场景
- 工业自动化 – 气动逻辑控制用于多条件 “或逻辑” 控制回路，任一传感器触发即可驱动气动执行器，适配流水线分拣、物料传送等场景。
- 安全防护 – 双手操作回路配套压力机、冲床等设备的安全控制，需双手同时触发（或逻辑）才能启动设备，避免误操作风险。
- 气动夹具 – 多工位联动控制多工位夹具的夹紧 / 松开控制，任一工位触发信号即可联动动作，简化多夹具同步控制回路。
- 替代升级 – 旧系统改造直接替代 R301/R321 等型号，用于需增加先导输入的旧系统改造，无需大幅改动管路。
- 气动门控制 – 多触发点开关洁净室、车间气动门的多按钮 / 传感器控制，任意触发点信号即可控制门体开关。
真实案例
去年苏州某汽车零部件加工厂改造冲压设备安全回路，原系统用 3 台单先导阀门串联实现双手操作控制，管路杂乱且频繁出现信号延迟问题，影响生产效率。
工程师更换 2 台 CLIPPARD R311，利用其四先导或逻辑特性，直接接入双手按钮与安全光栅信号，任意信号触发即可控制设备启动，简化 70% 管路布局。
改造后连续运行 6 个月无故障，动作响应时间缩短至 0.1 秒，维护工作量大幅减少。设备主管反馈：“R311 的多先导设计完美解决了多条件控制难题，小体积大作用，是气动回路简化的关键备件。”
