描述
关键技术规格
| 参数项目 | 参数指标 |
|---|---|
| 适配设备 | Advantest V93000 集成电路测试系统 |
| 板卡编号 | BGR-022365；条码副号 A000824B-DED |
| 安装形式 | VME 标准机架插槽，单槽大板结构 |
| 核心功能 | 直流参数测量、高速数字信号调理、多通道同步采样 |
| 硬件防护 | PCB 三防涂层，板载过流、过压硬件保护电路 |
| 对外接口 | 前后端双排 DB 型连接器，对接负载板与背板总线 |
| 工作温度 | 20 ℃ ~ +60 ℃（测试机房恒温工况） |
| 存储温度 | -20 ℃ ~ +70 ℃ |
| 环境要求 | 湿度 5%～85%，无冷凝、无粉尘、避免震动 |
| 散热配置 | 自带集成散热鳍片，依赖机柜强制风冷 |
| 供电来源 | V93000 机架背板统一供电 |
产品深度介绍

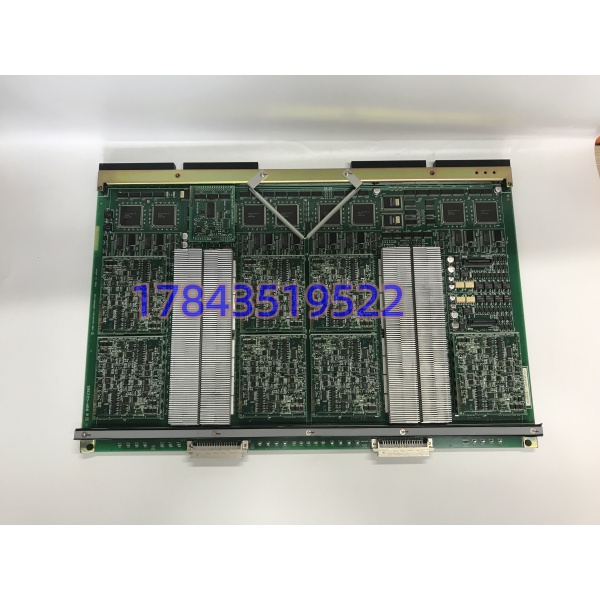

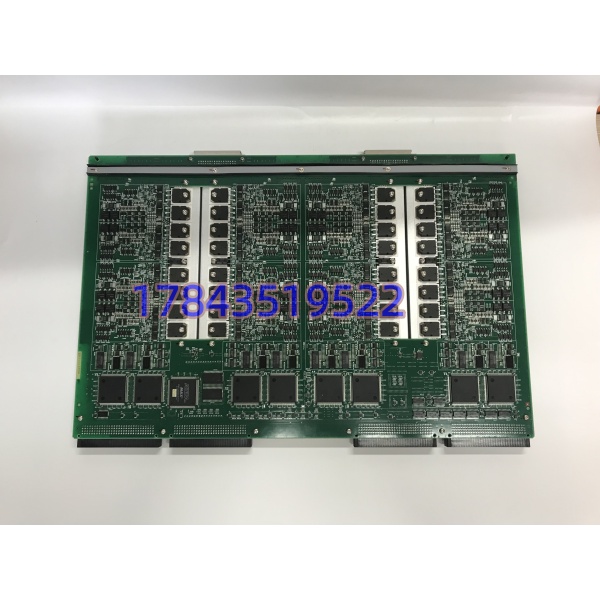

BGR-022365（A000824B-DED）是 Advantest V93000 半导体测试平台核心信号测量板卡，广泛用于晶圆探针测试、封装成品芯片量产测试。 板卡集成多路高精度测量单元，完成存储器、MCU、SoC 芯片的静态电流、电压阈值、时序参数检测。所有测试指令经由机架背板下发，本板卡实现信号驱动与采集回传。一旦板卡故障，对应测试工位直接停机，产线芯片分选流程中断。 该板卡属于半导体封测厂关键备件，原厂补货周期漫长，存量设备运维普遍依靠现货备件完成抢修替换。
应用场景与行业痛点
国内大量成熟封测工厂仍在持续使用 V93000 测试机台。原厂不单独供应 BGR-022365 备件，故障后只能整机返厂检修，周期往往长达数月。产线工位长时间停机，直接造成晶圆、芯片测试产能损失。
典型应用场景：
- 半导体封测厂 – 存储器芯片量产测试 Flash、DRAM 芯片直流参数与功能测试，大批量连续分选。
- IC 设计验证实验室 – SoC、MCU 芯片可靠性测试 芯片高低温循环、静态功耗、上电时序验证。
- 晶圆探针台配套测试工位 未封装晶圆在片电性能筛选，提前剔除不良裸片。
- 汽车电子芯片测试产线 车载 MCU、功率半导体器件参数测试，满足 AEC-Q 标准检测需求。
真实案例： 华南某大型封测厂一台 V93000 设备 BGR-022365 出现通道测量漂移，芯片测试良率持续异常。设备厂商评估维修周期 8 周。采购寻获现货备件，在周末停机窗口完成机架板卡更换，重新校准通道参数。周一产线恢复满负荷测试，避免长期工位闲置。后续工厂建立关键 ATE 板卡备件储备清单。
质检流程（质量透明化）
- 入库验收检测 核对丝印型号 BGR-022365、条码编号 A000824B-DED；检查散热鳍片无变形，PCB 无腐蚀、无维修焊接痕迹；连接器针脚无弯曲氧化。
- 上机功能测试 接入 V93000 测试机架；加载标准测试程序，逐通道执行直流测量校验；连续 24 小时通电老化，持续监测测量精度稳定，可提供测试记录照片。
- 电气参数检测 Fluke 仪表检测电源回路、信号通路导通状态，排查隐性短路、虚焊缺陷。
- 硬件批次核验 登记板卡生产批次，区分不同固件兼容区间，同步告知客户版本适配边界。
- 终检与包装 质检员复核全部测试项目；独立防静电袋密封，加厚气泡膜缓冲防护，粘贴 QC 合格标签发出。
