描述
关键技术规格
| 参数项 | 规格值 |
|---|---|
| 型号 | E1406A |
| 制造商 | Keysight（原 Agilent/HP） |
| 外形 | VXI C 尺寸，1 插槽 |
| 核心角色 | VXI Slot 0 控制器、资源管理器、GPIB-VXI 网关 |
| 接口 | GPIB（IEEE 488.2）、RS-232、MXIbus、VXI 背板 |
| 内存 | 2 MB RAM，Flash 用于固件 / 驱动 |
| 总线速率 | GPIB 最高 1.5 Mbps；MXIbus 高吞吐扩展 |
| 编程支持 | SCPI 高级指令，可将寄存器型仪器转为消息型 |
| 时钟 / 触发 | 10 MHz 背板时钟可同步至外部 TTL；灵活触发接口 |
| 供电 | 由 VXI 机箱背板供电 |
| 工作温度 | 0°C ~ +55°C（工业扩展 -20°C ~ +70°C） |
| 尺寸（宽 × 高 × 深） | 42.4 × 213.4 × 120 mm |
| 重量 | 约 1.1 kg |

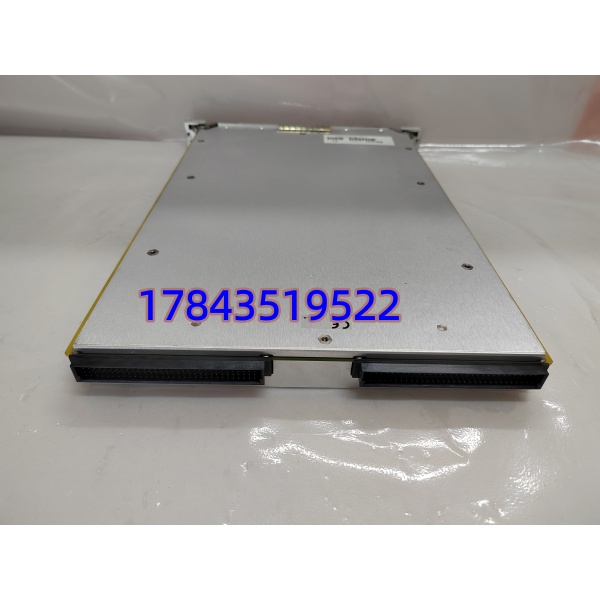

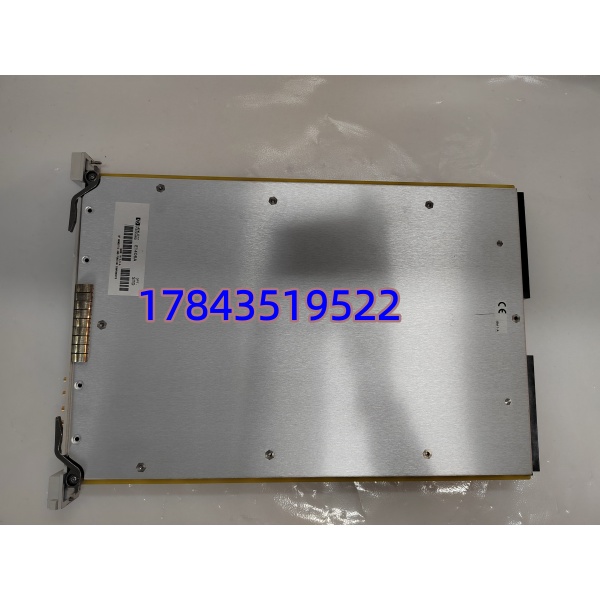

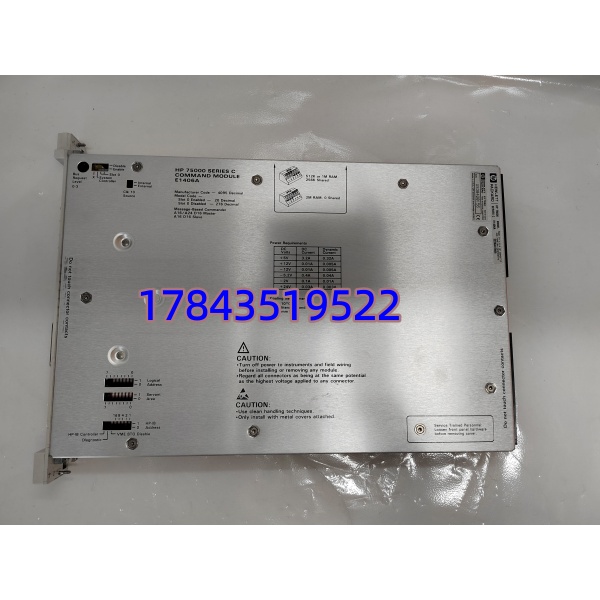

产品深度介绍
E1406A 是 Keysight（原 Agilent）推出的VXI 总线核心控制模块，在 VXI 测试系统中承担 “大脑” 角色：既是零槽控制器（Slot 0），负责背板管理与系统启动；又是GPIB↔VXI 协议转换器，让 VXI 系统能透明控制所有 GPIB 仪器；同时内置资源管理器（Resource Manager），支持 MXIbus 多机箱扩展，构建高吞吐分布式测试系统。
模块自带 Flash 存储，可下载驱动与固件，支持用 SCPI 高级语言编程，大幅简化寄存器型 VXI 仪器的开发难度；时钟与触发同步功能，可将 VXI 背板 10 MHz 时钟锁定到外部 TTL 信号，保证多模块时序精确同步，非常适合半导体测试、射频 / 微波测量、航空电子等高精度、多仪器协同场景。
应用场景与行业案例
工程痛点
传统测试系统中，GPIB 仪器与 VXI 模块难以无缝集成，编程复杂、同步精度差、多机箱扩展吞吐低；非原装控制器兼容性差、驱动缺失、SCPI 支持不完整，导致测试效率低、维护成本高。
典型应用场景
- 半导体测试：VXI 系统集成 GPIB 源表、LCR 表，完成芯片参数自动化测试与筛选。
- 射频 / 微波测量：控制 GPIB 信号源、频谱仪，配合 VXI 数字化仪，构建高带宽射频测试平台。
- 航空电子：多机箱 VXI 系统同步测试航电总线、传感器与通信模块，时序精度达微秒级。
- 电子制造：产线自动化测试，GPIB 仪器与 VXI 高速 I/O 协同，实现 PCB 功能快速检测。
真实案例
某半导体厂商 VXI 测试系统原控制器老化，GPIB-VXI 通信延迟高、SCPI 指令报错、多机箱同步漂移大，导致测试良率波动、维护频繁。更换 E1406A 后：
- 原装模块直接替换，驱动自动匹配，1 小时完成配置
- GPIB 通信稳定 1.5 Mbps，SCPI 指令无报错，编程效率提升 60%
- 多机箱同步误差＜50 ns，测试良率稳定，年维护成本降低 40%
质量检测流程
- 入库验收：核对 Keysight/Agilent 原厂序列号；检查面板无划痕、接口无氧化、标签清晰；匹配出厂校准证书。
- 上机功能测试：VXI 机箱通电，识别为 Slot 0 控制器；GPIB loopback 通信测试；RS-232 串口通信验证；MXIbus 多机箱扩展测试；连续 24 小时满载运行，无报错、温升正常。
- 电气与时序测试：背板供电稳定性测试；10 MHz 时钟同步精度测试；触发信号完整性验证。
- 固件与驱动验证：读取原厂固件版本，备份配置；安装 Keysight 官方驱动，SCPI 指令全功能验证。
- 包装出库：防静电袋密封，防潮纸箱 + 缓冲材料；贴 QC 合格标签；可提供测试报告与校准证书
