描述
产品详情

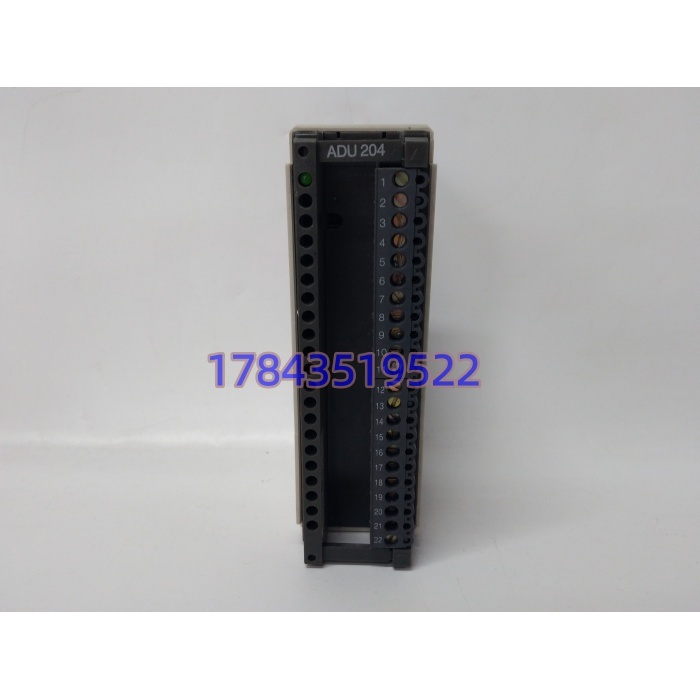

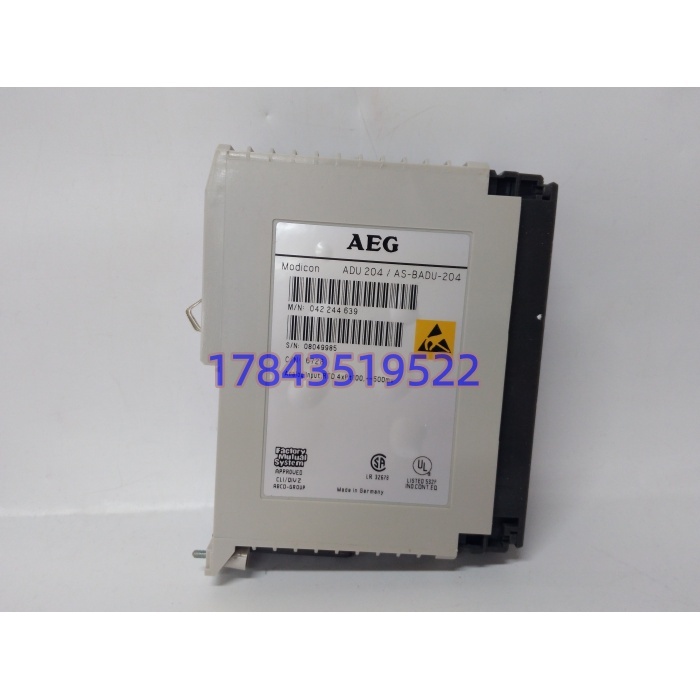

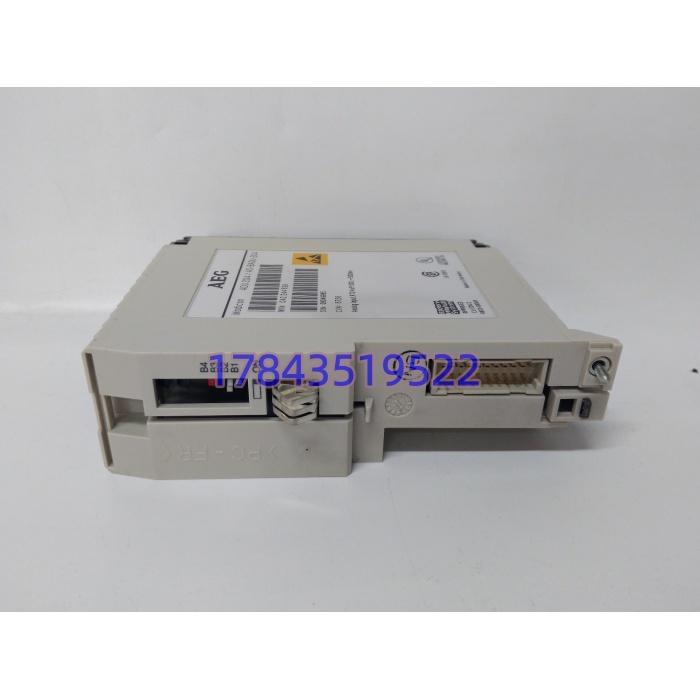

・型号：AS‑BADU‑204（ADU‑204）・品牌：AEG / Schneider Modicon・系列：Modicon 老机架 PLC 系统
规格参数
| 项目 | 参数 |
|---|---|
| 硬件形态 | 机架插装 I/O 模块，欧式螺钉端子 |
| 通道数量 | 4 通道 RTD 热电阻输入 |
| 支持传感器 | PT100 四线制热电阻，±500mV 小电压信号 |
| A/D 分辨率 | 12 位，双斜率积分式模数转换 |
| 隔离特性 | 模块内部无通道‑总线电气隔离 |
| 供电 | 背板总线，外加 24VDC 外部辅助供电 |
| 适配机架 | Modicon 老系列 PLC 本地 I/O 机架 |
| 状态指示 | 面板运行、故障 LED 指示灯 |
| 工作温度 | 0℃ ~ +55℃（以原厂手册为准） |
| 存储温度 | -40℃ ~ +85℃ |
| 湿度 | 5%‑95% RH，无冷凝 |
| 防护等级 | IP20，控制柜内安装 |
| 重量 | 约 0.3kg（参考实物） |
产品介绍
AS‑BADU‑204（ADU‑204）是 AEG Modicon 老系统专用 RTD 温度采集模块，PT100 热电阻接入前端端子，模块完成电阻‑数字转换，数据通过背板总线送给 PLC 控制器，用于反应器、管道、电机轴承温度采集。重点注意该模块没有通道隔离，现场干扰大的时候容易出现读值跳动，且必须接外部 24V 辅助供电，只靠背板总线供电会造成读数错误。
坦白讲，很多现场排查温度异常，反复校验 PT100 传感器，忽略这块老 I/O 板。板卡内部采样回路老化、输入回路受浪涌冲击损坏，会出现部分通道温度漂移。该型号早已停产，原厂不再出新货；硬件版本不同，内部采样参数略有差异。市面流通货源全部为拆机经过通道测试备件。
应用场景与行业案例
我在现场遇到过，PT100 热电阻校验合格，现场接线完好，PLC 画面部分温度测点漂移跳变，折腾两天，才定位 AS‑BADU‑204 内部采样回路劣化。模块损坏不会造成整套 PLC 停机，但对应温度测点失效，联锁、超温保护失去监测依据，带来工艺安全风险。‑ 化工老装置 Modicon PLC：反应器、储罐多点温度采集，整套硬件、程序固化，改造工程量大。‑ 电厂老辅控系统：电机、设备轴承温度监测，没有全新原厂供货，依靠拆机备件维持运行。‑ 冶金、造纸老成套设备：大量 PT100 测温点位，机架布线、PLC 程序无法轻易改动。
真实案例：某化工厂老 Modicon 控制系统，AS‑BADU‑204 两个通道采样电路老化，反应器温度测点持续漂移。维护人员更换热电阻、检查现场屏蔽接线，故障没有消除。厂区没有备用板件，采购经过全通道 RTD 测试的拆机件等待 26 天。备件到位前，对应的超温联锁临时退出，运行人员人工抄表盯控温度。事后设备部将该型号划入 B 级 PLC 备件清单。
