描述
关键技术规格
| 参数项 | 技术数据 |
|---|---|
| 协议标准 | PROFIBUS DP‑V1（兼容 DP‑V0） |
| 站类型 | 主站 / 从站可配置 |
| 物理接口 | DB9 RS485，可选光纤 |
| 波特率 | 9.6 kbps – 12 Mbps |
| 数据交换 | 循环 I/O + 非循环参数 / 诊断 / 报警 |
| 隔离电压 | 2500 Vrms 电气隔离 |
| 供电 | 24 V DC ±10%，约 120 mA |
| 工作温度 | -25 °C ~ +70 °C |
| 尺寸 / 重量 | 96×167×38 mm / 约 1.03 kg |
| 诊断功能 | 站点 / 模块 / 通道诊断，3 类报警 |
产品深度介绍

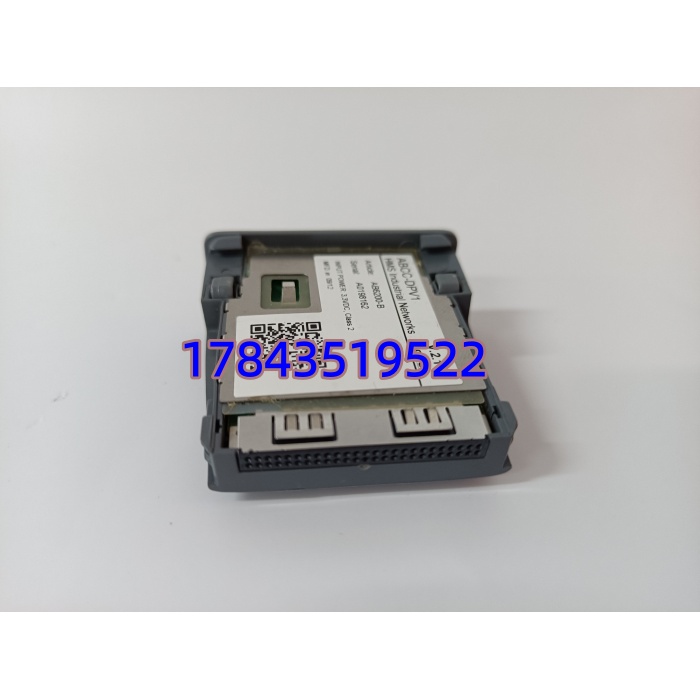

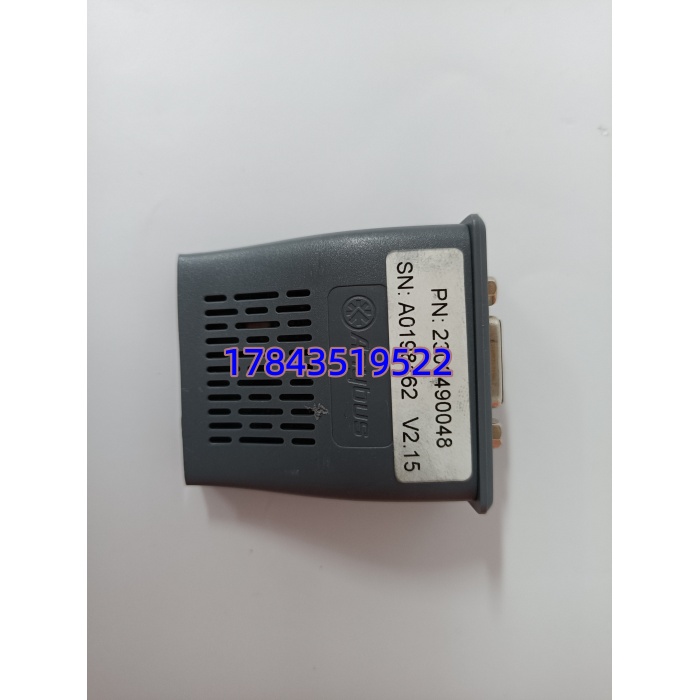

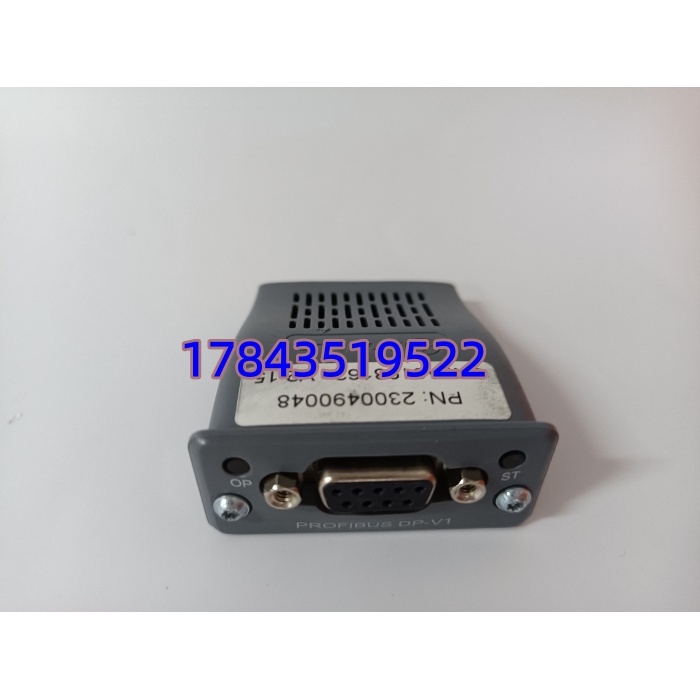

PROSOFT ABCC-DPV1 是面向工业自动化的高性能 PROFIBUS DP‑V1 通讯模块，可嵌入或外挂于 PLC、DCS、PC 等设备，实现与 PROFIBUS 网络的无缝对接。
它完整支持 DP‑V1 增强功能：循环实时 I/O、非循环参数读写、中断报警与精细化诊断，适合需要在线参数修改、设备诊断与高可靠通讯的场景。模块自带隔离与浪涌保护，抗干扰强；DB9 接口即插即用，GSD 文件齐全，配置简单。
应用场景与行业案例
现场常遇到老系统仅支持 DP‑V0，无法在线改参数、报警不精细；多厂家设备混网时协议不兼容；长距离 / 强干扰环境通讯不稳、丢包频发。
典型应用场景：
- 石油化工 — DCS 与现场仪表 / 变频器通讯，支持在线校准与故障诊断。
- 电力行业 — 电厂辅机控制、励磁系统、继电保护，DP‑V1 中断快速响应。
- 冶金行业 — 高炉 / 轧线高温强电磁环境，隔离设计保障通讯稳定。
- 汽车制造 — 焊装 / 涂装线 PLC 与机器人、I/O 站实时数据交互。
- 水处理 — 大型水厂 SCADA 系统，远程参数设置与设备状态监控。
案例：某大型汽车厂生产线升级，原有 DP‑V0 网络无法在线修改机器人参数，停机调试耗时久。更换 ABCC-DPV1 后，启用 DP‑V1 非循环读写，在线校准参数、远程诊断故障，单次调试时间从 4 小时缩短至 30 分钟，年减少停机损失超百万元。
核心卖点与差异化
- DP‑V1 全功能：支持非循环读写、中断报警、三级诊断，远超 DP‑V0。
- 主从一体：可做主站也可做从站，一套模块适配多种拓扑。
- 强隔离抗干扰：2500V 隔离 + 浪涌保护，长距离 / 变频环境稳定通讯。
- 宽温低功耗：‑25°C~+70°C 适应严苛工况，24V 供电约 120mA。
- 原装质保：全新原装，完整测试报告，12 个月质保，可提供溯源资料。
