描述
产品详情

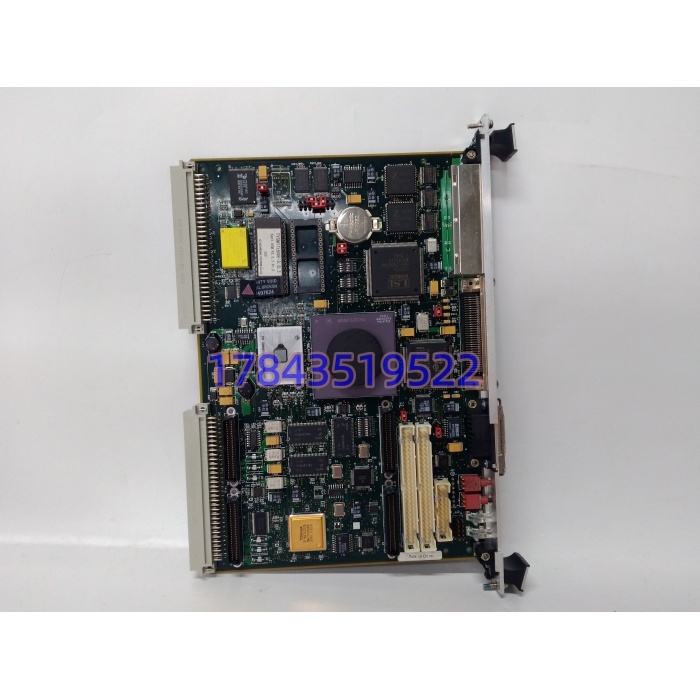

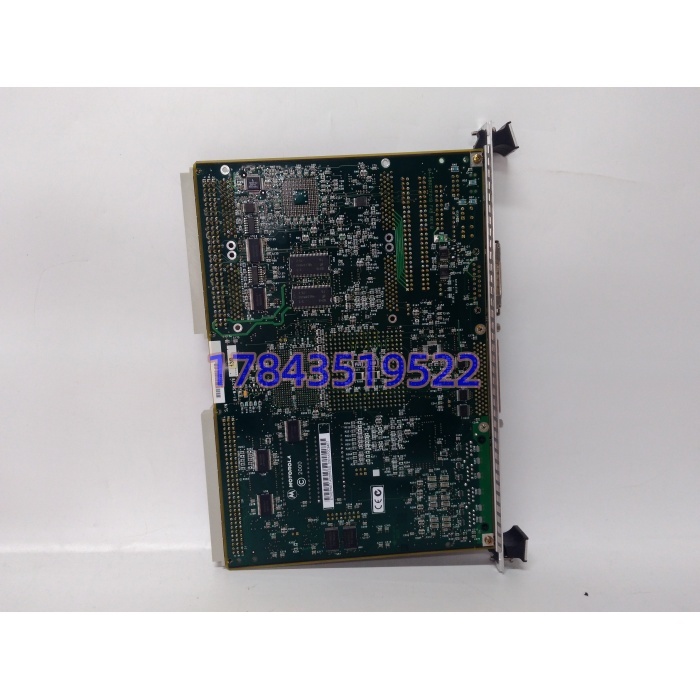

・型号：VME172PA‑652SE（VME172PA652SE）・品牌：Abaco Systems（继承 Motorola Force 产品线）・系列：VME172PA VME64x 单板计算机
规格参数

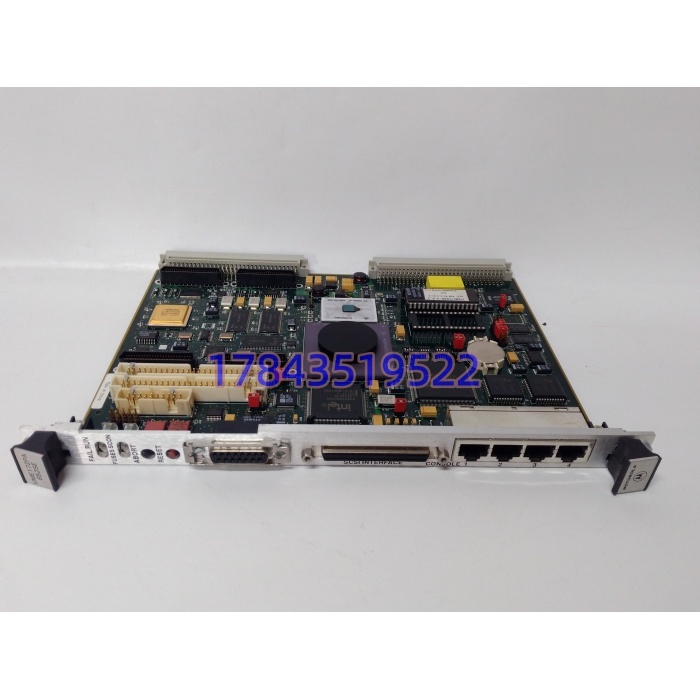

- 硬件形态：6U VME64x 单槽插卡，前面板状态 LED、复位按键；P1+P2 VME 全背板连接器。
- 主处理器：PowerPC 750，主频 652 MHz
- 内存：板载 SDRAM；板载 Flash 用于固件引导；电池备份 RTC/CMOS 配置 RAM，内置可更换锂电池。
- 板载接口：
- 两路 10/100Mbit 以太网
- 多路 RS‑232 串行端口
- Ultra‑SCSI 接口
- 并行接口
- 总线：VME64x，支持 A32/D32，可配置为主控制器 / 从设备模式；内置硬件看门狗定时器。
- 操作系统：VxWorks，也支持其他 PowerPC 架构实时 OS；BootROM 固件引导。
- 工作条件：强制风冷 0‑55℃，柜内 IP20；存储‑40℃~+85℃，湿度 5‑95% RH 无冷凝。
- 供电：VME 背板 + 5V 供电。
- 原产地：美国
- 生命周期：原厂已停止全新生产，仅提供有限技术支持；市面流通拆机、翻新测试备件。
- 选型提示：后缀‑652SE 代表 CPU 主频与硬件配置，不同后缀版本内存、外设配置存在差异；BootROM 固件 BSP 版本必须匹配项目；锂电池属于易损耗件；跳线决定是否充当 VME 系统控制器。
产品介绍
VME172PA‑652SE 是 PowerPC 架构高性能 VME 单板计算机，作为 VME 机箱系统控制器，完成实时运算、总线管理、网络与外设通讯，广泛配套在老款燃气轮机控制系统、大功率传动、工业测试平台。
坦白讲，国内很多进口老机组还在使用这套硬件。整套系统升级替换，需要更换 VME 硬件、移植嵌入式工程、适配 BSP 固件、全功能测试，停机窗口很难争取。现场高频故障：板载锂电池耗尽，硬件配置、时钟丢失；电解电容老化；VME 金手指氧化接触不良；BootROM 固件版本不匹配，启动失败；散热不良造成随机死机重启。
应用场景与行业案例
痛点切入：该板是整套 VME 设备核心运算主控。一旦故障，设备直接停机；作为 VME 系统控制器时故障会造成整个 VME 背板总线瘫痪，工艺中断。机柜散热不足、锂电池超期、金手指积灰氧化、电源纹波大是主要损坏诱因。
典型场景
- 电力行业：燃气轮机、汽轮机老款 VME 控制系统主控单元。
- 冶金行业：大型轧机、矿井提升机进口 VME 传动控制系统。
- 油气海工：老款压缩机、透平机组嵌入式控制设备。
- 工业测试：大型工业试验平台 VME 实时控制机柜。
真实案例：我现场碰到某压气站机组，VME172PA‑652SE 板卡电池失效，RTC 时钟与总线配置丢失，上电自检失败，整套机组进入停机保护。现场找不到同型号备件，调货 11 天才拿到经过 VME 机架测试的板卡。停机检修更换板卡，优先更换全新备份锂电池，核对 VME 系统控制器跳线，烧录匹配 BootROM 固件，完成总线、网口、SCSI、看门狗全功能验证，设备恢复运行。维护班组将型号加入一级 MRO 备件清单，年度检修检查机箱风扇与 CPU 板电池状态。
