描述
关键技术规格
| 参数项 | 详细参数 |
|---|---|
| 完整型号 | 5136-DN-PC |
| 主机总线 | 16 位 ISA 工业插槽，老式工控机专用 |
| 支持总线协议 | DeviceNet 1.8 标准，CAN2.0B 底层协议 |
| 工作模式 | 主站模式、从站模式双向兼容 |
| 总线波特率 | 125 kbps、250 kbps、500 kbps，自动识别或手动 DIP 配置 |
| 单卡最大从站容量 | 主站模式最多管理 63 台 DeviceNet 现场设备 |
| I/O 数据连接方式 | 轮询、状态变更、周期循环三种数据交互模式 |
| 隔离等级 | DeviceNet 总线侧与 ISA 主机侧 500 VAC 电气隔离 |
| 硬件配置 | DIP 拨码设置内存基地址、IRQ 中断号 |
| 供电来源 | ISA 插槽取电，无需外部辅助电源 |
| 工作温度 | 0 ℃ ~ +60 ℃；存储温度 -40 ℃ ~ +85 ℃ |
| 防护工艺 | PCB 带工业三防涂层，适配车间粉尘、潮湿工控机柜 |
| 配套替代新款 | 5136-DNP（PCI 总线 DeviceNet 卡） |
| 整机功耗 | 最大 2.8 W |
产品深度介绍

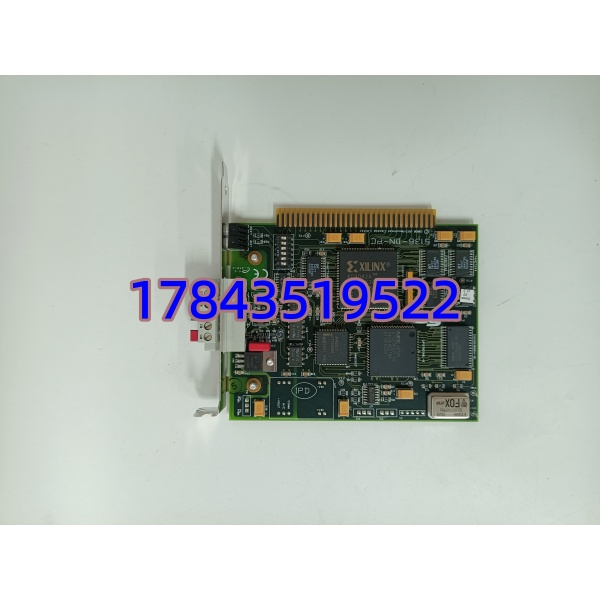

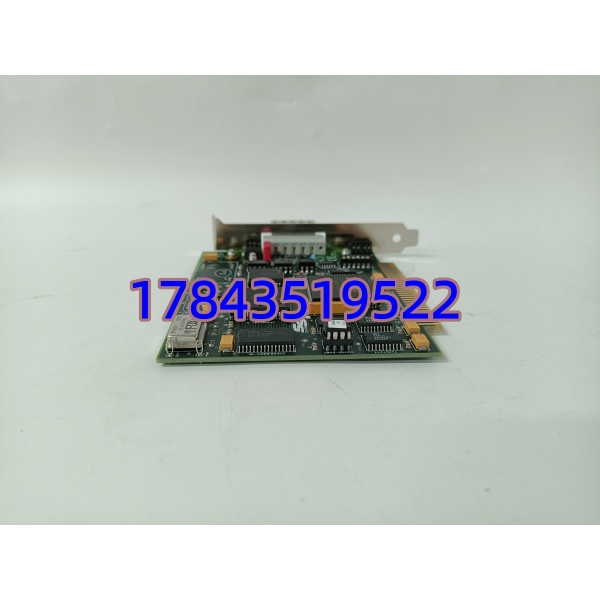

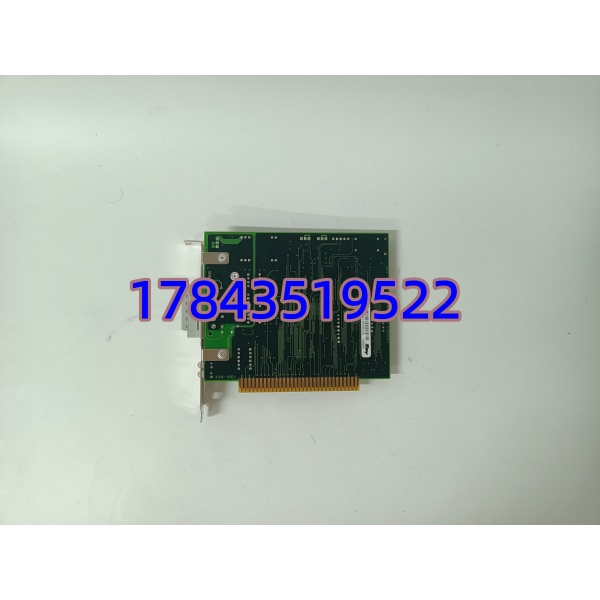

SST 5136-DN-PC 是早年工业上位监控系统专用 ISA 插槽 DeviceNet 通讯卡，仅适配搭载 ISA 扩展槽的老式工控计算机。板卡可将工控机转化为 DeviceNet 总线主站，批量读取现场罗克韦尔远程 I/O、智能传感器、变频器数据；也可设置为从站模式，接收其他 PLC 主站下发的控制指令。总线侧搭载独立隔离电路，隔绝现场电机、变频器带来的高压干扰，避免工控主机主板损坏。硬件依靠 DIP 拨码自定义中断与内存地址，适配各类老旧工控主板资源分配逻辑；配套专属驱动软件，支持 Windows XP、2000 等老旧操作系统。当前工业设备全面切换 PCI/PCIe 总线，该 ISA 规格卡已停产多年，仅用于存量未改造的老旧生产线上位机抢修替换。
应用场景与行业案例
工程痛点
老式 ISA 工控机通讯卡损坏后，整套上位监控系统离线，车间设备运行数据、故障报警全部无法上传，只能人工现场巡检；原厂早已停止生产，海外无新货，等待拆机备件周期可达数月，生产线长期无远程监控存在安全隐患。
典型应用场景
- 汽车冲压、焊接老旧产线上位监控早年成套设备标配 ISA 工控机，通过 5136-DN-PC 对接 DeviceNet 变频器、远程数字 I/O 模块，采集设备运行参数。
- 老旧烟草包装生产线 SCADA 系统整条产线控制硬件未整体改造，上位工控机保留 ISA 插槽，依靠本卡实现全线设备数据集中采集。
- 老旧水处理厂就地监控上位站早年配套罗克韦尔 DeviceNet 阀门、流量计，上位机仅预留 ISA 扩展槽，无 PCI 空闲插槽。
真实案例
华东某老牌汽车零部件冲压车间上位工控机 5136-DN-PC 通讯芯片烧毁，整条冲压线监控画面黑屏，操作员只能现场逐台设备查看状态。原厂无全新现货，拆机二手货源交货周期 2 个月，采购我方全新原装现货，48 小时送达现场，1 小时完成拨码配置与驱动安装，上位监控全线恢复。
核心卖点与差异化
- 500V 总线电气隔离，老式工控主板抗干扰能力大幅提升，避免现场浪涌击穿主机
- 同时支持主站、从站双模式，一台卡即可满足数据采集与受控下位两种需求
- 完整适配 XP/2000 老旧工控系统驱动，无需更换上位机操作系统
- 原厂 S1 三防 PCB 涂层，车间油污、潮湿环境使用寿命优于拆机二手板
- 现货库存，下单 24 小时内安排发货，解决停产型号长期无货抢修难题
- 出库完成 ISA 仿真工控机 24 小时总线满载测试，附带纸质质检报告
