描述
产品详情

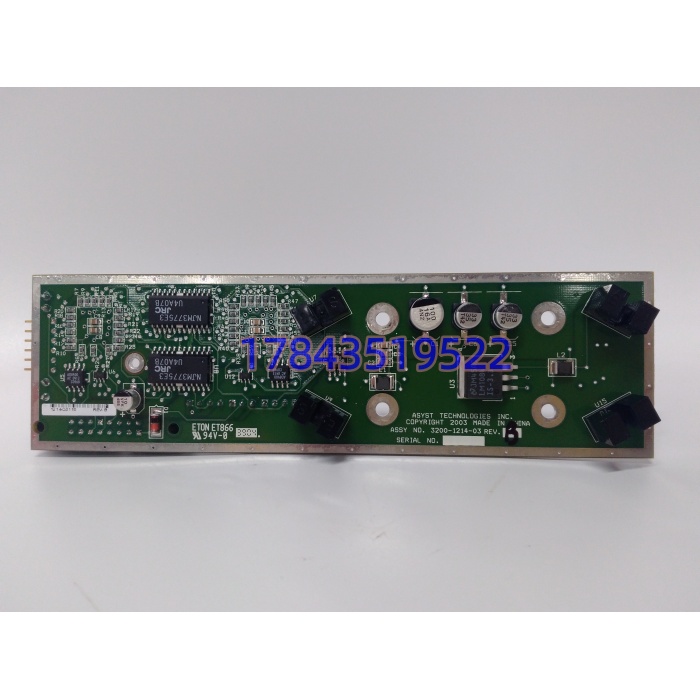

・型号：3200‑1214‑03・品牌：设备原厂配套板卡（半导体工艺设备）
规格参数
| 参数项 | 参数值 |
|---|---|
| 硬件形态 | 机架插装 PCB 板，依赖设备机箱背板供电与总线 |
| 板卡功能 | 多路传感器信号接收、电平转换、信号调理、数据转发至主控单元 |
| 供电来源 | 机箱背板 DC24V 供电，无独立供电端子 |
| 工作环境温度 | 0℃ ~ +55℃，机柜内无冷凝环境 |
| 存储温度 | -20℃ ~ +70℃ |
| 相对湿度 | 5%‑90%，无凝露 |
| 故障高发器件 | 板载电解电容、信号运放芯片、背板金手指、输入回路保护器件 |
| 生命周期 | 设备整机早已停产，原厂无全新现货，只存在拆机、测试翻新备件 |
| 静电要求 | 属于精密信号板，拆装必须佩戴防静电手环，静电极易造成通道损坏 |
产品介绍
3200‑1214‑03 是半导体工艺设备内部专用传感器接口板，不做主控运算，只负责对接设备各类现场传感器，做信号调理和转发，把传感器采集信号送给设备 CPU 做工艺判断、联锁保护。半导体产线常年 24 小时不间断运行，机柜内部温度偏高，板卡电解电容老化属于最高发故障；故障现象多为个别传感器读数跳变、通道无读数，其余通道正常，现场很容易误判传感器本体损坏。
坦白讲，该板卡属于设备整机定制板，没有通用兼容替代型号，不能拿市面上通用采集卡直接替换；替换备件优先选用同型号，硬件版本尽量和原板保持一致。板卡本身不存储设备工艺程序，全部组态、参数保存在设备主控板。
应用场景与行业案例
痛点切入：我在现场遇到过，板卡单通道运放芯片老化，对应传感器读数漂移、跳变，其余测点全部正常；产线不能长时间停机，排查要逐个传感器、电缆来回调换，耗费大量生产时间；整机设备停产，没有全新原厂件，只能储备拆机测试备件。
典型场景：
- 半导体制造工艺设备机箱内部信号采集接口板。
- 老款特种工业设备多传感器监测采集单元。
- 实验室大型专用测试设备信号调理机箱。
真实案例：某半导体工厂老设备，3200‑1214‑03 其中两路传感器通道读数漂移，反复更换外部传感器、电缆故障依旧。停机拆开机箱排查，确认接口板内部信号调理回路器件老化。采购经过联机测试的拆机备件，防静电完成板卡更换，上电后逐个通道比对传感器读数，全部测点恢复正常。后续把该型号纳入产线关键备件清单。
