描述
产品详情
・型号：SCXI‑1325（777687‑25）・品牌：NI（National Instruments）・系列：SCXI 信号调理端子系列
规格参数
| 参数项 | 参数值 |
|---|---|
| 物料编号 | 777687‑25 |
| 适配主机模块 | 仅适配 SCXI‑1124 隔离模拟输出模块，不可通用其他 SCXI 板卡 |
| 端子数量 | 26 路螺钉端子，24 路信号 + 2 路机箱地 |
| 导线规格 | 26‑14 AWG，螺钉压紧接线方式 |
| 隔离等级 | 250Vrms，CAT II 工作电压 |
| 安装形态 | 直接扣装于 SCXI‑1124 模块正面，SCXI 机箱 3U 插槽 |
| 工作环境温度 | 0℃～+55℃，非冷凝环境 |
| 存储温度 | -20℃～+70℃ |
| 相对湿度 | 5%～90% 无凝露 |
| 生命周期 | 原厂停产，Last‑time‑buy 已关闭，无全新原厂期货 |
| 注意事项 | 无信号调理电路，仅做接线转接，全部功能由 SCXI‑1124 实现 |
产品介绍

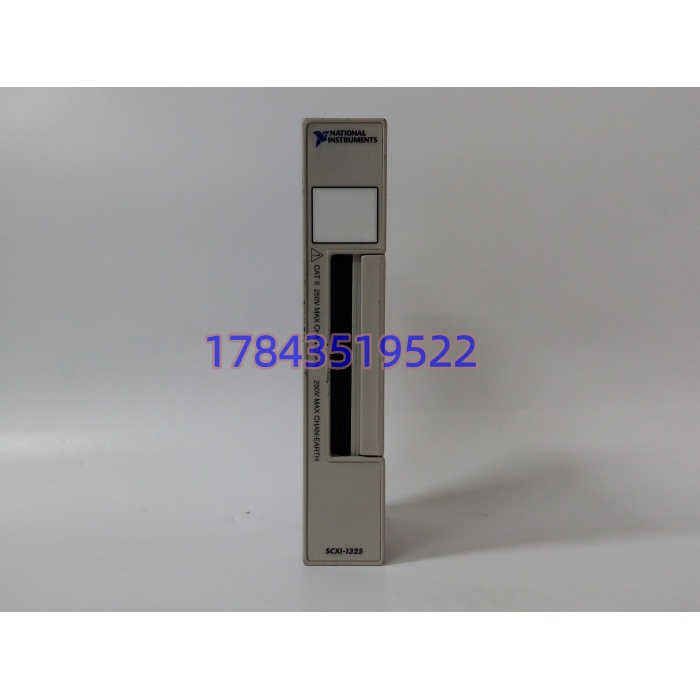

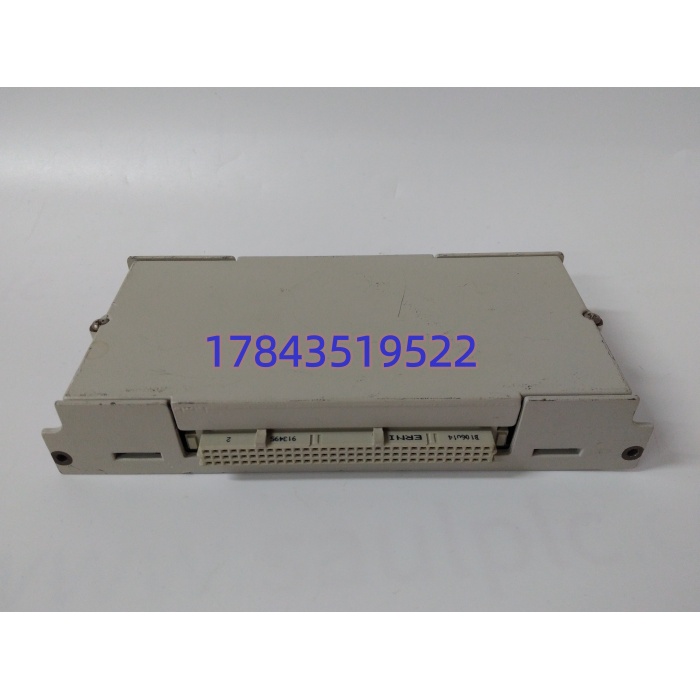

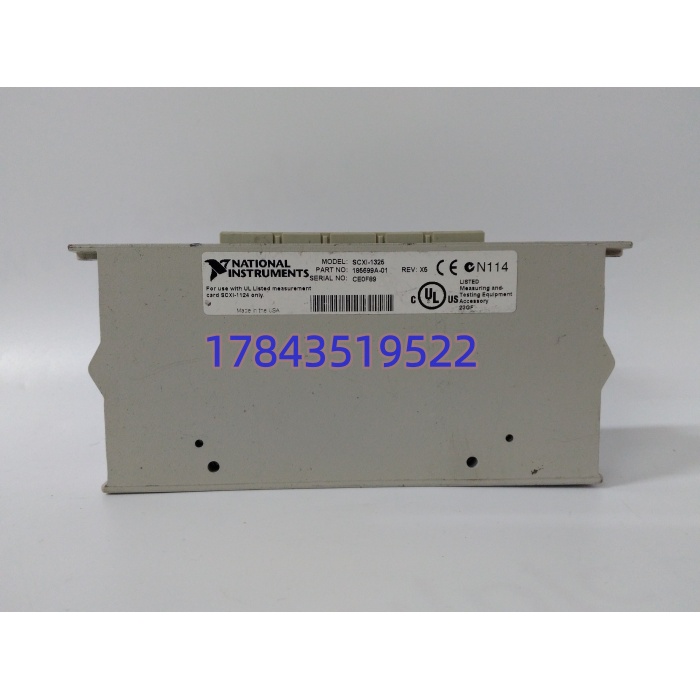

SCXI‑1325 是 SCXI‑1124 模拟输出模块专用前端端子板，内部没有芯片与信号调理电路，只做信号物理转接，把模块内部接口引出到螺钉端子，方便现场接线、改线调试。整套端子带屏蔽外壳，降低工业现场的外界干扰。
坦白讲，这块端子板不能单独使用，只能搭配 SCXI‑1124。即便外形尺寸接近，也不能装在其他 SCXI 功能模块上。很多老测试台服役超过 15 年，故障大多不是板卡本体损坏，而是螺钉松动、端子氧化、外壳卡扣断裂，造成信号时断时续。
应用场景与行业案例
痛点切入：我在现场遇到过，长期振动工况下，螺钉端子出现松动，模拟输出信号漂移，排查要耗费大量时间。整套测试系统软件绑定 SCXI 硬件，不能随便改动前端端子配件，一旦端子损坏，整套试验台无法输出控制信号。
典型场景：
- 实验室标定测试台：SCXI‑1124 输出隔离电压、电流，对传感器做标定，只能使用对应端子板。
- 汽车零部件耐久测试设备：长期循环振动环境，螺钉端子比弹簧端子抗振动表现更好。
- 高校科研采集系统：频繁拆装外部接线，螺钉端子可以承受反复接线操作。
- 工业过程模拟平台：输出 0‑20mA、±10V 模拟信号模拟现场变送器信号。
真实案例：某研究所一套老传感器标定台，SCXI‑1325 外壳卡扣断裂，端子板发生轻微位移，模拟输出信号随机跳变。现场软件、硬件都没有改造预算，不能换其他型号端子。采购拆机完好的 SCXI‑1325 备件，更换之后紧固全部接线螺钉，整套标定台恢复稳定输出。之后实验室库房留存一块备件，定期检查接线螺钉扭矩。
