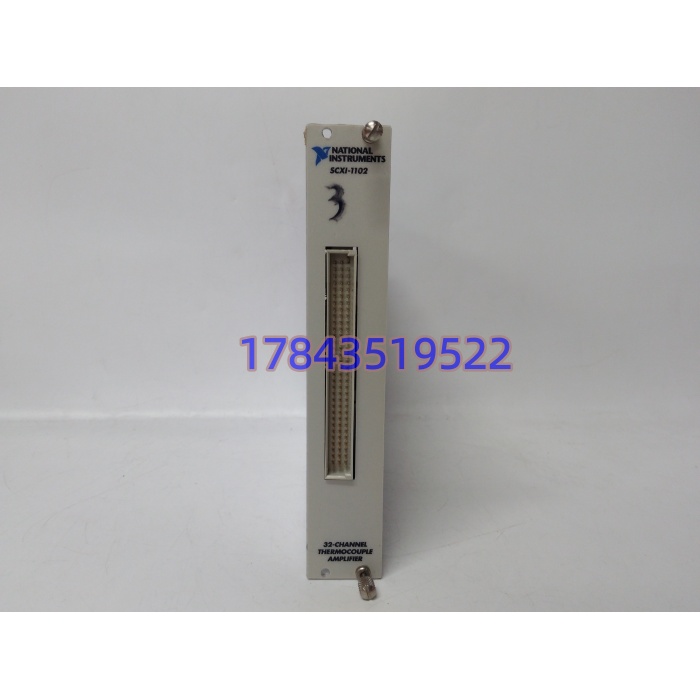

NI SCXI‑1102 | 热电偶信号调理模块
NI SCXI‑1102 | 热电偶信号调理模块 - 图片 2
NI SCXI‑1102 | 热电偶信号调理模块 - 图片 3
NI SCXI‑1102 | 热电偶信号调理模块 - 图片 4

NI SCXI‑1102 | 热电偶信号调理模块

原价为：¥7,656.00。当前价格为：¥5,676.00。

  • 型号：SCXI‑1102
  • 品牌：NI（National Instruments 美国国家仪器）
  • 系列：SCXI 信号调理采集系列
  • 核心功能：32 通道差分模拟输入调理模块，对热电偶、毫伏级电压信号做放大、滤波、冷端补偿，多路复用输出至后端 DAQ 采集卡download.n…。
  • 产品类型：SCXI 机箱插装信号调理模块
  • 关键规格：32 路差分输入、2Hz 低通滤波、增益 1/100、内置冷端补偿传感器
我要购买
分类：

描述

产品详情

・型号：SCXI‑1102・品牌：NI（National Instruments）・系列：SCXI 信号调理采集系列

规格参数

  • 通道配置：32 路差分模拟输入，1 路冷端补偿传感器通道download.n…
  • 可编程增益：1 倍、100 倍两档可选download.n…
  • 低通滤波器：2Hz 二阶低通滤波，用于抑制工频干扰；注意和 1102B (200Hz)、1102C (10kHz) 区分download.n…
  • 输入量程：增益 1 时 ±10V；增益 100 时 ±100mV
  • 过压保护：上电状态 ±42VDC，断电状态 ±27VDC
  • 输入阻抗：100MΩ
  • 共模抑制比：典型 120dB
  • 机箱接口：96‑PIN DIN C 型前端连接器，后端 50 针排线接口
  • 适配端子板：SCXI‑1300、SCXI‑1303，以原厂手册为准
  • 供电：由 SCXI 机箱背板供电
  • 工作温度：0℃ ~ +55℃，机柜无凝露
  • 防护等级：IP20，仅限控制柜内部
  • 硬件约束：不能直接用于 PXI/PXIe 机箱；驱动版本需要匹配操作系统，以原厂手册为准NI

产品介绍

SCXI‑1102 是 SCXI 架构下的老式信号调理模块，专门处理热电偶以及微弱毫伏电压信号，完成信号放大、滤波、冷端补偿，32 路通道通过多路复用，只占用后端 DAQ 设备的一路物理通道，扩展采集通道数量。

坦白讲，同外观的 1102B、1102C 滤波器带宽不一样，不能直接互换。我在现场遇到过拿 1102B 替换 1102，硬件可以上机，但是滤波带宽不匹配，温度测量噪声大，数据跳动严重。该型号早已停产，很多老测试台、试验设备 LabVIEW 程序绑定这套硬件，只能依靠存量备件维护。



应用场景与行业案例

模块故障之后，全部 32 路温度、电压测点全部失效，整套试验采集系统没有有效数据，试验流程无法继续。

‑ 热工试验测试平台：多通道热电偶温度采集，做产品温升老化试验。‑ 汽车零部件耐久测试台：多点温度监测，原有 LabVIEW 程序深度绑定 SCXI 硬件。‑ 高校实验室老旧采集系统：教学试验设备，软件改造迁移工作量大。‑ 工业设备出厂检测工装：多通道温度、毫伏信号批量采集。

真实案例：某零部件实验室 SCXI‑1102 模块内部通道放大器损坏，32 路热电偶温度数据全部异常，老化试验被迫中断。仓库有一块 SCXI‑1102B 备件，可以插入 SCXI 机箱，驱动识别正常，但滤波器带宽 200Hz，没有原模块 2Hz 的抗工频噪声能力，温度读数持续跳变，试验数据不可采信。只能等待 SCXI‑1102 备件到货，耗时 5 天，整套老化试验暂停。事后仓库台账区分 SCXI‑1102 /1102B /1102C 三个型号。
