产品深度介绍

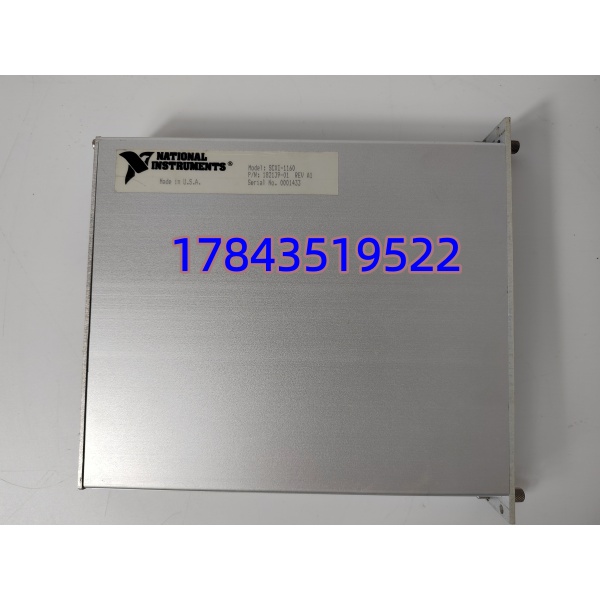

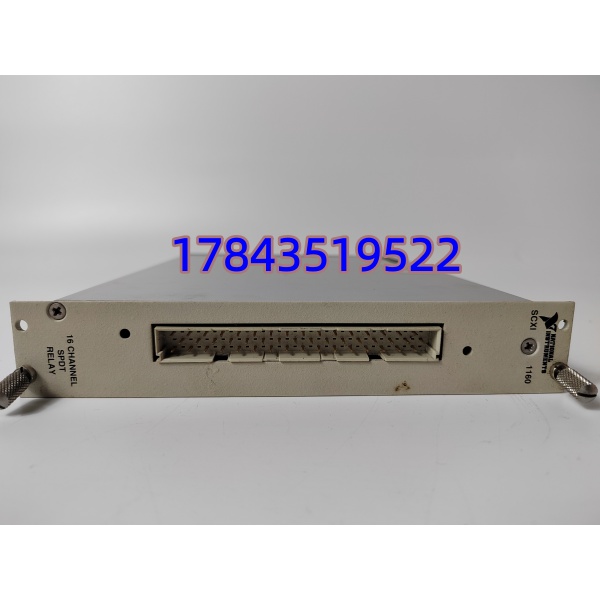

NI SCXI-1160 是 SCXI 测试采集系统专用 16 通道闭锁继电器模块，适配 SCXI-1000、SCXI-1001 等标准机箱，广泛用于自动化测试工装、多传感器信号巡检、实验室多路负载切换、工业 DAQ 采集系统。模块搭载 16 路独立 SPDT（C 型）闭锁继电器，断电后触点状态保持不变，无需持续线圈供电降低功耗；单通道支持 2A 交直流负载通断，触点隔离耐压 250VRMS，微弱信号切换热偏移仅 3μV，避免采集数值漂移。搭配 LabVIEW、NI-DAQmx、MAX 测量自动化软件可实现通道程控切换，单机箱可多块级联扩展至上百路信号通道。原厂新一代硬件主推 PXIe 架构，存量 SCXI 测试设备维修替换优先选用现货；同型号直接更换后仅需在 MAX 中重新识别硬件、导入通道映射程序即可恢复信号路由功能。
关键技术规格
| 参数项 | 技术参数 |
|---|---|
| 完整型号 | SCXI-1160，物料号 776572-60 |
| 适配机箱 | SCXI-1000、SCXI-1001 系列标准 4U 机箱 |
| 继电器规格 | 16 路独立 SPDT C 型闭锁继电器 |
| 单通道通断容量 | 2 A @ 250 VAC / 2 A @ 30 VDC |
| 最大切换速率 | 50 次 / 秒 |
| 触点热偏移电压 | ≤3 μV |
| 线圈 – 触点隔离耐压 | 250 VRMS |
| 继电器保持特性 | 断电锁存，无持续供电损耗 |
| 配套端子板 | SCXI-1360 专用前接线端子排 |
| 软件驱动 | NI-DAQmx、NI-Switch、LabVIEW 全版本兼容 |
| 工作温度 | 0 ℃ ~ +70 ℃，控制柜无凝露 |
| 湿度范围 | 5%–95% 非冷凝 |
| 安装方式 | SCXI 标准插槽前装固定，两颗手拧螺丝锁紧 |
| MTBF | 175,000 小时 |
| 典型场景 | 多传感器巡检台、汽车电子老化测试、工业多路信号采集切换 |
入库质检
1. 入库验收检测
- 来源追溯：核验原厂密封外包装、机身激光型号编码，匹配 NI SCXI 原厂批次档案
- 防伪识别：面板丝印、激光物料号、CE/UL 认证标签原厂标准校验，无打磨重印痕迹

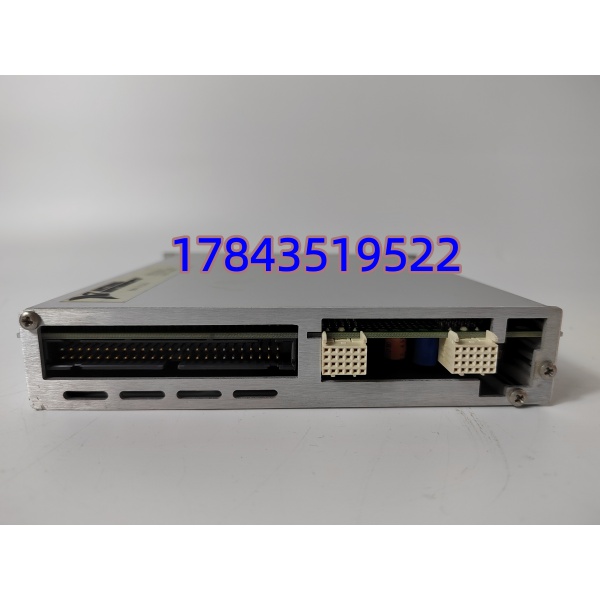

- 外观检查：金属面板无磕碰划痕、背板 50 针金手指无氧化、电路板无维修补焊、继电器无烧蚀发黑、元器件无老化发黄
- 附件核对：原厂防静电袋、配套 SCXI-1360 端子排说明书完整留存
2. 上机功能测试
测试机箱：NI SCXI-1000 标准仿真机箱，配套 NI MAX、LabVIEW 测试程序测试内容：
- 上电自检：机箱通讯识别校验，驱动自动匹配无报错
- 16 通道继电器循环测试：逐路吸合 / 断开，校验闭锁断电保持功能
- 触点导通检测：万用表采集通断电阻，确认无粘连、无高偏移
- 高速循环耐久模拟：连续 50 次 / 秒切换 1 小时，监测无卡顿失效测试留存：每块模块生成纸质测试报告，通道通断波形、驱动识别截图可发送客户核验
3. 电气参数检测
- 500V 摇表绝缘电阻测试，线圈 – 触点隔离绝缘值＞10 MΩ 为合格
- 机箱背板 5V 供电回路连续性、过流保护功能检测
- 继电器触点热偏移电压测试，数值≤3μV 判定合格
4. 固件与型号丝印校验
- 读取模块底层硬件识别码，统一归档记录
- 核对机身刻印完整型号 SCXI-1160、物料编码 776572-60，无涂改、错印
5. 最终封装出库
质检员签字归档全套测试记录，双层防静电袋密封，加厚气泡膜包裹纸箱封装，贴附 QC 合格标签标注出库日期；客户可申请全套测试实拍视频、模块正反面高清实物照片。
