描述
关键技术规格
| 参数项 | 参数数值 |
|---|---|
| 适配机箱 | SCXI-1000、SCXI-1001 标准模块化信号调理机箱 |
| 通道数量 | 8 路独立差分模拟输入通道，每通道独立 DIP 增益拨码 |
| 可编程增益档位 | 1、10、100、200、500，单通道独立设置，无需统一量程 |
| 采样保持特性 | 全通道同步 Track/Hold 锁存，通道间采样偏差可忽略，保留相位信息 |
| 输入保护 | 上电 ±30V 过压保护；断电状态 ±15V 输入耐压限制 |
| 输入阻抗 | 仪表放大器高阻抗差分输入，降低传感器负载效应 |
| 工作模式 | 并行直连 DAQ 八通道独立输出 / 多路复用多模块级联采集 |
| 后端输出范围 | ±5V 标准调理输出，匹配 E 系列、M 系列 DAQ 采集卡输入量程 |
| 整机功耗 | ≤6 W，机箱背板统一供电 |
| 工作温度区间 | 0 ℃ ~ +60 ℃ 实验室 / 控制柜常规工况 |
| 防护工艺 | PCB 三防保形涂层，抗粉尘、电机变频电磁干扰 |
| 配套软件 | LabVIEW、NI-DAQmx、MAX 硬件配置工具 |
| 状态指示灯 | 模块供电、SCXI 总线通讯、通道超限告警三组独立 LED 指示灯 |

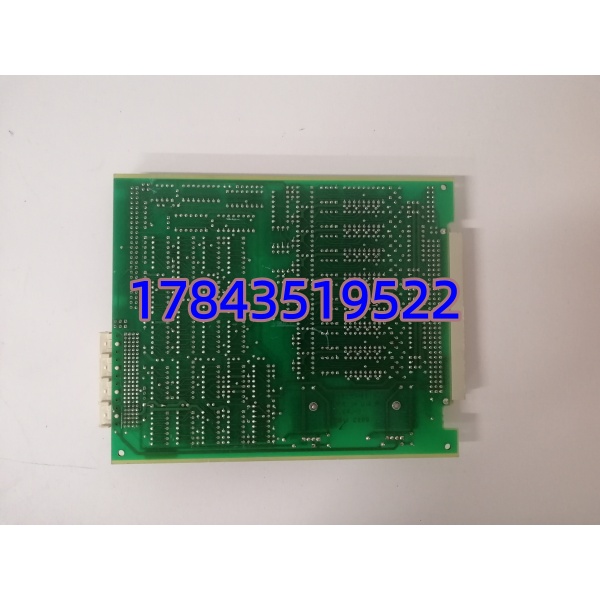

SCXI-1140
产品深度介绍
NI SCXI-1140 是 SCXI 机箱专用八通道同步采样差分放大调理模块，专为多通道振动、动态电压同步采集场景设计，广泛用于机组转子振动、航空发动机、材料力学动态测试等对相位同步要求严苛的测试系统。每一路通道集成独立仪表放大器与专用采样保持 T/H 电路，可通过板载 DIP 拨码单独配置放大增益，适配加速度、速度、位移等不同灵敏度振动传感器；触发保持指令时 8 路通道信号同时冻结锁存，消除分时采集带来的相位偏移，精准还原多测点振动时序关系。模块支持两种工作模式：并行模式下 8 路调理信号独立输出至 DAQ 卡八个采集通道；多路复用模式可多块 SCXI-1140 级联，通过单路 DAQ 通道分时读取多组测点数据，降低采集卡通道占用。仅适配老旧 SCXI 机箱架构，新一代 PXI/PXIe 系统无直接兼容硬件，存量测试平台维保仅能依靠原装现货替换。

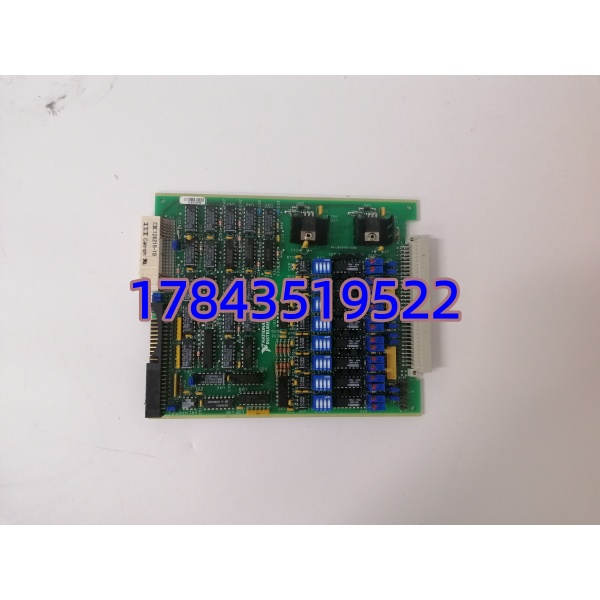

SCXI-1140
应用场景与行业案例
工程痛点
多通道振动测试依赖 SCXI-1140 同步锁存功能，模块内部 T/H 采样保持电路老化后，通道采样不同步，振动相位数据失真，故障频谱分析完全失效。原厂已停产，海外调货周期超三个月；市面翻新调理卡放大器零点漂移严重，长期测试数据重复性差，无法满足设备故障诊断精度要求。
典型应用场景
- 火力发电厂 – 汽轮发电机组轴系振动多通道同步测试转子多测点振动、轴承加速度同步采集，用于机组不平衡、碰摩故障频谱分析。
- 航空航天实验室 – 发动机转子、叶片动态振动试验多测点相位同步采集，还原高速旋转部件振动时序与模态特征。
- 石油化工压缩机组在线振动监测平台大功率压缩机多通道振动信号前置放大，同步锁存用于机组故障预判。
- 高校力学、振动实验室 – 材料冲击、疲劳动态测试系统多通道应力、振动同步采集，保证各测点时域相位完全对齐。
真实案例
某发电集团振动实验室 SCXI-1140 同步采样电路失效，多通道振动数据相位偏移，无法完成汽轮机组故障诊断试验。联系 NI 原厂确认停产无现货，调货周期 15 周，机组停机试验计划被迫搁置。我方现货调理模块完成 24 小时多通道同步仿真测试后当日发出，3 天送达实验室替换，八通道同步锁存、增益放大功能全部恢复，振动频谱分析精度达标。后续实验室采购两块同款作为长期备用调理模块。
核心卖点与差异化
- 原厂全新未上机 PCB，仪表放大、采样保持电路出厂统一校准，长期运行零点漂移极小，对比翻新二手卡无相位偏移、数据失真问题
- 现货库存，48 小时内可安排出库发货，省去海外原厂数月调货周期
- 出库执行 24 小时八通道同步满载仿真测试，模拟多增益、动态振动信号工况，配套纸质检测报告、同步采样测试视频可同步交付客户核验
- 提供 12 个月整机质保，覆盖通道放大、T/H 同步锁存、背板总线、供电回路出厂硬件缺陷
- 标准 SCXI 单槽位尺寸，原有传感器接线、DAQ 采集程序无需修改，复刻原有 DIP 拨码增益配置即可直接投运测试系统
