描述
关键技术规格
- 通道配置：32 路差分输入（每通道独立 10:1 衰减器）
- 输入范围：±60VDC（直流）、30VACrms（交流峰值 ±42V）
- 滤波特性：每通道三极点低通滤波，截止频率 10kHz
- 隔离等级：通道间 500VDC 连续隔离，抗共模干扰＞100dB@60Hz
- 可编程增益：1/2/5/10/20/50/100/200/500/1000（软件配置）
- ADC 分辨率：16 位，总采样速率 10kS/s（通道共享）
- 供电方式：SCXI 机箱背板供电（+5V/±12V）
- 工作温度：-40°C ~ +70°C（工业级宽温）
- 兼容机箱：SCXI-1000/1001/1000DC 全系列
- 软件支持：LabVIEW、DAQmx、LabWindows/CVI
产品深度介绍

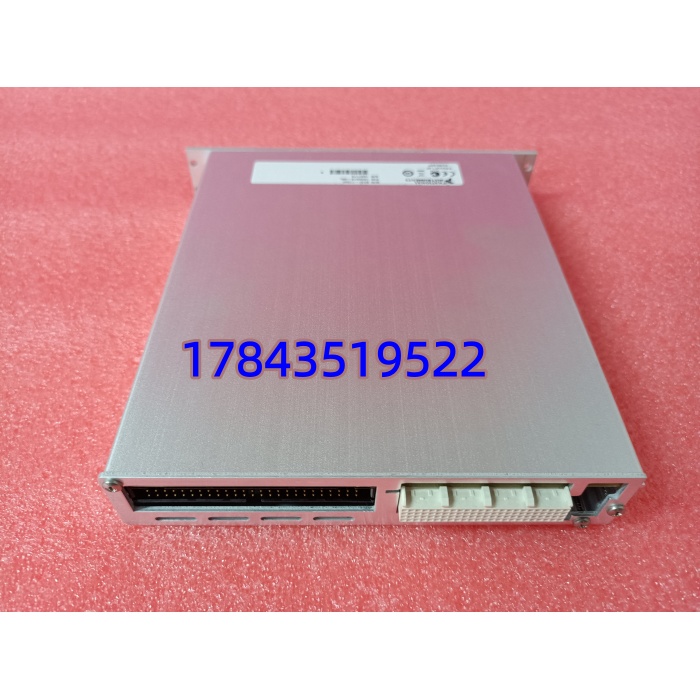

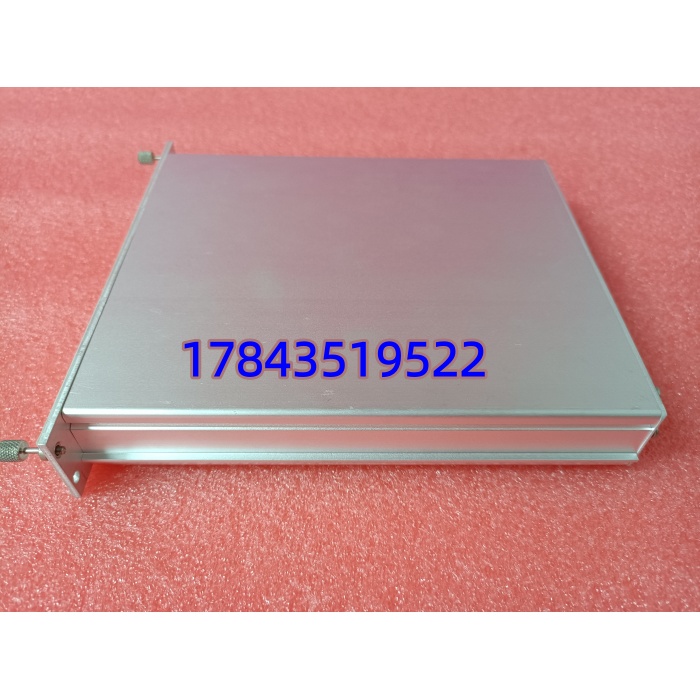

NI SCXI-1104C 是 SCXI 平台的高密度中压信号调理模块，专为工业现场 ±60VDC 范围内的电压信号采集设计。每通道集成独立衰减、放大与滤波电路，可将工业级中压信号调理至 DAQ 设备适配范围，32 通道通过多路复用输出至单 DAQ 通道，大幅扩展系统采集容量NI。
模块具备高隔离与强抗干扰能力，适配电机控制、电力监测、振动测试等强电磁干扰场景；配合 LabVIEW 可实现多通道同步采集、实时分析与数据记录，是工业测试与过程监测的核心采集单元。
应用场景与行业案例
工程痛点
工业现场中压信号（±10~±60VDC）采集常面临通道少、隔离弱、噪声大、兼容性差问题：普通模块通道不足，隔离不足易受变频器干扰，滤波差导致信号漂移，难与多类型传感器适配。
典型应用场景
- 电力监测 – 高低压开关柜信号采集采集母线电压、互感器输出、开关状态信号，500V 隔离防止高压窜入，保障采集系统安全。
- 电机控制 – 变频器 / 伺服系统监测采集电机三相电压、电流及编码器信号，10kHz 滤波抑制变频干扰，信号稳定无抖动。
- 航空测试 – 发动机试车台数据采集同步采集数百个压力、温度、振动测点，共模抑制比＞100dB，提取微伏级有效信号。
- 工业自动化 – 生产线过程监测采集压力、液位、流量传感器输出（±10V/4-20mA），多通道同步采集适配整线监测。
- 实验室研发 – 动态信号分析配合 LabVIEW 实现振动、冲击信号高速采集与频谱分析，16 位分辨率保证数据精度。
真实案例
某汽车零部件厂电机性能测试台升级，原系统用 8 通道模块，需分批测试，效率低且信号易受变频器干扰。
更换 2 套 SCXI-1104C 后，32 通道同步采集电机电压、电流、转速、温度信号，500V 隔离彻底解决干扰问题，数据稳定。单台测试时间从 2 小时缩短至 15 分钟，测试效率提升 8 倍，连续运行 2 年无故障。
核心卖点与差异化
- 高密度 32 通道：单模块 32 路差分，比普通 8 通道模块通道数提升 3 倍，节省机箱插槽与成本
- ±60VDC 宽范围：适配工业中压场景，覆盖 ±10V~±60VDC，无需额外降压模块
- 500V 高隔离 + 100dB 抗干扰：通道间隔离，抑制变频器、高压开关干扰，恶劣环境信号稳定
- 每通道独立 10kHz 滤波：硬件级降噪，避免软件滤波相位失真，动态信号采集保真度高
- 工业级宽温 – 40°C~+70°C：适配户外机柜、高温车间，MTBF＞50,000 小时
- 停产稀缺库存：NI 已停产，原装库存有限，适配老旧 SCXI 系统备件替换NI
