描述
关键技术规格
- 通道配置：32 路单端 / 16 路差分（软件可选）
- 输入电压范围：±60VDC（±42VAC）
- 输入阻抗：>10GΩ（差分模式）
- 共模抑制比：≥120dB（DC 至 60Hz）
- 低通滤波器：二阶巴特沃斯，截止频率 1Hz~10kHz（可编程）
- 分辨率：16 位
- 最大采样率：100kS/s（单通道）
- 通道间隔离：500V
- 工作温度：-40°C ~ +85°C
- 尺寸：330mm × 229mm × 140mm
- 重量：约 0.36kg
品深度介绍

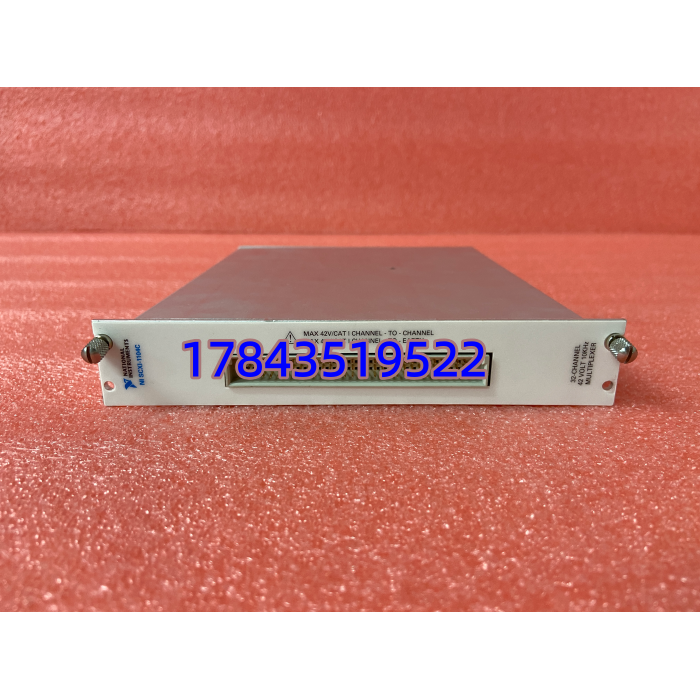

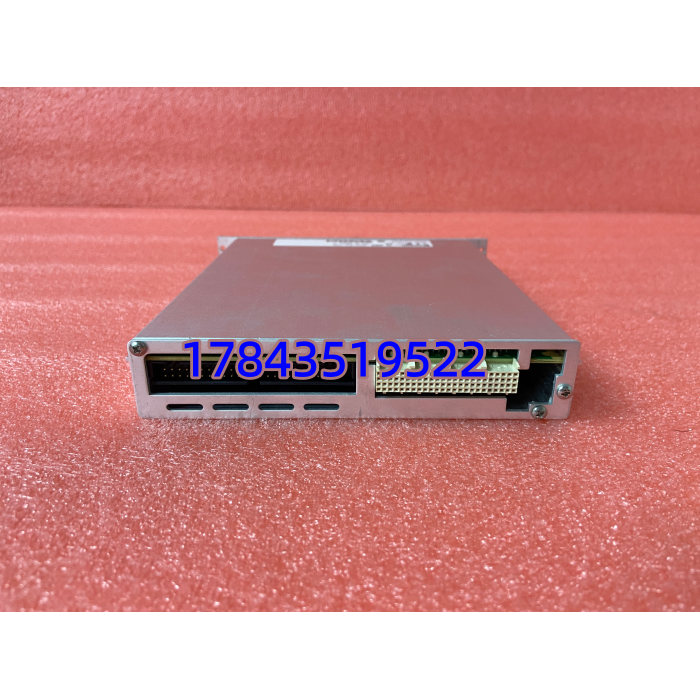

NI SCXI-1104C 是 NI 公司 SCXI 平台的高密度高压模拟输入模块，专为工业现场中高压信号采集设计NI。可直接接入 ±60VDC 电压信号，无需额外调理电路，简化系统架构。
模块集成 10kHz 可编程低通滤波器，有效抑制高频噪声与尖峰干扰，保障数据稳定性NI。配合 NI-DAQmx 驱动与 LabVIEW 软件，可快速配置通道参数、触发方式与采样策略，适配多场景高精度采集需求。
应用场景与行业案例
工程痛点
工业现场高压信号（如电机母线电压、传感器输出）常伴随强电磁干扰，普通采集卡易损坏或数据漂移，且多通道同步采集成本高、布线复杂。
典型应用场景
- 电力能源 – 高压设备监测采集变压器、发电机组的电压 / 电流信号，监测运行状态，预警绝缘老化与故障风险。
- 工业自动化 – 电机驱动系统同步采集变频器输出电压、电机电枢电压，分析运行特性，优化控制参数，降低能耗。
- 航空航天 – 机载设备测试发动机试车台、电源系统的高压信号采集，适配宽温与强振动环境，保障测试可靠性。
- 科研高校 – 高压实验测量材料击穿试验、高压电源输出特性分析，支持多通道同步采集，数据可追溯。
真实案例
某汽车零部件企业 NVH 实验室，需同步采集 16 路电机控制器高压输出信号，用于振动与噪声关联分析。原方案用普通采集卡 + 外部调理器，布线繁琐且易受干扰。
更换 SCXI-1104C 后，直接接入 ±48VDC 信号，500V 隔离阻断地环路干扰，10kHz 滤波净化信号。系统集成周期缩短 50%，数据稳定性提升，后续 3 年无故障运行。
核心卖点与差异化
- 高压直接采集：±60VDC 输入，无需外部调理，简化系统、降低成本
- 强抗干扰设计：500V 通道间隔离 +≥120dB 共模抑制，适配变频器、电机等强干扰环境
- 高密度通道：32 通道单端采集，单模块覆盖多测点，减少机架占用
- 软件生态完善：兼容 NI-DAQmx 与 LabVIEW，配置灵活，支持自定义滤波与触发
- 宽温工业级：-40°C~+85°C 稳定运行，适配户外、高温车间等恶劣工况
