描述
产品详情
・型号：PXI‑7344・品牌：NI（National Instruments）・系列：PXI‑73xx 运动控制
规格参数
| 参数项 | 参数值 |
|---|---|
| 硬件形态 | 3U PXI 插卡，适配标准 PXI/PXIe 机箱插槽 |
| 控制轴数 | 4 轴，支持独立控制或多轴协同插补 |
| 适配驱动器 | 步进驱动器、脉冲指令型伺服驱动器 |
| 脉冲输出 | 脉冲 / 方向，TTL 电平，最高 8MHz 输出频率 |
| 编码器接口 | 4 路增量编码器输入，最高 20MHz 计数频率 |
| 板载 I/O | 32 路可配置数字输入输出，限位、回零、触发信号接入 |
| 板载资源 | 双处理器，嵌入式实时操作系统，运动任务可脱离主机独立运行NI |
| 软件驱动 | NI‑Motion 驱动，LabVIEW、CVI 开发环境，.nce 配置文件存储参数NI |
| 供电来源 | PXI 机箱背板 + 5V 供电，整机功耗小于 25W |
| 工作温度 | 0℃ ~ +55℃，机箱内部无凝露 |
| 存储温度 | -20℃ ~ +70℃ |
| 相对湿度 | 5%‑95%，无冷凝 |
| 生命周期 | 原厂已停产，无全新原厂现货；市面流通拆机、测试备件NI |
| 静电要求 | 高速数字电路，插拔、搬运必须佩戴防静电手环，金手指容易静电击穿 |
产品介绍

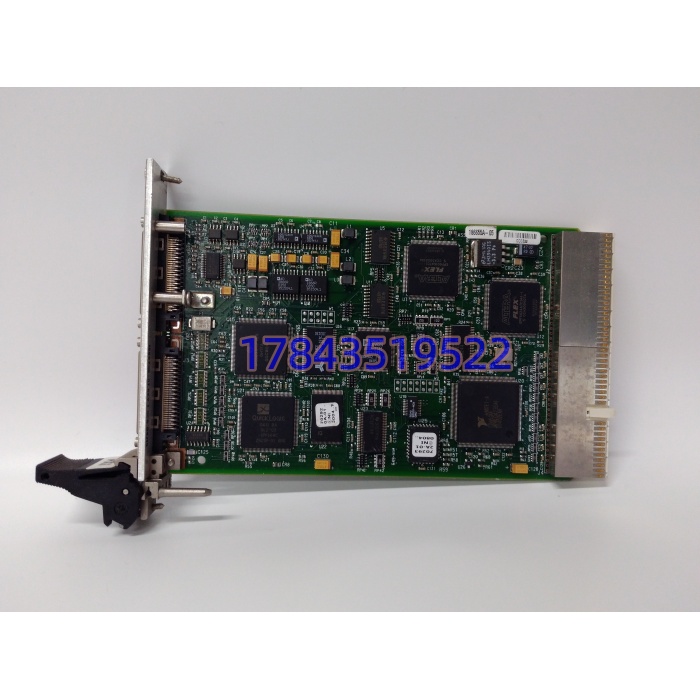

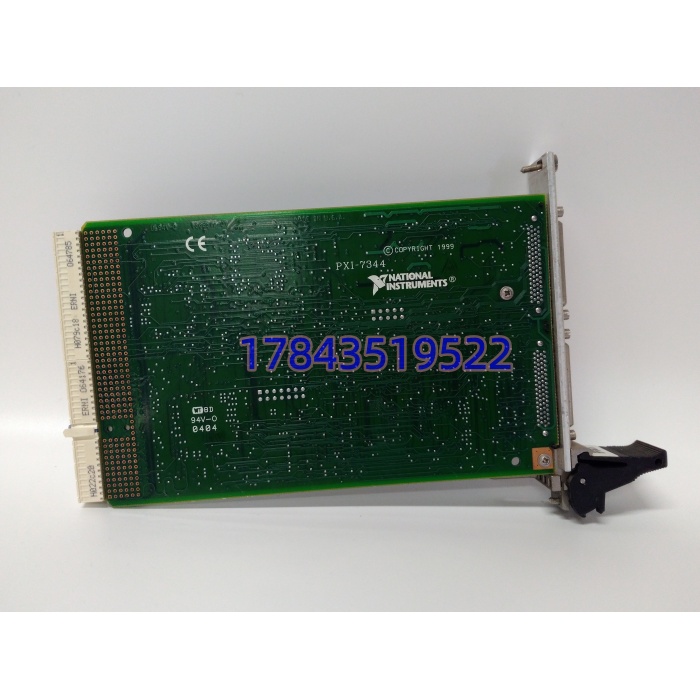

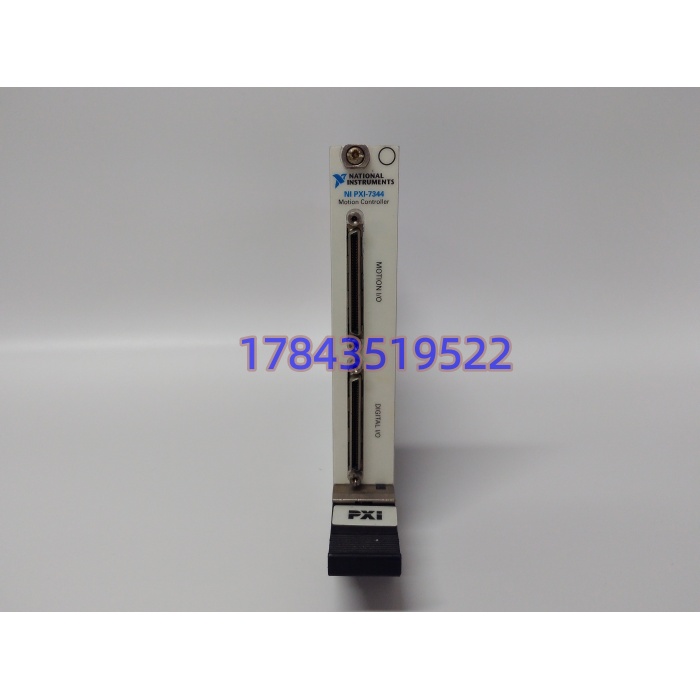

PXI‑7344 是 PXI 平台下 4 轴高性能运动控制卡，板上自带实时处理器，运动轨迹运算在板卡本地完成，不依赖上位主机 CPU，适合对运动确定性要求高的设备，输出脉冲方向信号驱动步进、伺服，接收编码器闭环反馈，实现直线、圆弧插补、电子齿轮、电子凸轮功能，必须安装在 PXI 机箱，搭配外部运动端子板使用，不能单独上电运行NI。
坦白讲，现场高发故障：PXI 金手指氧化、编码器输入通道损坏、板载存储芯片老化。故障现象多为某轴运动报错、编码器读数异常、MAX 识别板卡但初始化报错。板卡不保存 LabVIEW 项目源码，运动配置参数存于.nce 配置文件。不可以直接拿 PXI‑7342 盲替换，轴数、板载硬件资源存在差异；很多进口精密检测、激光加工设备改造工作量巨大，优先储备经过联机测试的拆机备件。
应用场景与行业案例
痛点切入：我在现场遇到过，一台晶圆检测设备，PXI‑7344 单轴编码器通道损坏，设备 XY 平台无法闭环定位，整机直接停机。重新选型替换运动卡，需要修改 LabVIEW 项目，重新调试全部运动参数，标定平台，至少需要 4‑5 天窗口，产线无法承受长时间停机。
典型场景
- 半导体检测设备，PXI 测试系统，4 轴精密位移平台，原有 LabVIEW 运动项目不便迁移。
- 激光微加工设备，运动平台与激光触发同步控制，依赖板卡本地实时运动运算。
- 航空零部件自动化测试工装，多轴伺服定位，搭配 PXI 采集模块同步采集信号。
- 高校、科研院所定制自动化平台，存量 PXI 测试系统，原厂不再供货全新板卡。
真实案例：某研究所激光微加工设备，设备开机 MAX 软件可以识别 PXI‑7344，但 Y 轴持续报编码器硬件错误，无法执行闭环运动。更换端子板、编码器线缆、编码器本体，故障依旧，定位板卡编码器输入通道硬件损坏。采购经过 PXI 机箱全功能测试拆机备件，断电更换板卡，清洁 PXI 插槽金手指；导入原有.nce 运动配置文件，MAX 自检无报错，逐个执行单轴回零、点位运动、圆弧插补测试，设备加工定位精度恢复，整机投入试验运行。事后工程师感慨，老款 PXI 运动卡，软件配置文件要做好备份，备件到货直接导入，节省大量调试时间。
