描述
产品详情

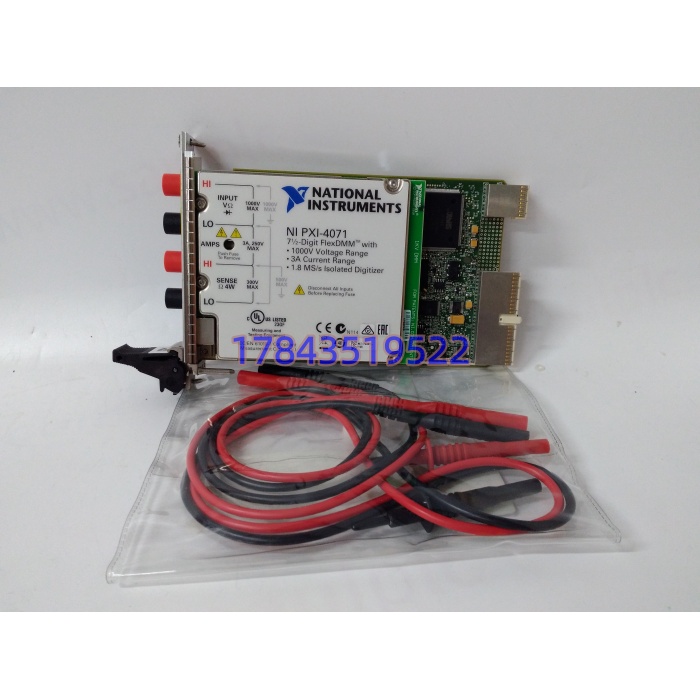

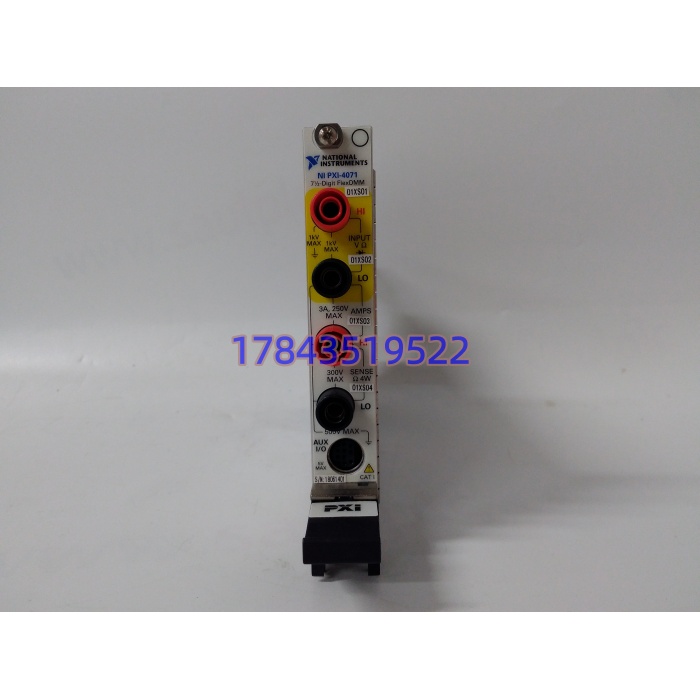

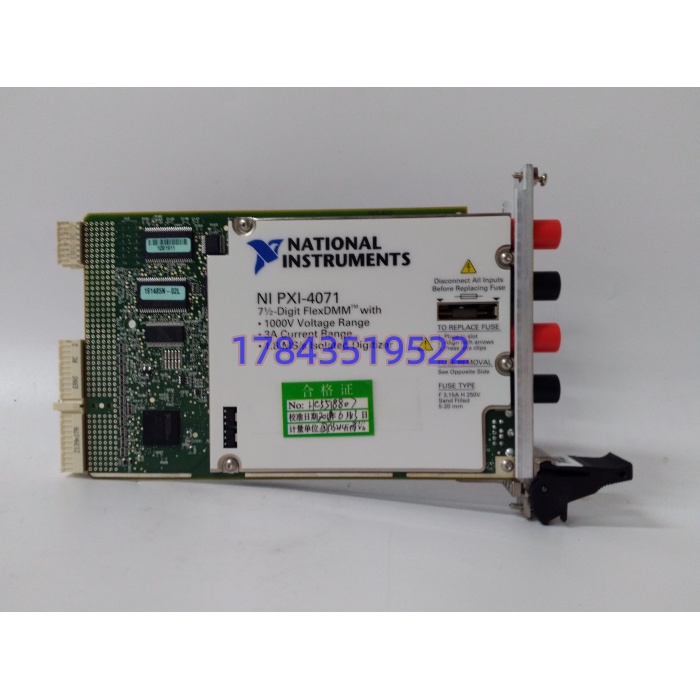

・型号：PXI-4071・品牌：NI（National Instruments）・系列：PXI FlexDMM
规格参数
| 参数项目 | 参数说明 |
|---|---|
| 产品全称 | PXI‑4071 7½‑Digit FlexDMM |
| 外形规格 | 3U PXI，单槽位 |
| 测量分辨率 | 7½ 位（26 位 ADC） |
| DC 电压量程 | ±10 nV ~ ±1000 VDC；AC 最高 700 Vrms |
| 电流量程 | ±1 pA ~ ±3 A 直流 |
| 电阻测量范围 | 10 µΩ ~ 5 GΩ，支持二线 / 四线测量 |
| 数字化仪采样率 | 最高 1.8 MS/s，直流耦合波形采集 |
| 电气隔离 | ±500 VDC/Vrms 共模隔离 |
| 基础读数速率 | 7 位半模式 7 读数 / 秒；4½ 位最高 10k 读数 / 秒 |
| 触发接口 | LVTTL 外部触发 |
| 总线供电功耗 | 典型 6W，最大 8W |
| 工作温度 | 0℃ ~ +55℃ |
| 存储温度 | -40℃ ~ +85℃ |
| 配套驱动 | NI‑DMM 驱动，兼容 LabVIEW、TestStand |
| 原厂零件号 | 778271‑01 |
产品介绍
PXI‑4071 是 NI 经典一体化精密测量模块，同时具备高精度台式万用表与高速数字化仪两类设备能力，直接嵌入 PXI 测试机箱搭建自动化测量系统。模块覆盖微弱漏电流、高压直流、低阻四线测量等场景，内置隔离电路抑制高压共模干扰。
坦白讲，很多测试项目容易混淆 4070、4071、4072 三款卡。PXI‑4071 是系列最高精度版本，支持 1000V 高压与 3A 大电流；外形尺寸一致，但量程、精度指标不通用，不能直接互换。长期运行常见故障集中在输入保护回路老化、精度漂移，精密产线建议定期年度校准。
应用场景与行业案例
现场经常遇到这类问题：普通采集卡无法同时捕捉 nA 级微弱静态信号与瞬态电压波形，两套仪器组合搭建系统布线复杂、同步难以保证。
- 半导体元器件自动化测试，芯片关态漏电流、引线四线电阻检测。
- 新能源燃料电池、动力电池特性测试，静态电压采集 + 瞬态波形记录。
- 航空航天电路板 ICT/FCT 自动化产线，多通道精密参数扫描。
- 实验室科研测量，低噪声微弱信号长期连续采集。
真实案例：某半导体产线元器件测试系统，原设备使用分体台式万用表，测试节拍慢、同步性差。改造更换机箱内置 PXI‑4071 模块，一套硬件同时完成直流参数读取与瞬时冲击波形捕捉。备件出现精度漂移后更换同型号模块，加载原有 LabVIEW 测试程序，产线无需大规模修改测试脚本。现场工程师总结：精密测量模块到货优先做校准验证，直接上机容易出现良品误判。
