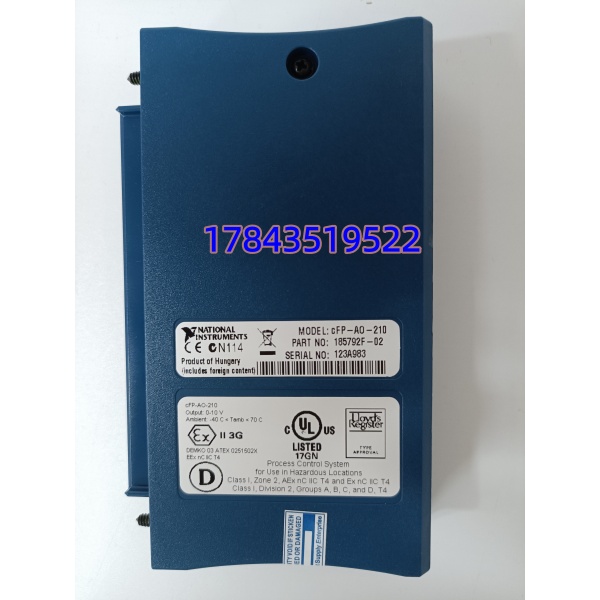

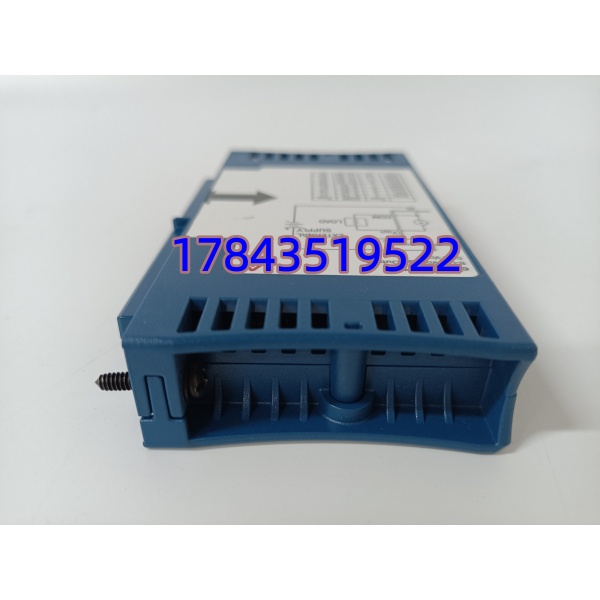

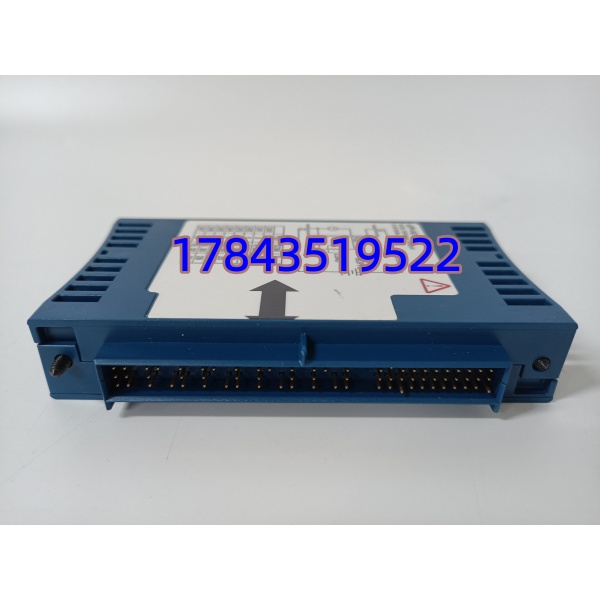

描述
关键技术规格
| 参数项目 | 参数数值 |
|---|---|
| 完整型号物料号 | CFP-AO-210 / 777318-210 |
| 适配系统 | Compact FieldPoint cFP 背板、cFP-2020 实时控制器、LabVIEW RT 平台 |
| 输出通道 | 8 路独立单端电压输出 |
| 标准输出量程 | 0~10V，超量程拓展至 0~10.2V |
| DAC 分辨率 | 12 bit（4096 分度，约 2.5mV / 分度） |
| 全通道刷新速率 | 200 Hz |
| 单通道驱动能力 | 背板供电 1mA；外接 15~30VDC 辅助电源可达 10mA |
| 电气隔离 | 背板总线与模拟通道 2300Vrms 瞬时过压隔离 |
| 诊断功能 | 每通道过流检测、短路保护、断线诊断 |
| 安装底座 | 配套 FP-TB 系列专用端子底座，支持不停机热插拔 |
| 背板供电 | cFP 机架背板统一供电，无需单独电源 |
| 工作环境温度 | -40 ℃ ~ +70 ℃ |
| 存储温度区间 | -40 ℃ ~ +85 ℃ |
| 污染等级 | Pollution Degree 2，无强腐蚀凝露环境使用 |
| 配套软件 | LabVIEW、LabVIEW Real-Time、FieldPoint 驱动工具包 |
| 防护等级 | IP20，仅限密闭工业控制柜 / 测试机柜内安装 |
| 质保周期 | 整机 12 个月质保 |
产品深度介绍
CFP-AO-210 是 NI Compact FieldPoint 分布式远程 IO 体系标准电压模拟输出模块，专为工业现场分布式测控、电机性能测试、流程设备调节场景设计，一块模块集成 8 路独立 0~10V 调节输出，适配阀门定位器、测功机负载控制、变频调速给定、加热功率调节器等电压型执行设备。模块内置 12 位高精度 DAC 转换芯片，全通道同步 200Hz 高速刷新，满足动态负载、瞬态工况快速调节需求；每路通道集成独立过流、短路硬件保护，同时实时上报通道故障至 LabVIEW 上位程序，便于快速排查线缆破损、执行器短路问题。背板与模拟回路搭载 2300V 高压隔离电路，隔绝变频器、大功率电机启停带来的电磁干扰，避免输出电压漂移、调节失控。支持热插拔特性，机架带电状态下可单独拆装本模块，不影响同机架其他 AI/DI/DO 卡件正常运行；搭配 cFP-2020 实时控制器可脱离电脑独立运行实时控制程序，广泛用于成套自动化测试台、生产线分布式控制项目。NI cFP 系列现已逐步换代为 cDAQ/cRIO 平台，CFP-AO-210 原厂供货周期较长，现货多用于存量测试设备、老旧产线 IO 故障替换，原有端子底座、背板总线完全通用，无需重新布线改造。
应用场景与行业案例
现场工程痛点电机测试台、化工成套测控、自动化生产线存量 FieldPoint 系统依靠 CFP-AO-210 输出调节给定电压，模块通道老化、输出短路保护失效后，会出现阀门不受控、测功机负载失控、调速给定跳变，测试数据失真、生产线工艺紊乱；原厂订货周期 40 天以上，整套测试台只能停机等待备件，造成样品测试停滞、产线停工损耗。
典型应用场景
- 电机性能实验室 – 测功机负载控制输出 0~10V 给定信号调节测功机加载扭矩，多通道同步控制多台待测电机负载工况，配合 LabVIEW 自动生成性能曲线。
- 石油化工小型成套装置 – 调节阀远程调节气动薄膜阀、电动调节阀电压给定输出，流量、液位闭环 PID 调节，通道短路故障实时报警。
- 自动化生产线 – 变频风机 / 泵类调速给定分布式车间远程 IO 机柜安装，多路风机转速同步调节，强变频环境隔离抗干扰。
- 新能源电池测试设备 – 温控加热模块调节温箱加热功率 0~10V 给定输出，宽温 – 40~70℃适配高低温测试机柜工况。
- 水处理自控系统 – 加药泵、电动阀调节控制厂区分散测点分布式 IO 组网，液位、pH 闭环自动调节输出给定。
真实项目案例今年上半年，江苏某电机检测实验室两套测试台 CFP-AO-210 三块通道短路保护失效，测功机负载给定持续漂移，电机扭矩测试数据全部失真，样品检测工作全面停滞。联系 NI 代理商原厂调货周期 45 天，实验室无法长期停机。我方仓库备全新原装 CFP-AO-210，出库完成背板总线识别、8 通道 0~10V 全量程输出校准、过流短路保护校验、24 小时高低温带载老化全套检测，附带完整纸质检测报告。货物 24 小时送达实验室，工程师更换前备份 LabVIEW 控制程序、记录端子底座接线定义，新模块上机自动识别机架，8 路电压输出稳定无漂移，测功机扭矩调节恢复精准，电机自动化检测产线恢复正常运行。
