描述
产品详情

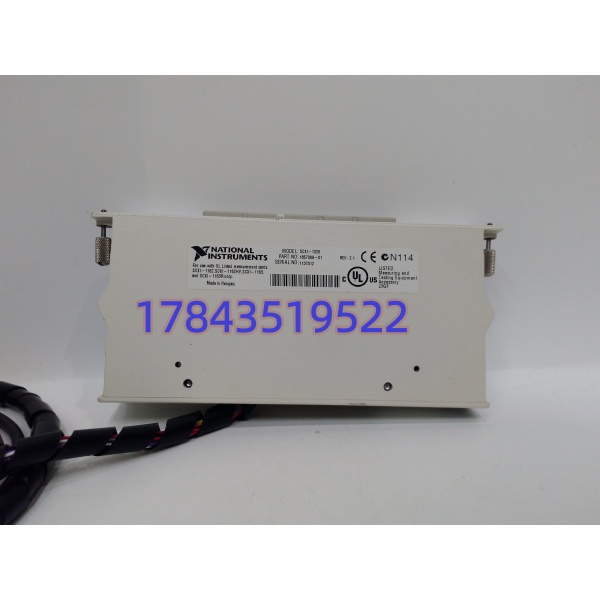

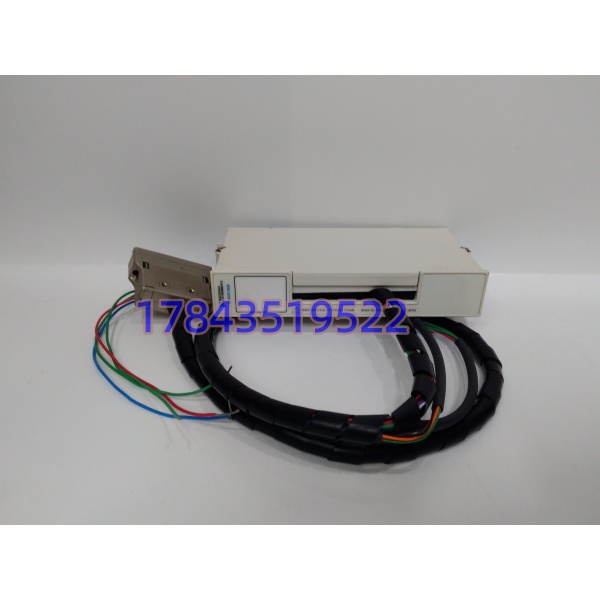

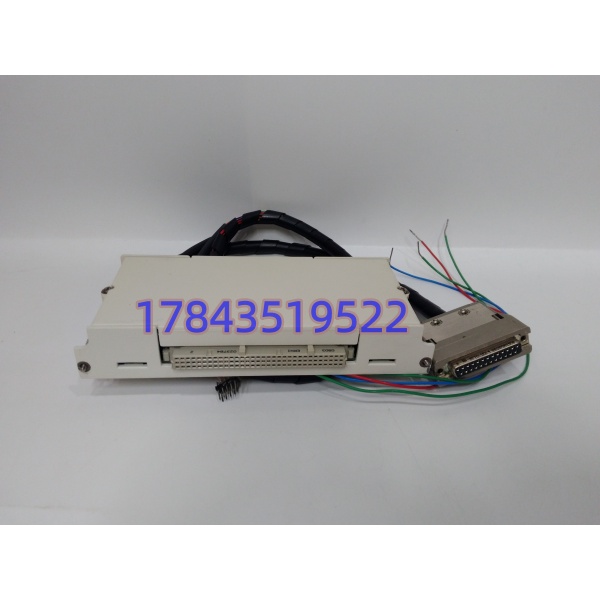

・型号：SCXI-1326
・品牌：NI（National Instruments）
・系列：SCXI 信号调理硬件平台
规格参数
- 原厂部件编码：777687-26
- 端子总数：48 个螺钉接线端子，分为 8 组，每组 6 端子
- 安全额定电压：300 Vrms，安装类别 Cat II
- 隔离指标：端子组与组之间、组对地最高 300V 共模隔离
- 适配主机模块：SCXI-1162、SCXI-1162HV、SCXI-1163、SCXI-1163R
- 安装形式：模块前端直插安装
- 适配线缆规格：26～14 AWG 导线
- 工作环境温度：0℃ ~ +50℃
- 存储温度：-20℃ ~ +70℃
- 湿度条件：5%～90%，无冷凝
- 合规标准：IEC 61010-1、UL 61010-1
- 结构属性：金属屏蔽壳体，抑制现场电磁干扰
产品介绍
（随机切入策略：F 历史生命周期验证） 大量长期运行的测试平台运维存在认知误区，普遍只重视采集主板、调理模块，低估端子板失效带来的影响。现场实测发现，机柜长期振动、温湿度循环会造成 SCXI-1326 内部连接器弹片疲劳、端子氧化，故障表现大多是通道信号间断丢失，很容易被误判为前端传感器或数字调理模块损坏。
严格来说，整套 SCXI 硬件生态早已进入生命周期末期，原厂主推 cDAQ、cSeries 新一代采集架构，不再生产 SCXI-1326。众多零部件耐久试验台、工业在线监控系统暂无停机改造窗口，整套测控设备只能维持原有硬件架构持续运行。提前储备配套端子备件，可以避免故障出现后四处寻源拉长停机周期，平滑分摊设备延寿阶段的运维投入。
应用场景与库存策略
耐久测试台、工业设备状态监测系统依靠这套端子板转接现场数字开关信号。端子板一旦接触失效，对应测点数据无法上传，整组试验流程被迫暂停。很多实验室备件清单只采购核心采集模块，接线端子附件长期处于空白。
- 汽车零部件疲劳耐久测试平台：多路数字开关量同步采集，建议常备 1 块周转备件；通道断线故障直接中断长期试验。
- 高校老旧测控教学实验台：多套设备共用备件池，优先按需寻货，不建议批量囤货。
- 工厂产线在线监测采集站：设备常年不间断运行，年度检修时紧固端子螺钉，清理端子表面粉尘，减缓氧化老化。
真实案例：某装备研发试验室，SCXI-1326 内部连接器接触不良，多路数字输入信号随机丢失。运维人员先后更换 SCXI-1162HV 调理模块、外部传感器，故障依旧。仓库无备用端子板，全网筛选成色完好备件耗时 6 天，多条持续数百小时的疲劳试验被迫重启，研发周期直接延后。复盘之后，试验室将 SCXI 配套端子板纳入 B 类备件统一管理。
